8ページ目: 丸型コネクタ本体

バヨネット結合方式の小形丸形多極コネクタです。 放送機器や工業計測機器など様々な機器にご使用が可能です。

CA2120型ジャンクションシェルは、パネルに取り付けたN/MS3102A型の結線部側にパネルを介して装着し、ケーブルクランプを併用する事により、パネル裏面の接続ケーブル及び結線部を保持すると共に保護出来ます。

レセプタクルの嵌合部を保護し、塵や異物の入るのを防ぎます。また離脱したコネクタの嵌合面での電気回路の危険を防止します。

堅牢な上、塩害などにも強く、土木・建機、非常用電源設備など様々な用途で活躍しています。

防水性能、耐候性に優れ、屋外イーサネット環境での使用に最適

RCAP-RCAP(RCA-PP)。RCAケーブルの中継用に。

絶縁タイプの高級感のある金メッキRCAパネルジャック。パネル取付け穴Φ9.5mm。

嵌合ロック方式コネクタを差し込んで90°回転し”カチッ”という音によりロック完了およびロック解除を確認できます。 。小形、高密度 小形で、高密度なコンタクト配列です。 。JMシリーズと同じインサート配列を有しています。 。5個のキーによる確実な結合:シェルには5個の位置決めキーがありますので、確実な結合が得られます。 。容易ですみやかな結線：インサートに組み込まれたコンタクトの半田カップは一定方向に揃えてありますので、結線が容易です。 。各種の規格に適合 絶縁体はUL規格に適合した材料を使用しています。 。防水性 嵌合状態でIP67以上。 。RoHS2適合品

・小形、高密度小形、軽量で高密度なコンタクト配列です。・5個のキーによる確実な結合シェルには5個の位置決めキーがありますので確実な結合が得られます。・容易ですみやかな結線：インサートに組み込まれたコンタクトの半田カップは一定方向に揃えていますので結線が容易にできます。・各種の規格に適合：絶縁体はUL規格に適合した材料を使用しています。

PhoenixContact丸型コネクタですPhoenixContact4コンタクトオスM12Dコード丸形コネクタは、プラグインライン接続を備えています。このケーブル取り付けコネクタの定格電圧は48Vac/60Vdcで、定格電流はコンタクトあたり0.75Aです。このコネクタは、Cat5イーサネットケーブルと簡単かつ確実に接続するためのプッシュイン接続を備えています。多様な用途向けに設計されたニッケルめっき黄銅ローレット入りのポリアミド(PA66)製です。PhoenixContactSACCPROFIBUS/PROFINET/CANopenコネクタSACCシリーズのユニバーサルコネクタには、さまざまな接続オプションがあり、各種方向を使用して用途に対応できます。特長と利点ボディはストレートですIDC終端導体断面積は26→22AWGです挿抜が簡単工具なしで簡単に配線可能外径ケーブル径は4mm及び8mmです現場アセンブリ用の柔軟なコネクタです動作温度範囲：-40→85℃シェルサイズ：M12シールド付き用途産業用途製造ラインテスト/測定認定IP67定格

HR30-7R、HR30-8R用のキャップ

XLRシリーズ オーディオコネクタ。NHK放送技術規格(BTS)と民放連NAB技術基準の推奨品 照明や屋外での光の乱反射を防ぐための梨地加工 撮影現場等の過酷な環境にも耐えられるよう、インシュレータに合成ゴム採用

。フィールドサービス対応。このTE Connectivity製のフィールドサービス対応M12コネクタには、オスとメス向けに様々なコンタクト配列が用意されています。 このコネクタはIP67等級のシール構造で、優れた防塵性と防水性を備えています。 このコネクタはフィールドサービス対応なので、頑丈な設計であると同時に、組み立てが簡単です。

。レバー操作のワンタッチターミナル。スピーカー端子などに使用できる、ドライバーなどを使用せずにレバー操作だけで接続ができる4極のワンタッチターミナルです。

。プッシュターミナル

。3.5mmモノラルジャックです。パネル取り付け型でパネルとGND端子は電気的に接続されます。スイッチ付ですのでスピーカーと外部出力の切替が可能です。絶縁と非絶縁について。パネル取り付けタイプのRCAピンジャック、Φ3.5ジャック、ターミナルなどは「絶縁タイプ」および「非絶縁タイプ」があります。このジャック/ターミナルを金属製パネルに取り付けた場合、GND端子側がパネルと導通するかしないかを言います。絶縁タイプのものはジャック/ターミナルのGND端子が金属パネルと電気的に導通しません。非絶縁タイプは金属パネルとGND端子が電気的に接続された状態になります。絶縁タイプのコネクタは「GND(グランド)ループ」などを作りたくない場合に用います。また、スピーカー出力も-側がGNDで無い場合がありますし、大電流が流れるので、パネルに落とさない絶縁タイプを使用するのがお勧めです。RCAの入力端子もシャーシ(パネル)GNDと共通にしないのが一般的です。※GNDループとは。配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。ノイズが混入したりハムノイズが出るなどの症状が発生する場合は、GNDループをカットするために絶縁型を使用してください。

SA-2000-560はTJ-560の金(Au)フラッシュめっき仕上げです。

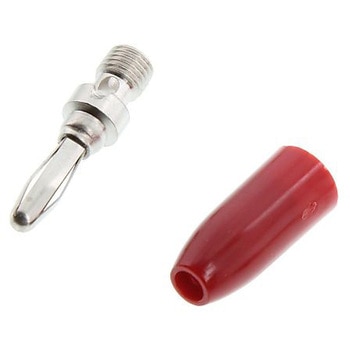

ハンダ付け不要の便利なソルダーレスバナナプラグ。金メッキ仕上げでオーディオ用に適しています。ケーブルをネジで固定するソルダーレス

2.5mmピッチの防水コネクタです。 コネクタに内蔵したワイヤーシールに端子を押し込みリテーナで保持して防水性を確保しています。 基板タイプは逆挿入防止ボス付きです。 小分けパックで少量購入が可能です。

キャノンコネクターについて 一般的にキャノンコネクターまたはXLRコネクターと呼ばれているコネクターで多くはオーディオ(特にプロ用)のバランス接続用に使用されています。従って、3ピンでも1本で1チャンネル分となります。基本は、1番-GND 2番-HOT 3番-COLD の割り当てがされています。但し、世の中には2番3番が逆のものもあるので注意が必要です。また、一般的には、メスを入力側(機器パネル側)、オスをケーブル側に使用します。キャノンコネクタ。

BNC形コネクタの特性インピーダンスを75Ωに整合させたコネクタ 着脱容易なバヨネットロック機構により、迅速かつ確実に結合できます。

レモオリジナルのチョコレートブロックパターンを備えたハイデザイン。レモコネクタの特徴である小型・プッシュプル構造により抜き差しが簡単な丸形コネクタ 耐熱性に優れた素材を使用している為、高温・高熱の過酷な条件下でも使用可能です。 - セルフラッチング方式 - 同類のコネクタの誤嵌合を避けるための多極キーオプション - 省スペース、高密度設計 - 2から64ピンの多極タイプ - はんだ、クリンプまたはプリント基板コンタクト - 完全360° EMC遮断 - 過酷な環境に耐える頑強なハウジング -UL認定
