2ページ目: 木造建築用座金

6角ナットはカシメの先端までねじが切削してあり、簡単にボルトがくいつきます。座金に付いているスプリングワッシャーにより、ボルトが完全に締め付けられているかを確認でき、施工もスムーズです

Zマークの丸座金RW6.0x68およびM12ナットと同様の用途で使用する座金です。座金を木材にフラットに納めることができます。専用の締め付け工具のギヤビットM12用が座金に空いている孔(ギヤ形状)を確実につかみ、安定した締め付け作業が行えます

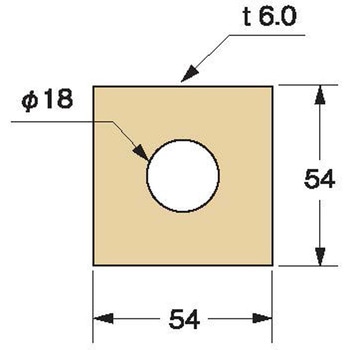

めり込み耐力以下の引っ張りを受けるボルト用。

座金・スプリングワッシャー一体型なので、作業性が向上します。 ナットの締めつけ忘れを一目で確認できます。

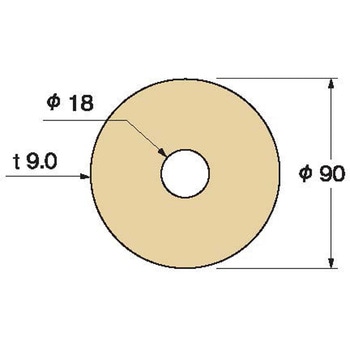

めり込み耐力以下の引っ張りを受けるボルト用。

土台上端とフラットに仕上げることができます。

スプリングワッシャの形状によりナットの締め付け状態を確認できます。

60kNまでのホールダウン金物に対応した両引きボルトと座金です。 横架材上端や下端からの空間距離が800mmの場合でも、耐高力フレックスホールダウン602、耐高力フレックス両引きボルト(M16×600)、耐高力座金60で施工が可能です。 耐高力座金60は梁せい105mm以上で使用可能です。 ホールダウン金物(60kNまで)片引きで接合する場合に両引きボルトと座金を組み合わせて使用、ホールダウン金物(60kNまで)で上下階の柱を引き合う場合は両引きボルトを使用。 木造軸組工法住宅での許容応力度設計(2008年版)より短期基準耐力を算出。

取付ワンタッチ。木痩せ追従耐震座金。 内蔵のスプリングでボルトを引き寄せ、マジックリングでボルトを締め付ける為乾燥や荷重による木痩せにも緩みません。 マジックリングのクサビ効果でボルトと座金が一体構造になり、接合部のズレを防止します。 マジックリングで振動を締め付ける力に替え、スプリングでナットの緩みも防ぎます。 タイトニックとナットのダブルナット効果で最大引張強度4.3トンでボルト破断、ナットに損傷はありません。 アンカー・火打・羽子板・両引き羽子板・閂ボルト・ホールダウン他どこにでも使用できます。(お手持ちのボルト類でご使用できます) ボルトに入れて締めるだけで簡単に取り付けが出来ます。増し締め、再使用も簡単にでき、締め終わるとナットがケースに入るので締め忘れも一目でわかります。

木痩せしてもナット弛みが起きない画期的な座金です。免震ゴムメーカーが作った弾性ゴムを使用していますので、長期間のご使用にも十分効果を持続します。通常使用条件下では30年後でも3mm程度の木痩せに対応します。筒状ナットの先端までネジが切削してありますので簡単にボルトがくいつきます。過剰な締め付けにもゴムワッシャーが破損することがないように、ゴムワッシャーが50%(5.5mm)収縮すると上側と下側の座金が接触する「セーフティーガード」を設けています。

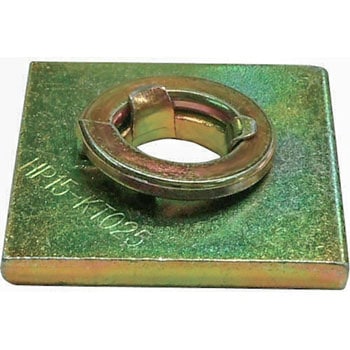

座金についているスプリングワッシャーにより、ボルトが完全に締付けられているかを確認できます。 スプリングワッシャーは、爪出しによる止め付です。急激に六角ナットを締付けてもスプリングワッシャーに支障がなく、溶接タイプのものに比べて破断して効果を失うことがありません。

木やせに追従し、マジックリングの"クサビ効果"で緩まない座金!増し締めが不用です。木痩せに追従して締め付けます。内蔵のマジックリングがスプリングの力で押されてボルトを引き寄せ、マジックリングが締め付けて緩みません。振動で締まります。地震や台風の風、車等による振動をマジックリングが締めつける力に変えるので構造が緩まず、家が揺れに強いです。軽い締め付け力で大きな力に耐える(締付トルク：10N・m～30N・m)ので、木と人に優しいです。

スプリングワッシャーが従来品(スプリングワッシャー付丸座金)より背が高く、更に復元力を高めた熱処理になっているので、木痩せが原因のナットのゆるみを3mm程解消することができます。

スプリングワッシャーが従来品(スプリングワッシャー付角座金)より背が高く、更に復元力を高めた熱処理になっているので、木痩せが原因のナットのゆるみを3mm程解消することができます。

座金に付いているスプリングワッシャーにより、ボルトが完全に締め付けられているかを確認できます。

M12用の座金とナットを一体化しました。 専用ビット又は付属の簡易ビットを使用しインパクトレンチで締め付け作業をすることで座金が木材を削り込み材面とフラットに仕上がります。 木材の断面欠損を最小限に抑えることができるため、木材の強度維持にも役立ちます。

溶接レス、プレス加工による一体成型とすることで、強度の安定化を図りました。使用箇所に応じた六角ボルトを用いることで、現場に最適な羽子板ボルトになります。

土台上端をフラットに仕上げることができます。 座掘りをする必要がなく、土台の欠損を最小限に抑えることができます。 ヘクサロビュラ形状の専用ビットにより座金にビットが入れやすく・外しやすくなっています。

スクリュー座金ザボレスの専用ビットです。

Zマークの角座金W9.0x80およびM16ナットと同様の用途で使用する座金です。専用の締め付け工具のギヤビットM16・M12兼用が座金に空いている孔(ギヤ形状)を確実につかみ、安定した締め付け作業が行えます。座金を横架材内で納めての施工も可能です

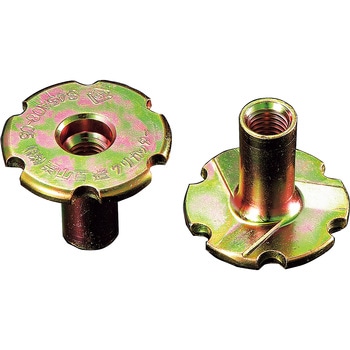

座堀り機能(切り刃)がついている為、金物の締め付けと共に材を削り、金物を材にフラットに収めることができます。 フラットな形状により締め付け時間の短縮が図れます。 座堀りにより生じる木材の断面欠損を抑制します。 ギヤビットが座金に空いている孔(ギヤ形状)をしっかりキャッチし、安定した締め付け作業が行えます。 基礎における引張り力を受ける座金をしての使用だけでなく、梁に羽子板ボルト等を止めつける際のせん断力を受ける座金としてもご使用いただけます。

座金のボルト孔が偏芯しているので柱の干渉にも対応しています。(高耐力用角座金M16x88x95のみ)。座金の短辺は88mmなので、2x4材にも使用可能です。防錆処理は人と環境に優しい『デュラルコート』(ノンクロム)を使用しています。

バネ機能と座面切込部の立ち上げでナットの緩みを防ぐ! 薄くて軽い!

めり込み耐力以下の引っ張りを受けるボルト用。

スプリングワッシャー付きなので作業性が向上します。

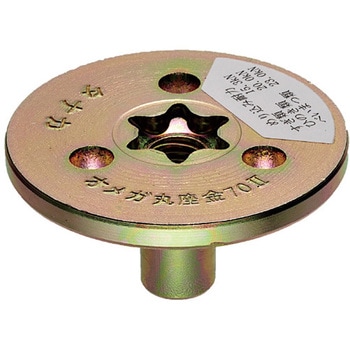

めり込み耐力が確保できるM12アンカーボルト用の座金です。 外径がΦ70であるため、高い引抜耐力のかかる箇所でめり込み耐力が確保できます。(すぎ類使用時15.3kN、ひのき類使用時20.0kN、べいまつる類使用時23.0kN) ナットと座金が一体型であるため、最小限の座掘りで、台面位置に納まります。 座掘りによる土台の断面欠損を最小限に抑えます。

スプリングワッシャー付きなので作業性が向上します。

スプリングワッシャー付きなので作業性が向上します。

最大5mm程度の木痩せでもスプリングによって座金が木材と密着し、ナットのガタつきを防ぎます。

スプリングワッシャの形状によりナットの締付け状態を確認できます。

天然ゴムの弾性力により乾燥による木やせ、木のヘタリによるゆるみを抑えます。 振動吸収力により衝撃などから生じる座金の木材へのくい込みを防ぎます。 座金にゴムを使用することにより気密性がアップしました。

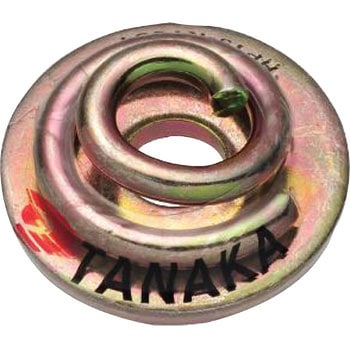

「インパクト座金」は従来のバネ付き角(丸)座金」及び「ハイスプリング角(丸)座金」よりも復元巾の大きい渦巻きばねを採用しています。留めつける木材の収縮・木やせに対するナットの緩みを4mm程度抑えることができます。渦巻きばねの巻き形状を工夫することにより施工時のナットの締めやすさ・安定感を高めます。木やせが起こってもばねが戻りナットをしっかり固定します。座掘り孔径Φ60でもご使用いただけます。
