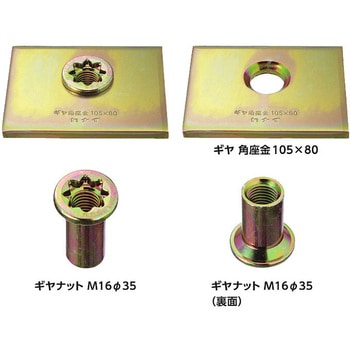

ギヤ座金 M16-105×80
Zマークの角座金W9.0x80およびM16ナットと同様の用途で使用する座金です。
専用の締め付け工具のギヤビットM16・M12兼用が座金に空いている孔(ギヤ形状)を確実につかみ、安定した締め付け作業が行えます。
座金を横架材内で納めての施工も可能です
- 材質

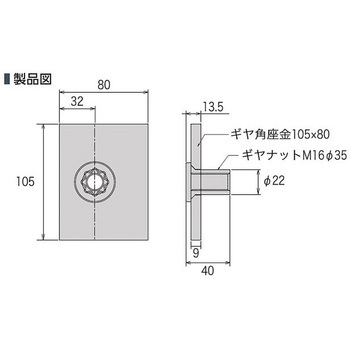

- ギヤ角座金105x80(JIS G 3101 相当) ギヤナットM16Φ35(JIS G 3507-2 SWRCH6A 相当)
- 表面処理
- JIS・H8610 Ep-Fe/Zn 5/CM2
- 耐力試験
- 短期許容めり込み耐力(べいまつ類)38.4kN、(ひのき類)33.28kN、(すぎ類)25.43kN
- 内容量
- 1個
注意

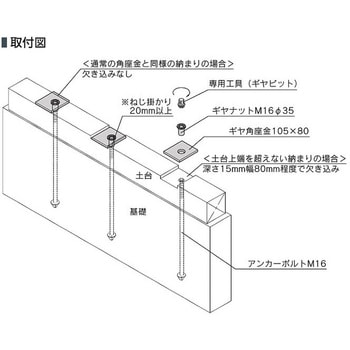

※座金の耐力を発揮するため、土台および横架材のボルト孔はΦ24以下で加工することを推奨いたします。※ナット部分のねじ掛かりは最低20mm以上を確保してください。
※座金の向きは、土台・横架材の幅方向に対し座金長手方向(105mm)を合わせてください。
※座金が土台上端を越えない納まりにする場合、座金幅で深さ15mm程度欠き込み後にギヤ角座金105x80をセットし、その上からギヤナットM16Φ35で止め付けてください。
※施工の際、あらかじめギヤナットM16Φ35をアンカーボルトに手で3山程度掛けてください。掛かりの少ない場合、ねじ山を破損する恐れがあります。
※専用の締め付け工具のギヤビットM16・M12兼用(別売品)をご使用ください
