8ページ目: 防振ゴム/防振パッド/防振装置

軽荷重用防振・除振マウントです。従来の防振マウントでは対応できなかった300gの軽荷重から使用できます。 使用周波数は水平9Hz/鉛直10Hz～低い領域から防振・除振ができます。 ゴム・ゲル系の防振材と比べ、バネ定数が約1/10の金属バネを使用して固有振動数を低くしております。 金属バネで問題になりますサージングを粘弾性防振材で抑えます。 3軸方向の防振・除振ができます。モーターなどが発生する振動は、上下方向だけではありません。水平・垂直成分の振動です。 垂直方向と同じように水平方向も高い防振・除振能力を発揮いたします。 ケース外側に荷重の使用範囲目盛りがあり適正を確認できます。防振マウントは、適正な荷重範囲で使用することにより防振・除振効果を発揮します。設計通りの荷重が載ったことを目視で確認ができます。

バンポンは、優れた弾性および耐摩耗性を備えています。緩衝材として、あるいは滑り防止部品としてご使用になると効果的です。 素材(ポリウレタン)に強力な感圧性接着剤が塗布されていますので、取付けは裏紙を剥がすだけで、簡単に木や金属、プラスチック、ガラス、タイルなどに接着させることができます。 素材のポリウレタンは可塑剤や硫黄分を含んでいないため、時間が経過しても接触面の状態が変化したり汚染したりすることがありません。

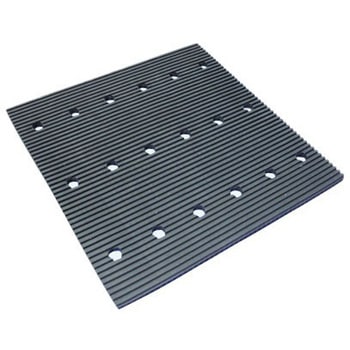

サンパッドTSPシリーズは、十川ゴムならではのゴム工学技術を駆使して完成した防音・防振マットです。 マットの両面の突起部とマット中間層が波状に変形し、 あらゆる方向・範囲の周波数振動を吸収、分散する画期的なメカニズム。 機器類の下に敷くだけで、あらゆる騒音、振動を防止します。 【カッティングは自由自在】 定尺は310×310mmですが、設置条件に応じて、自由にカットしたり、並べて使用できます。 【豊かなバリエーション】 サンパッドTSPシリーズは、一般用CR(クロロプレンゴム)製と、耐油用NBR(ニトリルゴム)製の2タイプに、それぞれ40・60・80(HA)のゴム硬さがあり、合わせて6品番のなかから最適の製品をお選びいただけます。 【幅広い用途のCR製】 一般用 CR(クロロプレンゴム)製は、耐老化・耐オゾン・耐候性に優れ、耐油・耐薬品性にも富んでいますので、少量の薬品付着なら、使用にさしつかえありません。 バランスのとれた材質ですから、幅広い用途にご使用いただけます。 【高い耐油性を誇るNBR製】 耐油用NBR(ニトリルゴム)製は、特に耐油性が優れています。 鉱物油が多量にかかるところや、浸漬状態のおそれがある現場でも使用できます。 一般のNBR製品は、耐候性(特にオゾン)に弱く、き裂が発生しやすい性質を持っていますが、サンパッド用NBRは、この欠点を改良しています。

高防錆黒色塗装を施し、防錆力を向上させたシリーズ。 形状が簡単で取付けが容易。しかも経済的。 比較的重い機器の支持が可能。 圧縮バネ定数にくらべ剪断バネ定数が低く、傾斜支持等が可能。 ゴム材料はJIS K 6386(防振ゴムのゴム材料)種類A(天然ゴム系)に適合したゴムを使用。

水平を保つ「レべリング機能」と振動を防ぐ「減衰機能」がプラス。 クリーンルームにも対応した精密機器用レべリング。 ウェッジ機構により、高精度なレベリングと据え付けが可能。 高強度HDR(ハイダンピングラバー)が振動を抑えます。 剛性、レべリング精度を向上させた、小型機械から中型機械まで対応できるタイプ。

高さが一定なので、支持荷重が異なっても設計施工が容易です。 ボルト径が一定(KHA-100は除く)、かつ全ねじなので取付けの自由度が高まります。 ばね定数の静動比が低く、高い防振性能を有します。 形状が単純、構造がシンプルで、取付けが容易、かつ経済的です。 金具表面は電気亜鉛めっきクロメート処理なので錆びに強い。

木製品、陶磁器の転倒防止用接着剤です。付属のヘラで塗り広げて使います。あまり頻繁に外さないものに適しています。

付属の手押しポンプで空気を供給し、搭載盤の水平を維持する方式を採用。付属のレベル調整用ゲージの使用で水平出しが容易です。1度セットすれば1～2週間は空気の供給は不要。空気源のない部屋での使用や、設置場所を頻繁に変更する場合に便利です。

荷重に合わせて分割したり、枚数を増やすことで幅広い荷重域に対応出来ます。固定が無く、機器の下に敷いたり挟み込むだけで簡単に設置出来ます。共振倍率が小さく、横揺れが少なくて安定しています。

ゴム部の自由度が大きく、ばね定数が低い防振ゴムで、広い振動数範囲に対して振動絶縁防止に効果を発揮します。形状がコンパクトで全高も低いため、機械に安定性を与えることができます。取付が容易でアンカーを必要としません。

豊富なバリエーションに中から状況に応じたサイズ選定ができます。

・取りつけ用のねじを組み込んだゴム製バンパ。機器・装置への取りつけが容易です。\n・片側めねじタイプ。\n・衝撃や振動吸収用途のほか、機器・装置の支持やコンベア終端部の緩衝材、衝撃音の緩和に適しています。\n・ゴムは環境に配慮したNR(天然ゴム)を使用。\n・耐熱温度：80℃\n・本体の硬度は3種類。商品記号により選択できます。\n・機器・装置から負荷される荷重をもとに、ばね定数、最大荷重、最大たわみ量を参考にしてください。

振動を減衰吸収。機械装置の寿命を伸ばします NR(天然ゴム)使用。環境に配慮しています。 RoHS指令適合商品です。

連続振動に対応。高い弾性特性を持った材料を使用。連続振動に対する振動減衰特性に優れているため、悪影響を及ぼす振動の発生もしくは影響を受ける装置の振動対策を行うことが可能。装置本来の性能を発揮させることができます。優れた耐久性。油およびグリースだけでなく、防振ゴムでは劣化してしまう紫外線やオゾンに対しても高い耐久性があります。また一般的な防振ゴムと比較しクリープが少ないため長期間ご使用いただけます。幅広い周波数、荷重領域に対応。さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています。

ジャッキ(アジャスタ)付装置の振動対策が可能。底面に接着された防振パッドが外部からの振動や装置から発生する振動を減衰します。後付けで簡単に設置、振動対策が可能。ジャッキ(アジャスタ)の取り外しなどの作業が不要で、装置を持ち上げ、側面から挿入して設置できます。幅広い周波数、荷重領域に対応。さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています。[防振材の特長(型式別)]。防振パッド。・FH-P：プレス機などから発生する衝撃振動を減衰することに特化した防振材(シロダンプ)を使用しています。・FH-D：コンプレッサーなどから発生する連続振動を減衰することに特化した防振材(シロディン)を使用しています。・FH-M：衝撃振動・連続振動を減衰する特性をあわせもつ防振材(シロマー)を使用しています。

軽量装置の振動対策が可能。ばねと防振材を使用したハイブリッド構造のため、低い周波数から効率よく低減し、軽量の装置での使用でも高い減衰効果が得られます。設置互換性が高く、取り換えが容易。同一形状のため、搭載装置の荷重が変わっても製品を取り替えるだけですぐに使用できます。また搭載装置が偏荷重であっても、製品それぞれの許容荷重域を組み合わせることで減衰効果を発揮します。長期での使用が可能。金具の取り付けに接着剤を使用しないため、経年劣化や温度・湿度の影響を受けることなく長期でご使用いただけます。機器の転倒・落下リスクを大幅に低減。転倒防止機能により振動や衝撃、急な荷重変動があってもストッパーにより保持します。予期せぬ転倒を防ぎ安全性が向上します。用途に合わせた表面処理の選択が可能。1三価クロメートめっき。めっき処理により錆対策を施しております。幅広い装置、環境でご使用いただけます。2無電解ニッケルめっき。耐食性に加え、均一かつ薄い膜厚で耐摩耗性にも優れており、擦れによる微細な金属粉の発生を抑えられます。クリーン度が求められる電子部品製造ライン等異物混入リスクの低減に貢献します

ジャッキ(アジャスタ)付装置の振動対策が可能。底面に接着された防振プレートが外部からの振動や装置から発生する振動を減衰します。後付けで簡単に設置、振動対策が可能。ジャッキ(アジャスタ)の取り外しなどの作業が不要で、装置を持ち上げ、側面から挿入して設置できます。幅広い周波数、荷重領域に対応。さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています [防振材の特長。防振プレート。・FH-B：各種産業機械に使用できる防振プレートです。各プレートそれぞれに特徴があります。※「B」が防振プレートの製品名です。例：「B4」「B13W」など

連続振動に対応。高い弾性特性を持った材料を使用。連続振動に対する振動減衰特性に優れているため、悪影響を及ぼす振動の発生もしくは影響を受ける装置の振動対策を行うことが可能。装置本来の性能を発揮させることができます。優れた耐久性。油およびグリースだけでなく、防振ゴムでは劣化してしまう紫外線やオゾンに対しても高い耐久性があります。また一般的な防振ゴムと比較しクリープが少ないため長期間ご使用いただけます。幅広い周波数、荷重領域に対応。さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています。

軽量装置の振動対策が可能。ばねと防振材を使用したハイブリッド構造のため、低い周波数から効率よく低減し、軽量の装置での使用でも高い減衰効果が得られます。設置互換性が高く、取り換えが容易。同一形状のため、搭載装置の荷重が変わっても製品を取り替えるだけですぐに使用できます。また搭載装置が偏荷重であっても、製品それぞれの許容荷重域を組み合わせることで減衰効果を発揮します。長期での使用が可能。金具の取り付けに接着剤を使用しないため、経年劣化や温度・湿度の影響を受けることなく長期でご使用いただけます。機器の転倒・落下リスクを大幅に低減。転倒防止機能により振動や衝撃、急な荷重変動があってもストッパーにより保持します。予期せぬ転倒を防ぎ安全性が向上します。用途に合わせた表面処理の選択が可能。1三価クロメートめっき。めっき処理により錆対策を施しております。幅広い装置、環境でご使用いただけます。2無電解ニッケルめっき。耐食性に加え、均一かつ薄い膜厚で耐摩耗性にも優れており、擦れによる微細な金属粉の発生を抑えられます。クリーン度が求められる電子部品製造ライン等異物混入リスクの低減に貢献します

キャスター付装置の振動対策が可能。底面に接着された防振材で外部からの振動やキャスター付き装置から発生する振動を減衰します。キャスターの動きを規制できるように上面にもストッパーが接着されています。後付けで簡単に設置できます。キャスター部の取り外しなどの作業が不要で、装置のキャスター部をジャッキアップし、側面から挿入して設置できます。幅広い周波数、荷重領域に対応。さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています。[防振材の特長(型式別)]。防振プレート。・FCH。B。：各種産業機械に使用できる防振プレートです。各プレートそれぞれに特徴があります。詳細はこちらをご確認ください。 。「B。」が防振プレートの製品名です。例：「B4」「B13W」など。防振パッド。・FCH。P：プレス機などから発生する衝撃振動を減衰することに特化した防振材(シロダンプ)を使用しています。・FCH。D：コンプレッサーなどから発生する連続振動を減衰することに特化した防振材(シロディン)を使用しています。・FCH。M：衝撃振動・連続振動を減衰する特性をあわせもつ防振材(シロマー)を使用しています。

ジャッキ(アジャスタ)付装置の振動対策が可能。底面に接着された防振パッド/プレートが外部からの振動や装置から発生する振動を減衰します。後付けで簡単に設置、振動対策が可能。ジャッキ(アジャスタ)の取り外しなどの作業が不要で、装置を持ち上げ、側面から挿入して設置できます。幅広い周波数、荷重領域に対応。さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています。[防振材の特長(型式別)]。防振プレート。・FH。B。：各種産業機械に使用できる防振プレートです。各プレートそれぞれに特徴があります。「B。」が防振プレートの製品名です。例：「B4」「B13W」など。防振パッド。・FH。P：プレス機などから発生する衝撃振動を減衰することに特化した防振材(シロダンプ)を使用しています。・FH。D：コンプレッサーなどから発生する連続振動を減衰することに特化した防振材(シロディン)を使用しています。・FH。M：衝撃振動・連続振動を減衰する特性をあわせもつ防振材(シロマー)を使用しています。

ジャッキ(アジャスタ)付装置の振動対策が可能。底面に接着された防振パッド/プレートが外部からの振動や装置から発生する振動を減衰します。後付けで簡単に設置、振動対策が可能。ジャッキ(アジャスタ)の取り外しなどの作業が不要で、装置を持ち上げ、側面から挿入して設置できます。幅広い周波数、荷重領域に対応。さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています。[防振材の特長(型式別)]。防振プレート。・FH。B。：各種産業機械に使用できる防振プレートです。各プレートそれぞれに特徴があります。「B。」が防振プレートの製品名です。例：「B4」「B13W」など。防振パッド。・FH。P：プレス機などから発生する衝撃振動を減衰することに特化した防振材(シロダンプ)を使用しています。・FH。D：コンプレッサーなどから発生する連続振動を減衰することに特化した防振材(シロディン)を使用しています。・FH。M：衝撃振動・連続振動を減衰する特性をあわせもつ防振材(シロマー)を使用しています。

低い周波数帯の振動対策が可能。防振ゴムでは取り切れない振動に対しても減衰効果を発揮します。(対象振動周波数防振ゴム：20～30Hz、防振マウント(フット型・減衰バネ)：7～16Hz)。既存設備の振動対策を簡単に行うことが可能。製品の高さが低く(54mm)、設備の下に設置するだけで簡単に振動対策を行うことができます。材質がアルミのため、重量による設置の手間がありません。障害振動に合わせた減衰性能の調整が可能。制振材ガイドを回すだけで簡単に減衰性能の調整ができます。以下特性グラフ：A～Fが示す7～16Hzの範囲内で調整が可能です。

高度な振動吸収性能

高い緩衝性能を発揮

高い緩衝性能を発揮

長年ご愛用の防振ゴム

配管・ダクト・天吊り機器の防振対策

配管・ダクト・天吊り機器の防振対策

配管・ダクト・天吊り機器の防振対策

配管・ダクト・天吊り機器の防振対策

配管・ダクト・天吊り機器の防振対策

配管・ダクト・天吊り機器の防振対策

大荷重用の防振製品

多種多様な組合せが可能

優れた防振効果を発揮
