23ページ目: ベアリング(軸受)

ラジアル玉軸受の外輪片側にフランジを設けた形式です。ハウジング取り付けにおいて、軸方向の位置決めが容易です。

円筒状のころと軌道とが線接触をしている単純な形状の軸受です。 負荷能力が大きく、主として、ラジアル荷重を負荷します。 転動体と軌道輪のつばとの摩擦が小さいので、高速回転に適しています。 NU形・N形は自由側軸受に適しています。 NJ形・NF形は、一方向のアキシアル荷重をある程度負荷することができます。

単列アンギュラ玉軸受を背面組合せとし、内輪、外輪をそれぞれ一体にした構造です。 両方向のアキシアル荷重を負荷することができ、モーメント荷重に対する負荷能力があります。 固定側軸受として使用できます。

軸受と丸形のフランジおよび取付け面に印ろうをもつ軸受箱を組み合わせた軸受ユニットです。 機械本体への軸受箱の取付けは、印ろう部を機械本体の取付穴にはめ込み、4本のボルトによって行います。 印ろう部を取付け穴にはめ込むことで、軸受箱を正確な位置に取り付けることができます。 アダプターは付属していません。

軸受とひし形のフランジをもつ軸受箱を組み合わせた軸受ユニットです。 機械側面など垂直面に取り付けて使用するのに適しています。 角フランジ形ユニットに比べ、取付けスペースが小さく、ユニット質量も小さくなります。 ひしフランジ形軸受箱の2つの取付けボルト穴中心のピッチは、角フランジ形軸受箱の対角位置のボルト穴中心のピッチと同一であるので、これらには互換性があります。 機械本体への軸受箱の取付けは、2本のボルトによって行います。 アダプターは付属していません。

ラジアル軸受部に保持器付ニードルベアリングが、スラスト軸受部にアンギュラ形ボールベアリングが組み合わされた、容積の小さい経済性に富んだ軸受です。 主要寸法はISO規格に準じた国際的な寸法系列59で、大きなラジアル荷重と一方向のアキシアル荷重を同時に負荷することができます。 アキシアル荷重がラジアル荷重の25%以上になる場合と、アンギュラ形ボールベアリングにラジアル荷重が作用し寿命に影響をおよぼすので、この関係については十分に考慮する必要があります。

ローラベアリングは、ころが複列に組み込まれた定格荷重の大きな非分離形の軸受です。 この軸受は、ラジアル荷重だけでなく、内外輪のつばところの端面とによってアキシアル荷重も負荷できるので、固定側軸受として最適です。 ニードルベアリングと同様にコンパクトな軸受です。 この軸受は、高速回転で変動荷重の作用する箇所に適しています。 複列に組み込まれたころの間隔が比較的大きいので、モーメントに対して有利な構造です。

・据付作業条件、強度などの点に付いて見直されプランマブロックの良さが再確認され、最近では利用範囲も著しく拡大されつつあります。 ・普通ネズミ鋳鉄(FC200)を採用。

外輪が肉厚で、外径面はクラウニングされています。 大きなラジアル荷重を支持できます。 軸を通じて潤滑剤を補給できます。 リチウム石けん基のグリースで潤滑されています。 DIN規格品です。 ナット給油ニップル付です。

金属リング、スチールベアリングをインサート成形する事により、高荷重に対応したタイプです。

アウターレースにポリアセタール樹脂、ボールとインナーレースにはスチールを使用したプラスチックベアリングです。

軸受鋼より錆・腐食に強い。 薬品に対して耐食性に優れている。 高温まで安心して用いられる。

軸受鋼より錆・腐食に強い。 薬品に対して耐食性に優れている。 高温まで安心して用いられる。

軸受鋼より錆・腐食に強い。 薬品に対して耐食性に優れている。 高温まで安心して用いられる。

軽負荷タイプより許容負荷レベルが約2.7倍アップしたタイプです。 仕分け・組立ライン等の大型搬送機構の分野に多用されています。 金属心材にバンコランを接着させ、心材に金属ベアリングを挿入した形状です。

内部にニードルベアリングが組込まれたコンパクトで剛性の高いベアリングです。 厚肉外輪、内輪および精密ケージ付きニードルローラーが組合わされた分離形のベアリングで、構造が簡単なため安価に高精度が得られます。

内輪は2列の軌道をもち、外輪の軌道は球面をなしている。球面の曲率中心は軸受中心と一致しているので、内輪、玉及び保持器は外輪に対して自由に傾くことができる。軸やハウジングの加工誤差や、取付不良などによって生じる軸心の狂いは、自動的に調整される。

2列の軌道をもつ内輪と、軌道が球面の外輪との間に、転動面がたる形のころを組み込んだ軸受けであります。外輪軌道面の曲率中心は、軸受中心と一致していますので、自動調心玉軸受と同様に調心性があります。したがって、軸やハウジングのたわみがある場合又は軸心の不一致がある場合には、自動的に調整され、軸受に無理な力が加わりません。自動調心ころ軸受は、ラジアル荷重及び両方向のアキシアル荷重を負荷することができます。ラジアル負荷能力が大きく、重荷重、衝撃荷重のかかる用途に適しています。保持器には、鋼板打抜き保持器などが用いられます。

アンギュラ玉軸受は、非分離軸受で、玉と内輪・外輪との接触点を結ぶ直線がラジアル方向に対してある角度(接触角)をもっており、ラジアル荷重と、一方向のアキシアル荷重を負荷することができる。またラジアル荷重が作用するとアキシアル分力が生じるので一般に二個対向させて用いられる。

ころ軸受のうちで最も単純な構造の軸受で、内輪、外輪ところが線接触しているため、ラジアル負荷能力が大きく、高速回転にも適しています。NU形はアキシアル荷重を受けられませんが、温度変化による軸の伸縮や、取付誤差による軸とハウジングの軸方向位置ずれなどによる無理な荷重の発生を避けることができます。内輪、外輪の両方につばまたはつば輪付き軸受は、アキシアル荷重も受けることができますが、すべりながら荷重を受けますので、大きなアキシアル荷重は受けられません。

円筒状のころと軌道とが線接触をしている単純な形状の軸受である。負荷能力が大きく、主として、ラジアル荷重を負荷します。転動体と軌道輪のつばとの摩擦が小さいので、高速回転に適しています。主に鋼板打抜き保持器と銅合金もみ抜き保持器が用いられますが、一部にポリアミド成形保持器も使用されています。

転がり軸受の中で最も多く使用される軸受です。軌道溝は、転動する玉の半径より、わずかに大きい半径の円弧になっており、玉と軌道は点で接触します。深溝玉軸受はラジアル荷重、アキシアル荷重およびこれらの合成荷重を受けることができます。構造が簡単なため、容易に精度の高いものが得られ、高速回転にも適しています。

内輪に二列の軌道溝、外輪に球面の軌道面及び転動体がたる形のころ軸受である。外輪軌道面の中心が軸受中心に一致しているので、自動調心性がありハウジングに対する取付誤差又は軸のたわみによって生じる内輪と外輪の傾きがある場合にも使用できる。この軸受はラジアル荷重、両方向のアキシアル荷重及びこれらの合成荷重を負荷する能力が大きく、振動・衝撃荷重を受ける用途に適している。しかしアキシアル荷重の下で使用する場合は、アキシアル荷重を受けない列のころの滑り運動防止のためFa/Fr<=2eの条件で使用するのが望ましい。

外輪の軌道面の中心と一致した点を持つ球面で、内輪は二列の軌道面を持つ玉軸受である。玉、保持器、内輪は外輪に対してある程度自由に傾いて回転することができる。したがって、軸やハウジングの加工誤差や軸受の取付けなどによって生じる軸心の狂いは自動的に調整される。しかし、アキシアル荷重の負荷能力はあまり大きくないので、アキシアル荷重の大きな箇所には適さない。また、内径がテーパ穴の軸受にアダプタを使用すれば、取付け、取外しが容易なことから伝動軸などによく使用される。内径がテーパ穴の軸受にアダプタを使用すれば、取付け、取外しが容易なことから伝動軸などによく使用される。

カムフォロアは、肉厚の外輪にころを組込んだトラックローラで、軌道上を外輪が転がり運動をします。外輪は、直接トラックに接触させて使用するため、肉厚の外輪として衝撃荷重にも有効な設計にしています。外輪外径は球面と円筒面があり、球面外輪は取付誤差によるエッジロード緩和に有効です。また、円筒外輪は相手トラック面との接触面積が大きいので、積極面圧が軽減され球面外輪に比べ大きな荷重や相手トラック面の硬度が低い場合でも使用できます。カムフォロアを相手ハウジングへ取付ける際は、ドライバまたは六角レンチを用いてスタッドの回り止めをし、スタッドねじ部に取付けた六角ナットを締め込むことにより固定できます。

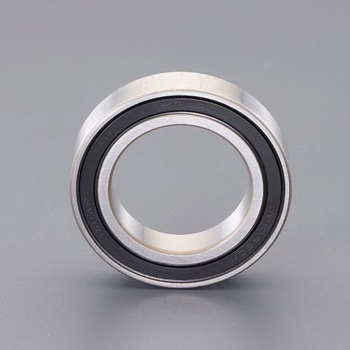

・単列深溝玉軸受は、転がり軸受の中でも最も代表的な形式です。・ラジアル荷重のほかに、両方向のアキシアル荷重を負荷することができます。・摩擦トルクが小さく、高速回転する箇所や低騒音、低振動が要求される用途に最も適しています。

・単列深溝玉軸受は、転がり軸受の中でも最も代表的な形式です。・ラジアル荷重のほかに、両方向のアキシアル荷重を負荷することができます。・摩擦トルクが小さく、高速回転する箇所や低騒音、低振動が要求される用途に最も適しています。
