ボールのレース面に自己潤滑性に優れた合成樹脂を接着している無給油タイプです。防錆処理されたS45Cボディにインサートされた自己潤滑合成樹脂レースを備えた特殊銅合金と硬質クロムメッキ処理されたボールの3点構成です。

高精度の鋼球とおねじを特殊溶接したボール付きシャンク部に対し、直角にホルダを形成させています。球面部上下にグリースポケットを配置することにより、潤滑性がよく、耐摩耗性に優れています。 ホルダにA-1 合金を採用したことにより大幅に重量軽減されています。

ピロボールは、小さな容積で大きなラジアル荷重と両方向のアキシアル荷重を同時に負荷できる自動調心形の球面滑り軸受けです。 この軸受は、焼入硬化後精密仕上げし球面部にクロムめっきを施した球面内輪と、亜鉛クロメートを施した本体との間に、なじみ性のある特殊銅合金のブッシュがインサートされた耐摩耗性、耐食性、剛性のある軸受です。 ピロボールロッドエンドには本体におねじが加工されているので、取付けが容易です。

ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。ボディ材料としては主としてクロムモリブデン鋼等を用い硬度はHRC35、引張りの強さで980N/mm²{100kgf/mm²}以上といった強度を有しています。また、スフェリカルのレース材料は用途に応じて最も適したものを選定できるため3ピースロッドエッジは性能要求のきびしい箇所に広く利用されます。

ピロボールは、小さな容積で大きなラジアル荷重と両方向のアキシアル荷重を同時に負荷できる自動調心形の球面滑り軸受けです。 この軸受は、焼入硬化後精密仕上げし球面部にクロムめっきを施した球面内輪と、亜鉛クロメートを施した本体との間に、なじみ性のある特殊銅合金のブッシュがインサートされた耐摩耗性、耐食性、剛性のある軸受です。 ピロボールロッドエンドには本体におねじが加工されているので、取付けが容易です。

ボールのレース面に自己潤滑性に優れた合成樹脂を接着している無給油タイプです。 防錆処理されたS45Cボディにインサートされた自己潤滑合成樹脂レースを備えた特殊銅合金と硬質クロムメッキ処理されたボールの3点構成です。

軸とホルダーが同一線上にあるシリーズで　引っ張り圧縮荷重が負荷でき　なめらかな回転が得られます。

樹脂製で軽量な為、高速運転に最適です。 耐食性が高く、液体内での使用が可能です。 静音性、減振性が高いです。

樹脂製で軽量な為、高速運転に最適です。 ボールの材料は自己潤滑性素材です。 メンテナンスが不要です。 耐食性が高く、液体内での使用が可能です。 静音性、減振性が高いです。

特殊亜鉛ダイカスト合金の本体と、それに交差した軸心をもつボールスタッドとを一体化した自動調心形の球面滑り軸受です。 滑り面の一定したすきまにより、低トルクで回転運動と傾斜運動を行うことができ、円滑な力の伝達ができます。 自動車、建設機械、農業用機械及び包装機械などのリンク機構に使用されています。

ボールを利用した、位置決め部品。センサ・カメラ・照明・モニタなどの角度調節・固定に適します。 360°どの方向にも、ねじつきボールを±30°まで、溝方向へは90°まで傾けることができます。 ベースプレート底面部には、まわり止めピン用の穴があります。 ボールジョイントSBJL-Mを前面から取りつける場合は、取りつけ用プレートSBJPを使用してください。 クランプレバーまたは止めねじを締めつけることで、ねじつきボールを希望の角度で固定できます。

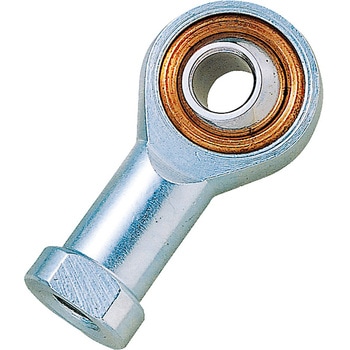

ピロボールは、小さな容積で大きなラジアル荷重と両方向のアキシアル荷重を同時に負荷できる自動調心形の球面滑り軸受けです。 この軸受は、焼入硬化後精密仕上げし球面部にクロムめっきを施した球面内輪と、亜鉛クロメートを施した本体との間に、なじみ性のある特殊銅合金のブッシュがインサートされた耐摩耗性、耐食性、剛性のある軸受です。 ピロボールロッドエンドには本体にめねじが加工されているので、取付けが容易です。

軸受用鋼球と同等の精度と硬さの球面内輪を使用した球面すべり軸受で揺動運動のロッド端部の取付などに使用します。

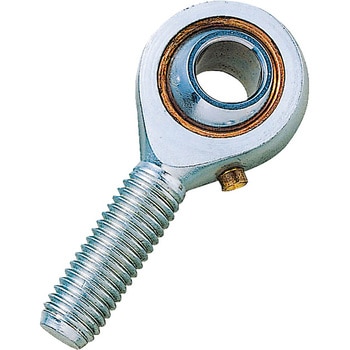

防錆処理されたS45Cボディとそこにインサートされた特殊銅合金及び、硬質クロムメッキ処理されたボールの3点で構成される、耐磨耗性、耐食性、剛性に優れたロッドエンドです。ボディのグリースニップルから滑り面へ給油可能。

ボールを利用した、位置決め部品。センサ・カメラ・照明・モニタなどの角度調節・固定に適します。 360°どの方向にも、ねじつきボールを±30°まで、溝方向へは90°まで傾けることができます。 止めねじを締めつけることで、ねじつきボールを希望の角度で固定できます。 ベースプレート底面部には、まわり止めピン用の穴があります。 ボールジョイントSBJS-Mを前面から取り付ける場合は、取りつけ用プレートSBJPを使用してください。

ボールを利用した、位置決め部品。センサ・カメラ・照明・モニタなどの角度調節・固定に適します。 360°どの方向にも、ねじつきボールを±30°まで、溝方向へは90°まで傾けることができます。 クランプレバーまたは止めねじを締めつけることで、ねじつきボールを希望の角度で固定できます。 クランプレバーを締めつけることで、ねじつきボールを希望の角度で固定できます。 ベースプレート底面部には、まわり止めピン用の穴があります。 ボールジョイントSBJL-Mを前面から取り付ける場合は、取りつけ用プレートSBJPを使用してください。

軸受用鋼球と同等の精度と硬さの球面内輪を使用した球面すべり軸受で揺動運動のロッド端部の取付などに使用します。
