6ページ目: ロッドエンド

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 □40のアルミフレーム端面に取りつけることができます。

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 アルミフレームや壁面パネル・板金などに取りつけることができます。

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 丸パイプに取りつけることができます。

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 □40のアルミフレーム端面に取りつけることができます。

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 アルミフレームや壁面パネル・板金などに取りつけることができます。

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 丸パイプに取りつけることができます。

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 □40のアルミフレーム端面に取りつけることができます。

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 アルミフレームや壁面パネル・板金などに取りつけることができます。

ボールを利用した、位置決め部品。ボール先端のねじにワークを取りつけて使用してください。 360°どの方向にも、ねじつきボールを±15°まで傾けることができます。 固定用六角穴付きボルトを締めつけることで、調整後の角度を確実に保持します。 丸パイプに取りつけることができます。

無給油で使用できる自動調心性を持った高機能ポリマー製の薄型タイプのロッドエンドです。 粉塵ダストの多い悪環境下でも使用が可能です。 高い減振性があり、液体や化学薬品中でも使用可能で、腐食にも耐性があります。

無給油で使用できる自動調心性を持った高機能ポリマー製のロッドエンドです。 粉塵ダストの多い悪環境下でも使用が可能です。 高い減振性があり、液体や化学薬品中でも使用可能で、腐食にも耐性があります。

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。ボディ材料は303ステンレス鋼といった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドに比べて劣ります。構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕のある箇所での使用に有効です。無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に巾広く利用できます。

インサートタイプとも呼ばれているように、2個のインサートをボディ頭部端面の両側から圧入した構造です。アッセンブリーは、3ピースロッドエンドのようにスフェリカルを必要とせず簡単にできるため、低コストの製造が可能です。ボディ材料にS48C相当を用いているため強度は引張り強さで568N/mm2と比較的高く、またインサートは銅合金を用いており焼付きにくいため、建設機械をはじめ一般産業機械に広く利用されています。

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

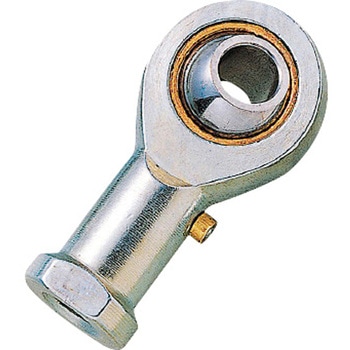

小さな容量で大きなラジアル荷重と両方向のアキシアル荷重を、同時に負荷できる自動調心形の球面滑り軸受です。 ピロボールロッドエンドは本体にめねじ又はおねじが加工されているので、取付けが容易です。 工作機械、繊維機械及び包装機械などの制御機構やリンク機構に使用されています。

シリンダアクセサリ

樹脂製で軽量な為、高速運転に最適です。 耐食性が高く、液体内での使用が可能です。 静音性、減振性が高いです。 ピンの固定は、クリップ式とリング式の2種類から選べます。 RoHS指令適合製品です。
