3ページ目: ロッドエンド

インサートタイプとも呼ばれているように、2個のインサートをボディ頭部端面の両側から圧入した構造です。アッセンブリーは、3ピースロッドエンドのようにスフェリカルを必要とせず簡単にできるため、低コストの製造が可能です。ボディ材料にS48C相当を用いているため強度は引張り強さで568N/mm2と比較的高く、またインサートは銅合金を用いており焼付きにくいため、建設機械をはじめ一般産業機械に広く利用されています。

ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。ボディ材料としては主としてクロムモリブデン鋼等を用い硬度はHRC35、引張りの強さで980N/mm²{100kgf/mm²}以上といった強度を有しています。また、スフェリカルのレース材料は用途に応じて最も適したものを選定できるため3ピースロッドエッジは性能要求のきびしい箇所に広く利用されます。

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

小さな容量で大きなラジアル荷重と両方向のアキシアル荷重を、同時に負荷できる自動調心形の球面滑り軸受です。 ピロボールロッドエンドは本体にめねじ又はおねじが加工されているので、取付けが容易です。 工作機械、繊維機械及び包装機械などの制御機構やリンク機構に使用されています。

小さな容量で大きなラジアル荷重と両方向のアキシアル荷重を、同時に負荷できる自動調心形の球面滑り軸受です。 ピロボールロッドエンドは本体にめねじ又はおねじが加工されているので、取付けが容易です。 工作機械、繊維機械及び包装機械などの制御機構やリンク機構に使用されています。

小さな容量で大きなラジアル荷重と両方向のアキシアル荷重を、同時に負荷できる自動調心形の球面滑り軸受です。 ピロボールロッドエンドは本体にめねじ又はおねじが加工されているので、取付けが容易です。 工作機械、繊維機械及び包装機械などの制御機構やリンク機構に使用されています。

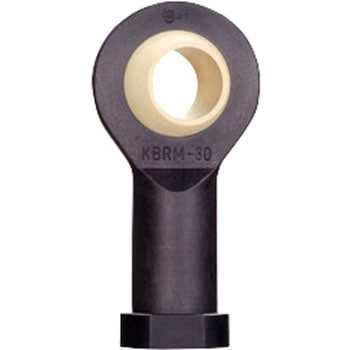

悪環境下での使用が可能です。自動調心性を持ったロッドエンドベアリングです。

ボールを利用した、位置決め部品。センサ・カメラ・照明・モニタなどの角度調節・固定に適しています。 360°どの方向にも、ねじつきボールを±30°まで、溝方向へは90°まで傾けることができます。 止めねじを締めつけることで、ねじつきボールを希望の角度で固定できます。 ベースプレート底面部には、まわり止めピン用の穴があります。 ボールジョイントSBJS-Fを前面から取り付ける場合は、取りつけ用プレートSBJPを使用してください。

ボールを利用した、位置決め部品。センサ・カメラ・照明・モニタなどの角度調節・固定に適します。 360°どの方向にも、ねじつきボールを±30°まで、溝方向へは90°まで傾けることができます。 ベースプレート底面部には、まわり止めピン用の穴があります。 ボールジョイントSBJL-Mを前面から取りつける場合は、取りつけ用プレートSBJPを使用してください。 クランプレバーまたは止めねじを締めつけることで、ねじつきボールを希望の角度で固定できます。
