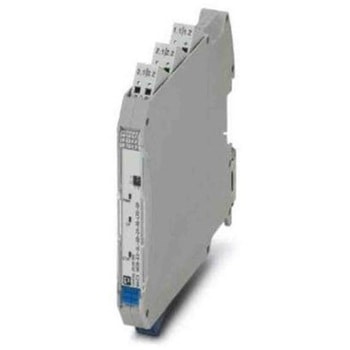

Phoenix Contact のシングルチャンネル入力ループ駆動 2 極アイソレータは、カットオフ電圧を向上し、アナログ信号の電気的絶縁を実現するプラグイン接続技術を使用します。入力信号：出力信号： 0 ( 4 ) mA → 20 mA プッシュイン接続技術。この記事は、Phoenix Contact の「 Complete Line 」シリーズ以外の製品です。Phoenix Contact の全ラインアップは、制御キャビネットに効率性、使いやすさ、一貫性をもたらすように設計された製品です。

安全機能セーフティリレーは以下の安全要件を満たしています。回路は内蔵自己監視で内部的に冗長化されています。コンポーネントに障害が発生しても、安全装置は有効です。各オン - オフサイクルにおいて、セーフティデバイスリレーが正しく開閉することを自動でテスト″

定格電圧 24 V の Phoenix セーフティリレーは、バス用途に最適です。このリレーは、ゼロ速度及び過速度の監視に使用されます。使用温度範囲は、40 → 70 ℃ です保護等級: IP20 色分けされた開放レバーにより直観的で使いやすい MSTB 2.5 シリーズと組み合わせて使用できます 内蔵のテストオプションを使用したすばやく簡単なテストこの記事は、Phoenix Contact の「 Complete Line 」シリーズ以外の製品です。Phoenix Contact の全ラインアップは、制御キャビネットに効率性、使いやすさ、一貫性をもたらすように設計された製品です。

Phoenix Contact セーフティリレーは、両手操作制御装置向けに設計されています。同期アクティベーションモニタリングを備えています。自動アクティベーション ハウジング幅が狭い

Phoenix Contact 拡張モジュールは、最大 SILCL 3 まで拡張できます。1 チャネルまたは 2 チャネルのアクティブ化が可能です。5イネーブル電流経路、1確認電流経路、1デジタル信号出力 自動アクティベーション

Siemens 3UG シリーズはデジタル監視リレーです。監視機能はフェーズ監視です。切換コンタクト x 1、ねじ Terminal 接続システム。保護クラスは IP20 となっています。 製品機能の自動リセットが可能です 入口と出口の間はガルバニック絶縁が施されています

プラグイン接続技術を採用した出力ループ駆動の 2 極アイソレータで、ユニポーラ及びバイポーラアナログ信号を電気的に絶縁します。入力は DIP スイッチで設定可能プッシュイン接続技術、標準構成。アナログ信号の電気的絶縁、変換、及びフィルタリング用のプラグイン接続技術を備えた出力ループ駆動 2 極アイソレータです。出力ループ駆動アイソレータにより、アクティブなアナログ入力モジュールで動作させることができます。このデバイスは、コントローラの現在のループを介して供給されます。入力側では、標準アナログ信号と非標準アナログ信号を 2 mA 又は 50 mV → 40 mA 又は 30 V の範囲で接続できますこれらは 4 mA に変換されます .。信号： 20 mA入力信号は DIP スイッチで設定できます。測定トランスデューサは NFC 通信に対応しています。

Siemens 3UG シリーズはデジタル監視リレーです。監視機能はフェーズ監視です。切り替えコンタクト x 1、スプリングタイプ Terminal Connection システム。保護クラスは IP20 となっています。 製品機能の自動リセットが可能です 入口と出口の間はガルバニック絶縁が施されています

Phoenix Contact ソレノイドドライバは、電流制限が 48 mA の危険区域で Ex I ソレノイドバルブを制御するためのロジック入力を備えており、信号回路又は個別のエラーメッセージ出力を介してライン障害検出を行うことができます。テストパルスに対して透過的 出力、入力、電源、エラーメッセージ出力間の安全な電気的絶縁 DIN レールコネクタを介して電源及びエラー表示が可能この記事は、Phoenix Contact の「 Complete Line 」シリーズ以外の製品です。Phoenix Contact の全ラインアップは、制御キャビネットに効率性、使いやすさ、一貫性をもたらすように設計された製品です。

Schneider Electric Preventa シリーズのセーフティリレー - XPS ユニバーサル 範囲 XPSUAK シリーズのセーフティリレーモジュールは、ユーザーからの指示又は安全回路内で問題が検出された場合に、直ちに危険な動作を停止することで、ユーザーと機械の両方を保護するために使用します。このタイプのセーフティリレーは、主に次のような監視用途で使用されます。 非常停止回路の監視 保護装置によって有効にされたスイッチ メカニカルガードスイッチ 抗価又は 2 NC 接点を備えた磁気スイッチ アンチバレント接点を備えた近接安全スイッチ センサペア PNP + NPN センサ x 1 RFID 安全スイッチ タイプ 4 のライトカーテン 4 線式検知マットまたはエッジ 特長及び利点 のセレクタスイッチを使用して機能を設定できます 前面 完全なステータス情報を備えたソリッドステート診断出力により、容易になります メンテナンス この安全モジュールを使用して、より多くの抗価接点を監視するために、非価接点を直列の NC と、並列の NO で接続できます 前面にある 6 個の LED が、の情報を示します モニタリング回路のステータス 安全な拡張接続を備えた 20 個の端子 接続タイプの取り外し可能な Terminal Block 自動、手動、および監視による起動 2 NO + 1 NO の 2 つの安全入力 出力 制御出力は、3NO / OFF に設定可能なパルス出力です Schneider Electric Preventa 安全モジュール - XPSUAK12AP です リレーの安全レベルには、次のものがあります。 ISO 13849-1 に適合する通常開リレー接点の PL e /カテゴリ 4、IEC62061 に準拠する通常開リレー接点の SILCL 3 に到達可能、IEC61508 に準拠する通常開リレー接点の SIL 3 に到達可能、ISO13849-1 に準拠する常時閉リレーコンタクトの PL c/Category 1 に適合し、IEC62061 に準拠する常時閉リレーコンタクトの SILCL 1 に達することができ、IEC61508 に準拠する常時閉リレーコンタクトの SIL 1 に達することができます NC ペア、PNP ペア、抗価ペア、および OSSD ペアの電気回路タイプ の Preventa 安全オートメーションシリーズの一部を構成します 製品 このリレーの定格供給電圧は 24 です V ac - 15 → 10 % 及び 24 V dc - 20 ～ 20% このデバイスは、内部および電子入力保護を備えています と入力します 磁気スイッチモニタリング RFID スイッチ

857シリーズしきい値スイッチ。Wagoの857シリーズJUMPFLEXしきい値スイッチは、標準アナログ信号を監視し、あらかじめ設定したしきい値を超えると信号を出力します。特長と利点。PC構成インターフェイス。デジタルスイッチング出力。切り替えコンタクトリレー出力。較正済みスケールの切り替え。しきい値はDIPスイッチで設定、プッシュ / スライドスイッチによるティーチイン機能。EN61140準拠の試験電圧4 kVに耐える安全な3方向絶縁

Phoenix Contact リピータ電源で、HART 伝送機能を備えた 2 導体及び 3 導体トランスミッタを供給します。250 Ω の抵抗器は DIP スイッチで有効化できます 低抵抗システム用の HART インピーダンスを上げるためです EN61508 準拠、最大 SIL 2 まで ゾーン 2 への設置、保護タイプ「 n 」( EN60079-15 )が許可されています デジタル HART CO の双方向伝送

Siemens 3UG シリーズはアナログ監視リレーです。監視機能はフェーズ監視です。切り替えコンタクト x 2、スプリングタイプ Terminal Connection システム。保護クラスは IP20 となっています。 製品機能の自動リセットが可能です 入口と出口の間はガルバニック絶縁が施されています

Phoenix Contact の 2 チャンネル入力ループ駆動 2 極アイソレータです。カットオフ電圧とプラグイン接続技術を向上させ、アナログ信号の電気的絶縁とフィルタリングを実現します。保護等級: IP20 周囲温度： -40 → 85 ℃この記事は、Phoenix Contact の「 Complete Line 」シリーズ以外の製品です。Phoenix Contact の全ラインアップは、制御キャビネットに効率性、使いやすさ、一貫性をもたらすように設計された製品です。

Schneider Electric Preventa シリーズのセーフティリレー - XPS ユニバーサル 範囲 XPSUAB シリーズのセーフティリレーモジュールは、主に両手操作制御ステーションを監視するように設計され、次のような用途に使用されます。 緊急停止を監視する 抗価接点 ガードスイッチ 磁気スイッチ 近接安全スイッチ PNP センサ RFID 安全スイッチ 安全ライトカーテン危険な動作を監視し、危険な動作を開始できる工夫された安全リレーで、両方の作業者が 0.5 秒以内にアクティブにする必要があります。これは同期作動と呼ばれます。危険な操作中に 2 つの押しボタンのいずれかを放すと、制御シーケンスは自動的にキャンセルされます。ユーザーは、両方の押しボタンを使用して危険な操作を再開し、必要な時間間隔内に再度アクティブにすることができます。 特長及び利点 自動、手動、および監視による起動 IEC 61496-1 に適合したタイプ 4 ライトカーテン テスト機能付きのソリッドステート安全出力を備えています これらの機能が選択されており、前面のセレクタスイッチで起動機能を設定できます。 完全なステータス情報を含むソリッドステート診断出力により、メンテナンスが容易になります。 前面にある 6 個の LED が、の情報を示します モニタリング回路のステータス 安全入力 x 1 コンフィグレーション可能なパルス式のオン / オフ制御出力 2 点 シングル安全切換出力 x 1 接続タイプの取り外し可能な Terminal Block Schneider Electric Preventa 安全モジュール - XPSUAB31CC リレーの安全モジュールレベルには、次のものがあります。 ISO 13849-1 に適合する PL c/category 1、IEC62061 に準拠する SILCL 1、IEC61508 に準拠する SIL 1 に到達する可能性があります NC ペア、PNP ペア、抗価ペア、および OSSD ペアの電気回路タイプ の Preventa 安全オートメーションシリーズの一部を構成します 製品 このリレーの定格供給電圧は 48 ～ 240 です V ac/dc - 10 → 10 % このデバイスは、内部および電子入力保護を備えています と入力します 最小出力電流：リレー出力用に 10 mA 最小出力電圧：リレー出力に 15 V 動作時の周囲温度 :-25 ～ 55 ℃

3SK1 Advancedセーフティリレーは、ISO60204-1準拠の緊急オフ / 緊急停止装置、及びシャットダウンの制御やSTOP Category 1が必要なVDE0113-1 / DIN EN60204-1準拠の安全回路で使用できます。 外部回路によっては、IEC62061基準のSILCL 3、IEC61508基準のSIL 3、ISO13849-1基準のPL e (Cat。4)を達成することも可能です。3SK1 Advanced時間遅延式基本ユニットには、NO回路又はP電位への出力スイッチングとして、2つの時間遅延イネーブル回路及び2つの瞬時イネーブル回路があります。SIRIUS 3SK1 Advancedセーフティリレー - 設定可能。Advancedシリーズのセーフティリレーは、基本デバイスと入出力拡張から構成されています。 Advancedデバイスは、3ZY12デバイスコネクタを使用して接続できます。 システムを構成する際は必ず、入力拡張を基本ユニットの左側に、出力拡張(3SK121)を右側に取り付けてください。 制御電源が110～240 V ac/dcの場合、3SK1230電源(システムの左端に取り付ける必要があります)からAdvancedシリーズに必要な24 V dc電圧を供給できます。 Advancedリレーシリーズの特徴は、柔軟にパラメータ化できるシングルデバイス、入力側・出力側両方に3ZY12デバイスコネクタを使用した拡張性、回路 / 出力を遅延してイネーブルする基本ユニットであることです。 3SK1 Advanced基本ユニットの前面には、機能設定用の4極スイッチと、ステータス及び機能表示用のLEDが4つあります。 セット / リセットボタンを使用して、機能設定をロードし、デバイスの再起動(リセット)を実行できます。 立ち上げ時には、デバイスはセルフテストを実行し、内部電子回路及びファームウェアが正常に動作しているかどうかがチェックされます。 回路の内部部品はすべて、動作中の障害を定期的に監視されます。 半導体出力は最長2 ms(動的)でダークテストを実行し、正常な動作を検証します。 セーフティリレーは、3ZYデバイスコネクタと入出力拡張モジュールを使用して拡張できます。機能設定用4極DIPスイッチ(パラメータ化) セット / リセットボタン ステータス及び機能表示用のLED x 4 センサ入力 x 2(チャンネル1及び2) 入力 x 1(カスケード回路) 入力 x 1 (スタートプッシュボタン回路) 外部ジャンパによるNOコンタクト /NCコンタクト評価 接続インターフェイス 取り外し可能な端子。用途。緊急オフ / 緊急停止監視 電気機械式ポジションスイッチ、ソリッドステートポジションスイッチ、又はソレノイドスイッチによる保護扉の監視 ライトアレイ / ライトバリア、レーザースキャナなどの非接触式保護機器の監視。3SK1121 Advanced基本ユニット時間遅延(リレー出力)。瞬時イネーブル回路 x 2 (安全性関連回路、NOコンタクト) 時間遅延イネーブル回路 x 2 (安全性関連回路、NOコンタクト) 遅延時間設定用ポテンショメータ 時間機能: オフディレー動作。3SK1122 Advanced基本ユニット時間遅延(ソリッドステート出力)。瞬時ソリッドステート出力 x 2 遅延ソリッドステート出力 x 2 遅延時間設定用ポテンショメータ 時間機能: オフディレー動作

Schneider Electric Preventa シリーズのセーフティリレー - XPS ユニバーサル 範囲 XPSUDN シリーズのセーフティリレーモジュールは、ユーザーからの指示があった場合、又は安全回路内で問題が検出された場合に、危険な動作を直ちに停止して、ユーザーとマシンの両方を保護するために使用します。このタイプのセーフティリレーは、主に次のような監視用途で使用されます。 非常停止回路の監視 保護装置によって有効にされたスイッチ メカニカルガードスイッチ 抗価又は 2 NC コンタクトを備えた磁気スイッチ アンチバレント接点を備えた近接安全スイッチ PNP センサ RFID 安全スイッチ タイプ 4 のライトカーテン 特長及び利点 のセレクタスイッチを使用して機能を設定できます 前面 完全なステータス情報を備えたソリッドステート診断出力により、容易になります メンテナンス この安全モジュールを使用して、より多くの抗価接点を監視するために、非価接点は NC と直列接続し、NO を並列接続することができます 前面にある 16 個の LED が、の情報を示します モニタリング回路のステータス 安全な拡張接続を備えた 32 端子 接続タイプの取り外し可能な Terminal Block 自動、手動、および監視による起動 6 つの安全入力と、7 つのオン / オフ構成可能なパルス出力 完全なステータス情報を含む 1 つのソリッドステート診断出力 3 NO + 1 NC 安全出力 Schneider Electric Preventa 安全モジュール - XPSUDN13AC です リレーの安全レベルには、次のものがあります。 ISO 13849-1 に適合する通常開リレー接点の PL e /カテゴリ 4、IEC62061 に準拠する通常開リレー接点の SILCL 3 に到達可能、IEC61508 に準拠する通常開リレー接点の SIL 3 に到達可能、ISO13849-1 に準拠する常時閉リレーコンタクトの PL c/Category 1 に適合し、IEC62061 に準拠する常時閉リレーコンタクトの SILCL 1 に達することができ、IEC61508 に準拠する常時閉リレーコンタクトの SIL 1 に達することができます NC ペア、PNP ペア、抗価ペア、および OSSD ペアの電気回路タイプ の Preventa 安全オートメーションシリーズの一部を構成します 製品 このリレーの定格供給電圧は 24 です V ac - 15 → 10 % 及び 24 V dc - 20 ～ 20% このデバイスは、内部および電子入力保護を備えています と入力します 関連ヒューズ定格： NO リレー出力回路の場合は 10A gG、NC リレー出力回路の場合は 4 A gG 従来のフリーエア熱電流： 16 A 最大ライン抵抗： 60 °

Phoenix Contact 安全装置は、ハウジング幅がわずか 12.5 mm と低くなっています。遅延時間は 0.5 秒→ 20 秒の範囲で調整可能です。1イネーブル電流経路、2デジタル信号出力 センサの追加は不要

安全機能セーフティリレーは以下の安全要件を満たしています。回路は内蔵自己監視で内部的に冗長化されています。コンポーネントに障害が発生しても、安全装置は有効です。各オン - オフサイクルにおいて、セーフティデバイスリレーが正しく開閉することを自動でテスト″

安全機能セーフティリレーは以下の安全要件を満たしています。回路は内蔵自己監視で内部的に冗長化されています。コンポーネントに障害が発生しても、安全装置は有効です。各オン - オフサイクルにおいて、セーフティデバイスリレーが正しく開閉することを自動でテスト″

Limit value switch with Ex i input for active current and voltage signals and a limit-value relay output (changeover contact)。Can be set via DIP switch and potentiometer， galvanic 3-way electrical isolation， screw connection.Configurable limit value switch with intrinsically safe input [Ex ia] Input [Ex ia] for active current signals (0.2..20 mA) or active voltage signals (0.1..10 V) Relay output with PDT Configuration without software via DIP switches and potentiometer Safe 3-way electrical isolation Power supply possible via DIN rail connector Plug-in connection terminal blocks， with either screw or push-in connection technology Housing width of 12.5 mm

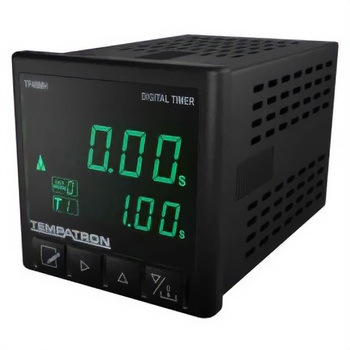

Tempatron TF48 デュアル 4 桁タイマリレーは 7 → 24 V ac / 9 → 30 V dc で駆動し、多機能で時間範囲の広い時間遅延リレーです。産業用途に適しています。チェンジオーバー 1 個及び NO リレー出力 1 個を備え、これらのコンタクトは、2 つの時限出力、又は 1 つの時間及び 1 つの瞬時出力として構成できます。緑色 LCD ディスプレイタイマー 13 種類のプログラム可能なタイミングモード EEPROM メモリ(最小 10 年)

Siemens 3R2243-1FA30 は監視リレーで、接触器 3RT2.2 相電源 24 V ac/dc の切り替えコンタクト監視で電流オーバーシュート及びアンダーシュートフォルトバッファオンディレー 0 → 99 の有無にかかわらず、ケーブルブレーク s ノイズパルス抑制： 0 → 30 秒 保護等級は IP20 です

BA75T/BA100T/BA100R用電源ケーブル

ロック機能付き(PDU型番AP8xxxとの組み合わせ時のみ) C13-C14電源ケーブル ストレートタイプ(60mm)

セントロニクス準拠パラレル仕様のプリンタに向けて転送されるデータをLAN経由でパソコンに取り込むプリントデータキャプチャ機能と、パソコンからLANポート経由でパラレルポートに印字データを送信する機能を持つインターフェース変換器です。プログラム変更が困難な業務ソフトや製造装置からプリンタへの印刷データをパソコンに取り込みファイル化するときなどに利用できます。

セントロニクスパラレルとRS-232Cをローコストに変換。通信データをSDカードにロギング可能。

セントロニクスパラレルとRS-232Cをローコストに変換

RS-232C機器をLANネットワークに接続。PoE給電対応(IEEE802.3af、IEEE802.3at両規格に対応)。広い動作温度範囲(-20～55℃)。判りやすいLED表示
