3ページ目: グリスニップル・オイル窓

ハイドロリックニップルです。真鍮タイプ。

透視角が大きく、側面からも油面が確認できます。

◎本体に耐熱改良型メタクリル樹脂(アクリル樹脂)を用いたシンプルなオイルゲージです。・透明のアクリル樹脂が機械の高級感を演出します。・外観上、非常にデラックスに見えます。◎耐熱100℃・耐熱は約100℃ですが、80～90℃までの範囲でご使用ください。◎本体の透明度は非常に良く、裏面の白色印刷とフロートの内蔵で、油面が確実に読み取れます。◎側面側からも油面が確認できます。◎フロートは黒色または赤色の2種類から選択できます。◎KLA型はごく一般的なオイルゲージで耐熱、耐薬品、耐圧用ではありません。◎カスタマイズ・取り付けピッチを自由に決めることができます。・指示線の位置や数などの変更は可能です。

ステンレス製グリースニップル。 C型90°タイプ。

スター型のオイルゲージです。

透明な本体は超硬質特殊合成樹脂ですからどんな衝撃にも破損しません。反射板は白色で少々暗い場所でも赤い線がはっきりして、油量が明瞭に表示されます。反射板は油をはじく性質を持っていますから油で汚れる心配はありません。取り付け、取り外しが簡単です。熱にたいしては約100℃

ステンレス製のため、耐久・耐食性に優れています。

グリスガンのノズルをグリスニップル先端に押し当てて注油します。 注油圧力は、10MPa以下を推奨します。

油面範囲が広く最大で見やすい 耐熱用に最適

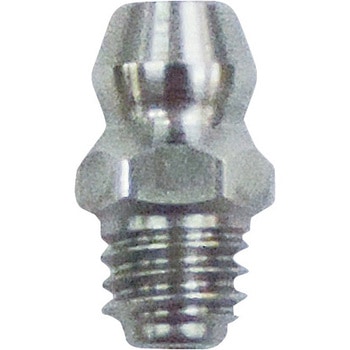

ステンレス製グリースニップル。 A型ストレートタイプ。

グリス注入用のオイルカップです

◎真鍮にクロムメッキを施した金是奥セリオイルゲージMIK型の廉価版です。◎KIM-AR型は、KIM型の機能を維持しながら、コスト面で安価を目的に製作したものです。◎耐熱：135℃◎耐圧：0.5MPa。・KIM型と同じく耐圧仕様も用意しています。(4・6・8号)◎狭い場所でも簡単に取り付けできます。

ステンレス製のため、耐久・耐食性に優れています。

透明な本体は超硬質特殊合成樹脂ですからどんな衝撃にも破損しません。 反射板は白色で、少々暗い場所でも日の丸の表示がはっきり見えます。 反射板は油をはじく性質を持っていますから油で汚れる心配はありません。 熱にたいしては約100℃

◎工作機械の歯車槽またはクランク室での油の飛散が多いとき、従来製品の金属製や樹脂製のオイルキャップでは、空気孔から漏出することが多く、これを防止するためにはさまざまな困難があり、対策部品にも手数が掛かりました。これを解決したのが本製品でその目的をほとんど達成しております。・図に示すように、キャップの中央部 F が油漏れ防止の役目を果たしています。油槽内の油が上昇してくると、このF部が作用して、油を下に引き戻すことになります。◎色は、赤と黒の2種類から選択できます。◎取付パッキンは通常Oリングですが、平パッキンも用意いたしております。◎空気穴がないタイプや、空気孔から油漏れを防ぐ防止栓も用意いたしております。◎アタッチメントも用意いたしております。・油槽内の飛散が激しい場合に、空気孔からの油の漏出を効果的に防止します。

◎工作機械の歯車槽またはクランク室での油の飛散が多いとき、従来製品の金属製や樹脂製のオイルキャップでは、空気孔から漏出することが多く、これを防止するためにはさまざまな困難があり、対策部品にも手数が掛かりました。これを解決したのが本製品でその目的をほとんど達成しております。・図に示すように、キャップの中央部 F が油漏れ防止の役目を果たしています。油槽内の油が上昇してくると、このF部が作用して、油を下に引き戻すことになります。◎色は、赤と黒の2種類から選択できます。◎取付パッキンは通常Oリングですが、平パッキンも用意いたしております。◎空気穴がないタイプや、空気孔から油漏れを防ぐ防止栓も用意いたしております。◎アタッチメントも用意いたしております。・油槽内の飛散が激しい場合に、空気孔からの油の漏出を効果的に防止します。

◎取り付けやすさ、見やすさを追求したスタイリッシュなデザイン。・目盛り幅が大きく、油量の変化がわかりやすい。・薄型で、小さなスペースでも取り付け可能です。◎樹脂製オイルゲージの基本タイプです。・KL型オイルゲージは取り付けボルト・セット部分に特殊合成樹脂を使用。・オイル窓部分には耐衝撃性に強く、荷重変形の少ない透明樹脂を使用しています。◎取り付けボルト・セット部分とオイル窓部分は、接続バーで接合しています。・このため、オイルゲージの取り付けの時は取り付けパッキンだけでシールでき、取り付けが簡単です。◎反射板は白地に赤の目盛りを入れ、またオイル窓部分の裏面は白色印刷しています。・そのためオイルの量確認はもちろん、オイルの仔細な症状も見逃しません。 ◎分解、組立が簡単にでき、内部の手入れが容易です。◎耐熱：90℃◎耐圧：0.5～0.8MPa◎耐シンナー用のSタイプもございます。

アルミニウム合金製のスクリュープラグ。 メートル細目ねじと管用平行ねじを標準化。 使用可能温度：100℃

ステンレス製グリースニップル。 B型67.5°タイプ。

堅牢なスチールカバーで、屋外での使用に適しています。

透明な本体は超硬質特殊合成樹脂ですからどんな衝撃にも破損しません。反射板は白色で少々暗い場所でも赤い線がはっきりして、油量が明瞭に表示されます。反射板は油をはじく性質を持っていますから油で汚れる心配はありません。熱にたいしては約100℃

ガス用の部材です。

透明プラスチックのため、油面が見やすく、油の容量を正面と横の角度から見ることができます。特殊透明プラスチックのため、105℃まで耐熱性があります。

ステンレス製のため、耐久・耐食性に優れています。

油やグリース等の圧力を逃せます。

別口径からRc1/8への変換継手。
