ヒロセ電機 (HIROSE)

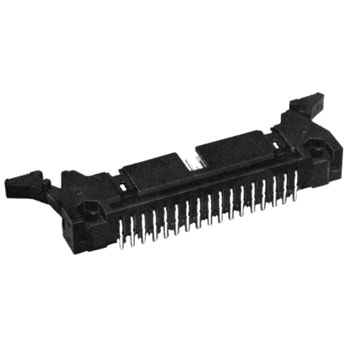

リボンケーブル用コネクタ

リボンケーブル用コネクタ ヒロセ電機 (HIROSE)
リボンケーブル用コネクタ ヒロセ電機 (HIROSE)
リボンケーブル用コネクタ ヒロセ電機 (HIROSE)
リボンケーブル用コネクタ ヒロセ電機 (HIROSE)
リボンケーブル用コネクタ ヒロセ電機 (HIROSE)
リボンケーブル用コネクタ ヒロセ電機 (HIROSE)
リボンケーブル用コネクタ ヒロセ電機 (HIROSE)
リボンケーブル用コネクタ ヒロセ電機 (HIROSE)


リボンケーブル用コネクタ 商品レビューを投稿する

HIF3シリーズとの互換性も有ります。
コネクタとしてULを取得しています。
耐振動
片振幅0.75mm、3方向2時間(10〜55Hz)
1μs以上の電気的瞬断がないこと
耐湿性
絶縁抵抗1000MΩ以上
温度40±2℃、湿度90〜95%、96時間放置
温度サイクル
5サイクル(-55℃：30分→15〜35℃：MAX5分→125℃：30分→15〜35℃：MAX5分)
割れ、ひび及び各部に異常を生じないこと。
定格電圧(V)
AC200
定格電流(A)
1
使用温度範囲(℃)
-55〜+85(通電時の温度上昇を含む)
耐電圧
AC650V(rms) 1分間通電(せん絡・絶縁破壊がないこと)
材質(絶縁体)
PBT樹脂(UL94V-0)
使用湿度範囲
40〜80%
絶縁抵抗(MΩ)
1000以上(DC500V)
接触抵抗(mΩ)
15以下(0.1A)
保存温度範囲(℃)
-10〜+60
保存湿度範囲
40〜70%
色(絶縁体)
黒
挿抜寿命
500回(接触抵抗15mΩ以下)
材質(ピンヘッダー)/処理
黄銅/金メッキ
コンタクトピッチ(mm)
2.54
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
12 件中 1 - 12 件
注文
コード
品番
極数
タイプ
端子形状
寸法A(mm)
寸法F(mm)
参考
基準
価格
(税別)
通常価格
(税別) 		購入数 販売価格
(税別)
出荷
関連		 数量
07067347 HIF3BA-26PA-2.54DS(71) 26 フォー・ウォールアングルディップ ライトアングルタイプ 52.3 48.3 オープン
￥199 1 ￥199
平日15時までにご注文いただくと、3日後以内に出荷する商品です。（土・日・祝は除く）
07067356 HIF3BA-34PA-2.54DS(71) 34 フォー・ウォールアングルディップ ライトアングルタイプ 62.5 58.4 オープン
￥199 1 ￥199
平日15時までにご注文いただくと、3日後以内に出荷する商品です。（土・日・祝は除く）
返品不可
07067365 HIF3BA-40PA-2.54DS(71) 40 フォー・ウォールアングルディップ ライトアングルタイプ 70.1 66 オープン
￥219 1 ￥219
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
07067374 HIF3BA-50PA-2.54DS(71) 50 フォー・ウォールアングルディップ ライトアングルタイプ 82.8 78.7 オープン
￥249 1 ￥249
平日15時までにご注文いただくと、3日後以内に出荷する商品です。（土・日・祝は除く）
返品不可
07067383 HIF3BA-60PA-2.54DS(71) 60 フォー・ウォールアングルディップ ライトアングルタイプ 95.5 91.4 オープン
￥299 1 ￥299
出荷目安：8日
返品不可
07067392 HIF3BA-64PA-2.54DS(71) 64 フォー・ウォールアングルディップ ライトアングルタイプ 100.6 96.5 オープン
￥339 1 ￥339
平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）
返品不可
34823643 HIF3BA-30PA-2.54DS(71) 30 フォー・ウォールアングルディップ ライトアングルタイプ 57.4 53.3 オープン
￥159 1 ￥159
平日15時までにご注文いただくと、9日後以内に出荷する商品です。（土・日・祝は除く）
39221104 HIF3BD-10PA-2.54DSA(71) 10 フォー・ウォールストレートディップ ストレートタイプ 32 27.9 オープン
￥169 1 ￥169
平日15時までにご注文いただくと、3日後以内に出荷する商品です。（土・日・祝は除く）
07067322 HIF3BA-16PA-2.54DS(71) 16 フォー・ウォールアングルディップ ライトアングルタイプ 39.6 35.5 オープン 返品不可 廃番 代替品有
34823616 HIF3BD-10PA-2.54DS(71) 10 フォー・ウォールアングルディップ ライトアングルタイプ 32 27.9 オープン 廃番 代替品有
34823625 HIF3BA-14PA-2.54DS(71) 14 フォー・ウォールアングルディップ ライトアングルタイプ 37.1 33 オープン 廃番 代替品有
34823634 HIF3BA-20PA-2.54DS(71) 20 フォー・ウォールアングルディップ ライトアングルタイプ 4.7 40.6 オープン 廃番 代替品有
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加




関連カテゴリ
代替相当品

相当品がございます、是非ご確認ください。

旧注文コード
品番		   新注文コード
品番		     理由
07067322
HIF3BA-16PA-2.54DS(71)		 87071966
HIF3BA-16PA-2.54DS(71) 		画像準備中 HIF3Bシリーズ フォー・ウォールストレートディップ
ヒロセ電機 (HIROSE) 1個
￥139
 注文コードが変更になりました
34823616
HIF3BD-10PA-2.54DS(71)		 87072291
HIF3BD-10PA-2.54DS(71) 		HIF3BD-10PA-2.54DS(71) HIF3Bシリーズ フォー・ウォールストレートディップ ヒロセ電機 (HIROSE) 87072291 HIF3Bシリーズ フォー・ウォールストレートディップ
ヒロセ電機 (HIROSE) 1個
￥139
 注文コードが変更になりました
34823625
HIF3BA-14PA-2.54DS(71)		 87071932
HIF3BA-14PA-2.54DS(71) 		画像準備中 HIF3Bシリーズ フォー・ウォールストレートディップ
ヒロセ電機 (HIROSE) 1個
￥159
 注文コードが変更になりました
34823634
HIF3BA-20PA-2.54DS(71)		 87071993
HIF3BA-20PA-2.54DS(71) 		HIF3BA-20PA-2.54DS(71) HIF3Bシリーズ フォー・ウォールストレートディップ ヒロセ電機 (HIROSE) 87071993 HIF3Bシリーズ フォー・ウォールストレートディップ
ヒロセ電機 (HIROSE) 1個
￥149
 注文コードが変更になりました
