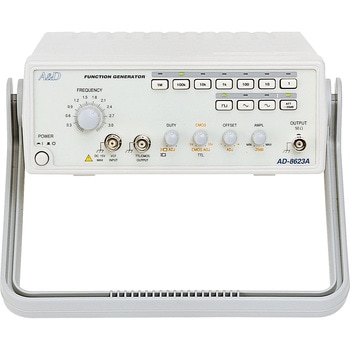

マルチファンクションジェネレーター

仕様

方形波対称性/±2%(0.3Hz〜100kHz)
アッテネータ(減衰器)/-20dB±1dB

出力電圧

(TTL出力)3Vpp以上
(CMOS出力)4Vpp±1Vpp〜14.5Vpp±0.5Vppの範囲で調整可

立ち上り/立ち下がり時間

(方形波)100ns以下(最大出力時、50Ω終端時)
(TTL出力)25ns以下
(CMOS出力)120ns以下

振幅

(出力)最大20Vpp(開放時)
最大10Vpp(50Ω終端時)

付属品

電源ケーブル1本、出力ケーブル(BNC-ワニロ)1本、取扱説明書

質量(kg)

約2.0

消費電力(W)

約22(約28VA)

電源

AC100V±10%(50Hz/60Hz)

外形寸法(幅W×奥行D×高さH)(mm)

218×261×84(突起部含まず)

出力インピーダンス(Ω)

50±10%

出力波形

方形波、正弦波、三角波、TTL出力、CMOS出力、パルス波、ランプ波、変形正弦波

レンジ

(出力周波数)0.3Hz〜3MHz (7レンジ)

使用温湿度範囲

(仕様保証)23±5℃、80%RH以下(結露しないこと)

デューティー比

20%〜80%まで連続可変(1MHz時)

歪率(%)

(正弦波)1以下(0.3Hz〜200kHz)

オフセット

(DC)±10V(開放時)、±5V(50Ω終端時)

周波数精度

(出力)ダイアル制度±(5%+1Hz)(ダイアル3の位置における精度)

内容量

1台

関連資料

メーカーカタログはこちら(15MByte)
