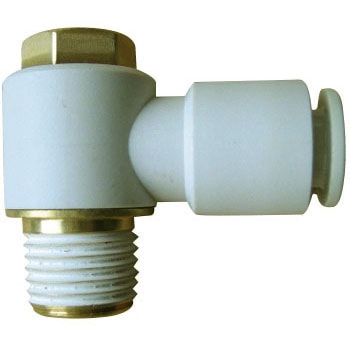

ユニバーサルエルボユニオン KQ2V

Name: ユニバーサルエルボユニオン KQ2V
Brand: SMC

ボディの六角頭部をボックスレンチで締付ける狭いスペース用のエルボユニオン。

色

ボディ：白色系
リリースブッシュ：ライトグレー

周囲温度および使用流体温度(℃)

-5～60
水の場合：0～40(凍結なきこと)

使用流体空気・水使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 内容量1個

お気に入りに追加

14件中 1～14件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2V04-01S KQ2V04-M5 KQ2V06-01S KQ2V06-02S KQ2V06-M5 KQ2V08-01S KQ2V08-02S KQ2V08-03S KQ2V10-02S KQ2V10-03S KQ2V12-03S KQ2V12-04S KQ2V16-03S KQ2V16-04S	寸法A(mm) 選択解除 15 22.5 24.5 25 25.5 29.5 30 32 33.5 40.5 41.5	寸法D1(Φmm) 選択解除 10.4 12.8 15.2 18.5 20.9 26.5	寸法D2(Φmm) 選択解除 9.8 13.4 15.4 17.6 20.6 25.2 32.3	寸法H(mm) 選択解除 8 10 12 14 17 21	寸法L1(mm) 選択解除 20.5 22 23.5 24 27.5 28.5 31 34 39	寸法L2(mm) 選択解除 11 12 13.6 14.6 18 19 19.4 20.9 24.1 25.4 28.6	寸法L3(mm) 選択解除 18.5 25.6 27.6 30.5 31 35 35.4 37.4 40.6 45.4 48.6	寸法M(mm) 選択解除 16 17 18.5 21 22 25	形状選択解除ユニバーサルエルボユニオン	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12 16	ねじの種類選択解除 R	接続ねじ選択解除 M5×0.8 R1/8 R1/4 R3/8 R1/2	参考基準価格(税別)	出荷目安	数量
35605071	KQ2V04-M5 CADデータダウンロード	15	10.4	9.8	8	20.5	11	18.5	16	ユニバーサルエルボユニオン	4	-	M5×0.8	￥400	取扱い終了返品不可	代替品有
35605087	KQ2V04-01S CADデータダウンロード	22.5	10.4	13.4	8	22	13.6	25.6	16	ユニバーサルエルボユニオン	4	-	R1/8	￥373	取扱い終了返品不可	代替品有
35605096	KQ2V06-M5	15	12.8	9.8	8	23.5	12	18.5	17	-	6	-	M5×0.8	￥418	取扱い終了	代替品有
35605105	KQ2V06-01S	22.5	12.8	13.4	8	24	13.6	25.6	17	-	6	-	R1/8	￥391	取扱い終了返品不可	代替品有
35605114	KQ2V06-02S	25	12.8	15.4	10	23.5	18	30.5	17	-	6	-	R1/4	￥445	取扱い終了返品不可	代替品有
35605123	KQ2V08-01S CADデータダウンロード	24.5	15.2	17.6	12	28.5	14.6	27.6	18.5	ユニバーサルエルボユニオン	8	R	R1/8	￥482	取扱い終了返品不可	代替品有
35605132	KQ2V08-02S CADデータダウンロード	25.5	15.2	17.6	12	28.5	18	31	18.5	ユニバーサルエルボユニオン	8	R	R1/4	￥509	取扱い終了返品不可	代替品有
35605157	KQ2V10-02S CADデータダウンロード	29.5	18.5	20.6	14	31	19	35	21	ユニバーサルエルボユニオン	10	R	R1/4	￥587	取扱い終了返品不可	代替品有
35605166	KQ2V10-03S CADデータダウンロード	30	18.5	20.6	14	31	19.4	35.4	21	ユニバーサルエルボユニオン	10	R	R3/8	￥609	取扱い終了返品不可	代替品有
35605175	KQ2V12-03S CADデータダウンロード	32	20.9	25.2	17	34	20.9	37.4	22	ユニバーサルエルボユニオン	12	R	R3/8	￥791	取扱い終了返品不可	代替品有
35605184	KQ2V12-04S CADデータダウンロード	33.5	20.9	25.2	17	34	24.1	40.6	22	ユニバーサルエルボユニオン	12	R	R1/2	￥809	取扱い終了返品不可	代替品有
35605193	KQ2V16-03S CADデータダウンロード	40.5	26.5	32.3	21	39	25.4	45.4	25	ユニバーサルエルボユニオン	16	R	R3/8	￥1,707	取扱い終了返品不可	代替品有
35605202	KQ2V16-04S CADデータダウンロード	41.5	26.5	32.3	21	39	28.6	48.6	25	ユニバーサルエルボユニオン	16	R	R1/2	￥1,747	取扱い終了返品不可	代替品有
35605141	KQ2V08-03S CADデータダウンロード	30	15.2	20.6	14	27.5	19.4	35.4	18.5	ユニバーサルエルボユニオン	8	-	R3/8	￥582	取扱い終了返品不可

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください

配管用ワンタッチ管継手の新着商品

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2E06 SMC 税込￥4,838 ￥4,398

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2Y08 SMC 税込￥3,078 ￥2,798

インサート管継手 KFシリーズ SMC 税込￥428～￥389～

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2S08 SMC 税込￥2,968 ￥2,698

くい込み継手エルボユニオン DLシリーズ DL08 SMC 税込￥31,878 ￥28,980

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2T12 SMC 税込￥4,288 ￥3,898

ニップル(NZ) Zユニオンウシオライティング税込￥20,878 ￥18,980

10 Series(10-KQ2F) SMC 税込￥4,398 ￥3,998

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2H12 SMC 税込￥3,850～￥3,500～

プラグ(PZ/PZM) Zユニオンウシオライティング税込￥5,718 ￥5,198

ワンタッチ管継手ステンレスシリーズ KQ2-G(KQ互換) SMC 税込￥17,578～￥15,980～

KQ2U - ブランチ(KQ2U16) SMC 税込￥6,048 ￥5,498

くい込み継手エルボユニオン DLシリーズ DL04 SMC 税込￥24,178～￥21,980～

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2Y06 SMC 税込￥2,748 ￥2,498

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2LU06 SMC 税込￥3,078 ￥2,798

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2L10 SMC 税込￥2,858～￥2,598～

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2H06 SMC 税込￥2,198～￥1,998～

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2V04 SMC 税込￥4,068 ￥3,698

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2H04 SMC 税込￥2,198～￥1,998～

ワンタッチ管継手/クリーン/低発塵 10-KQ2シリーズ 10-KQ2L12 SMC 税込￥3,078 ￥2,798

カテゴリ

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品名	ブランド	内容量	価格	理由
35605071	KQ2V04-M5	41400913	KQ2V04-M5A	ユニバーサルエルボユニオン KQ2V (ガスケットシール) ミリサイズ	SMC	1袋(10個)	￥4,398 税込￥4,838	メーカーモデルチェンジ品(後継品)です
35605087	KQ2V04-01S	41401875	KQ2V04-01AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(10個)	￥3,698 税込￥4,068	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605096	KQ2V06-M5	41400956	KQ2V06-M5A	ユニバーサルエルボユニオン KQ2V (ガスケットシール) ミリサイズ	SMC	1袋(10個)	￥4,198 税込￥4,618	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605105	KQ2V06-01S	41401893	KQ2V06-01AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(10個)	￥3,998 税込￥4,398	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605114	KQ2V06-02S	41401911	KQ2V06-02AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(10個)	￥4,298 税込￥4,728	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605123	KQ2V08-01S	41401936	KQ2V08-01AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(10個)	￥4,598 税込￥5,058	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605132	KQ2V08-02S	41401954	KQ2V08-02AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(10個)	￥4,998 税込￥5,498	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605157	KQ2V10-02S	41208623	KQ2V10-02AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1個	￥499 税込￥549	メーカーモデルチェンジ品(後継品)です。
35605166	KQ2V10-03S	41402015	KQ2V10-03AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(5個)	￥2,998 税込￥3,298	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605175	KQ2V12-03S	41208641	KQ2V12-03AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1個	￥669 税込￥736	メーカーモデルチェンジ品(後継品)です。
35605184	KQ2V12-04S	41402051	KQ2V12-04AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(5個)	￥3,898 税込￥4,288	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605193	KQ2V16-03S	41402076	KQ2V16-03AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(5個)	￥7,798 税込￥8,578	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
35605202	KQ2V16-04S	41402094	KQ2V16-04AS	ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ	SMC	1袋(5個)	￥8,298 税込￥9,128	メーカーモデルチェンジ品(後継品)です。内容量に違いがあります
