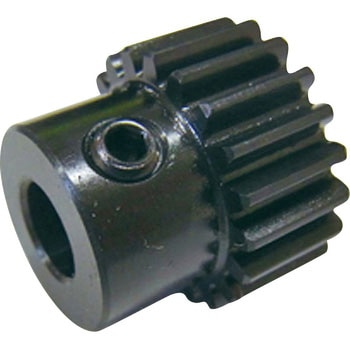

SS 平歯車 モジュール0.8

SS 平歯車 モジュール0.8 KHK(小原歯車工業) SS 平歯車 モジュール0.8 KHK(小原歯車工業) SS 平歯車 モジュール0.8 KHK(小原歯車工業)
(3件のレビュー)

・モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。

モジュール0.8 種別平歯車 材質S45C 表面処理黒染 圧力角(°)20 歯形並歯 精度等級JIS N8級(JIS B 1702-1:1998)、旧JIS 4級(JIS B 1702:1976) 歯面硬度194HB以下 歯面仕上げ切削 バックラッシ(mm)0~0.10 公差AH7 歯切基準面 キー溝寸法(幅×深さ)(mm)- 内容量1個
注意
※精度等級は「相当品」になります。
お気に入りに追加
65件中 1~50件 各品番毎の詳細は注文コードをクリックしてください
注文コード
歯幅E(mm)
ウェブ厚H(mm)
リム径I(Φmm)
穴径A(Φmm)
ねじ穴J(Φmm)
ボス長F(mm)
全長G(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
36825512 SS0.8-15A
CADデータダウンロード
13.6 8 - - 12 13.6 5 3.5 14 22 15
1,140
1,098
1,208 (税込)
5日以内出荷

返品不可
36825564 SS0.8-20A
CADデータダウンロード
13 8 - - 16 17.6 5 4 8 16 20
1,280
1,198
1,318 (税込)
5日以内出荷

返品不可
36825573 SS0.8-20B
CADデータダウンロード
13 8 - - 16 17.6 6 4 8 16 20
1,280
1,098
1,208 (税込)
5日以内出荷

返品不可
36825634 SS0.8-25A
CADデータダウンロード
16 8 - - 20 21.6 5 4 8 16 25
1,290
1,198
1,318 (税込)
5日以内出荷

返品不可
36825677 SS0.8-28A
CADデータダウンロード
18 8 - - 22.4 24 6 4 8 16 28
1,300
1,298
1,428 (税込)
5日以内出荷

返品不可
36825695 SS0.8-30A
CADデータダウンロード
20 8 - - 24 25.6 5 4 8 16 30
1,320
1,298
1,428 (税込)
5日以内出荷

返品不可
36825713 SS0.8-30C
CADデータダウンロード
20 8 - - 24 25.6 8 4 8 16 30
1,320
1,298
1,428 (税込)
5日以内出荷

返品不可
36825774 SS0.8-40A
CADデータダウンロード
28 8 - - 32 33.6 6 4 8 16 40
1,440
1,398
1,538 (税込)
5日以内出荷

返品不可
36825817 SS0.8-45A
CADデータダウンロード
28 8 - - 36 37.6 6 4 8 16 45
1,460
1,398
1,538 (税込)
5日以内出荷

返品不可
36825521 SS0.8-16A
CADデータダウンロード
14.4 8 - - 12.8 14.4 5 3.5 14 22 16
720


取扱い終了

返品不可
36825537 SS0.8-17A
CADデータダウンロード
15.2 8 - - 13.6 15.2 5 3.5 14 22 17
780


取扱い終了

返品不可
36825546 SS0.8-18A
CADデータダウンロード
16 8 - - 14.4 16 5 3.5 14 22 18
780


取扱い終了

返品不可
36825555 SS0.8-19A
CADデータダウンロード
12 8 - - 15.2 16.8 5 4 8 16 19
820


取扱い終了

返品不可
36825582 SS0.8-21A
CADデータダウンロード
14 8 - - 16.8 18.4 6 4 8 16 21
880


取扱い終了

返品不可
36825591 SS0.8-22A
CADデータダウンロード
15 8 - - 17.6 19.2 6 4 8 16 22
880


取扱い終了

返品不可
36825607 SS0.8-23A
CADデータダウンロード
15 8 - - 18.4 20 6 4 8 16 23
950


取扱い終了

返品不可
36825616 SS0.8-24A
CADデータダウンロード
16 8 - - 19.2 20.8 5 4 8 16 24
950


取扱い終了

返品不可
36825625 SS0.8-24B
CADデータダウンロード
16 8 - - 19.2 20.8 6 4 8 16 24
950


取扱い終了

返品不可
36825643 SS0.8-25B
CADデータダウンロード
16 8 - - 20 21.6 6 4 8 16 25
950


取扱い終了

返品不可
36825652 SS0.8-26A
CADデータダウンロード
18 8 - - 20.8 22.4 6 4 8 16 26
970


取扱い終了

返品不可
36825661 SS0.8-27A
CADデータダウンロード
18 8 - - 21.6 23.2 6 4 8 16 27
970


取扱い終了

返品不可
36825686 SS0.8-29A
CADデータダウンロード
20 8 - - 23.2 24.8 6 4 8 16 29
990


取扱い終了

返品不可
36825704 SS0.8-30B
CADデータダウンロード
20 8 - - 24 25.6 6 4 8 16 30
1,000


取扱い終了

返品不可
36825722 SS0.8-32A
CADデータダウンロード
22 8 - - 25.6 27.2 6 4 8 16 32
1,010


取扱い終了

返品不可
36825731 SS0.8-34A
CADデータダウンロード
22 8 - - 27.2 28.8 6 4 8 16 34
1,070


取扱い終了

返品不可
36825747 SS0.8-35A
CADデータダウンロード
25 8 - - 28 29.6 6 4 8 16 35
1,070


取扱い終了

返品不可
36825756 SS0.8-36A
CADデータダウンロード
25 8 - - 28.8 30.4 6 4 8 16 36
1,140


取扱い終了

返品不可
36825765 SS0.8-38A
CADデータダウンロード
25 8 - - 30.4 32 6 4 8 16 38
1,160


取扱い終了

返品不可
36825783 SS0.8-40B
CADデータダウンロード
28 8 - - 32 33.6 8 4 8 16 40
1,190


取扱い終了

返品不可
36825792 SS0.8-42A
CADデータダウンロード
28 8 - - 33.6 35.2 6 4 8 16 42
1,230


取扱い終了

返品不可
36825801 SS0.8-44A
CADデータダウンロード
28 8 - - 35.2 36.8 6 4 8 16 44
1,240


取扱い終了

返品不可
36825826 SS0.8-46A
CADデータダウンロード
28 8 - - 36.8 38.4 6 4 8 16 46
1,250


取扱い終了

返品不可
36825835 SS0.8-48A
CADデータダウンロード
28 8 - - 38.4 40 6 4 8 16 48
1,280


取扱い終了

返品不可
36825844 SS0.8-50A
CADデータダウンロード
28 8 - - 40 41.6 6 4 8 16 50
1,320


取扱い終了

返品不可
36825853 SS0.8-50B
CADデータダウンロード
28 8 - - 40 41.6 8 4 8 16 50
1,320


取扱い終了

返品不可
36825862 SS0.8-52A
CADデータダウンロード
28 8 - - 41.6 43.2 6 4 8 16 52
1,330


取扱い終了

返品不可
36825871 SS0.8-54A
CADデータダウンロード
28 8 - - 43.2 44.8 6 4 8 16 54
1,340


取扱い終了

返品不可
36825887 SS0.8-55A
CADデータダウンロード
28 8 - - 44 45.6 6 4 8 16 55
1,360


取扱い終了

返品不可
36825896 SS0.8-56A
CADデータダウンロード
28 8 - - 44.8 46.4 6 4 8 16 56
1,370


取扱い終了

返品不可
36825905 SS0.8-58A
CADデータダウンロード
28 8 - - 46.4 48 6 4 8 16 58
1,410


取扱い終了

返品不可
36825914 SS0.8-60A
CADデータダウンロード
28 8 - - 48 49.6 6 4 8 16 60
1,480


取扱い終了

返品不可
36825923 SS0.8-60B
CADデータダウンロード
28 8 - - 48 49.6 8 4 8 16 60
1,480


取扱い終了

返品不可
36825932 SS0.8-62A
CADデータダウンロード
28 8 - - 49.6 51.2 6 4 8 16 62
1,490


取扱い終了

返品不可
36825941 SS0.8-64A
CADデータダウンロード
28 8 - - 51.2 52.8 6 4 8 16 64
1,530


取扱い終了

返品不可
36825957 SS0.8-65A
CADデータダウンロード
28 8 - - 52 53.6 6 4 8 16 65
1,570


取扱い終了

返品不可
36825966 SS0.8-66A
CADデータダウンロード
28 8 - - 52.8 54.4 6 4 8 16 66
1,690


取扱い終了

返品不可
36825975 SS0.8-68A
CADデータダウンロード
28 8 - - 54.4 56 6 4 8 16 68
1,690


取扱い終了

返品不可
36825984 SS0.8-70A
CADデータダウンロード
28 8 - - 56 57.6 6 4 8 16 70
1,760


取扱い終了

返品不可
36825993 SS0.8-70B
CADデータダウンロード
28 8 - - 56 57.6 8 4 8 16 70
1,760


取扱い終了

返品不可
36826002 SS0.8-72A
CADデータダウンロード
28 8 - - 57.6 59.2 6 4 8 16 72
1,850


取扱い終了

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 3
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
36825573
2021-01-22
用途:
80mm三爪チャック回転テーブル作成のメイン歯車に。

協育歯車 平歯車 モジュール0.8 S45C と組み合わせて、80mm三爪チャック回転テーブル作成の歯車として使用。
軸穴がなるべく大きいもので、歯幅が協育歯車 平歯車と同じサイズの物を選ぶと、2割程度高い歯車しかなかった。
まだ部品・加工が揃っていないので、組み立てるにはもう少し時間がかかりますが、他社歯車とも噛み合わせは問題なくスムーズに動きました。

1人が参考にしています
対象商品:
36825512
2018-02-25
用途:
天体望遠鏡の電動フォーカス

モジュールが少し大きいかと思いましたが、
製作してみたらちょうどよかった。
良い歯車をありがとう。

1人が参考にしています
対象商品:
36825835
2013-10-12
用途:
映像撮影機材用に

少し重量がありますが、強度、精度とも満足です。
星を一つひいたのは、規格の数字よりも、軸穴の径が小さかったためです。
大きいよりは良いのでしょうけれど、軸穴のサイズを合わせるために、棒やすりで時間をかけて(歪みの出ないように)サイズを合わせるという作業が必要でした。
棒やすりは、100円均一ショップで販売されていたものでも削れました。
