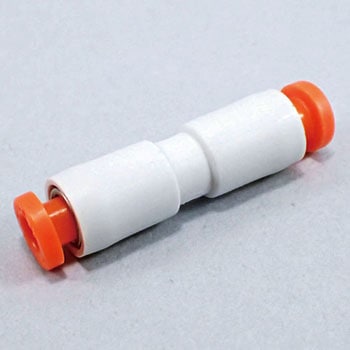

ストレート KQ2H インチサイズ

用途同一方向のチューブ同士の接続に使用。形状ユニオンストレート使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 内容量1袋(10個)

注意

※寸法ΦDは最大径を意味します。

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2H01-00A KQ2H03-00A KQ2H05-00A KQ2H07-00A KQ2H09-00A KQ2H11-00A KQ2H13-00A	寸法D(Φmm) 選択解除 7.1 8.2 9.1 11.1 13.2 15.4 19.3	寸法L(mm) 選択解除 27.6 29.4 32.2 35	寸法M(mm) 選択解除 13.3 14.2 15.6 17	適合チューブ外径(Φmm) 選択解除 3 4 5 7 8 10 12	適合チューブ外径(inch) 選択解除 1/8 5/32 3/16 1/4 5/16 3/8 1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41384707	KQ2H01-00A CADデータダウンロード	7.1	27.6	13.3	3	1/8	￥3,800	￥3,500	￥3,500	￥3,850 （税込）	当日出荷
41384716	KQ2H03-00A CADデータダウンロード	8.2	27.6	13.3	4	5/32	￥3,680	￥3,398	￥3,398	￥3,738 （税込）	当日出荷
41384725	KQ2H05-00A CADデータダウンロード	9.1	27.6	13.3	5	3/16	￥4,670	￥4,398	￥4,398	￥4,838 （税込）	当日出荷
41384734	KQ2H07-00A CADデータダウンロード	11.1	27.6	13.3	7	1/4	￥3,700	￥3,398	￥3,398	￥3,738 （税込）	当日出荷
41384743	KQ2H09-00A CADデータダウンロード	13.2	29.4	14.2	8	5/16	￥4,670	￥4,398	￥4,398	￥4,838 （税込）	3日以内出荷返品不可
41384752	KQ2H11-00A CADデータダウンロード	15.4	32.2	15.6	10	3/8	￥5,400	￥4,898	￥4,898	￥5,388 （税込）	当日出荷
41384761	KQ2H13-00A CADデータダウンロード	19.3	35	17	12	1/2	￥7,640	￥6,698	￥6,698	￥7,368 （税込）	当日出荷
