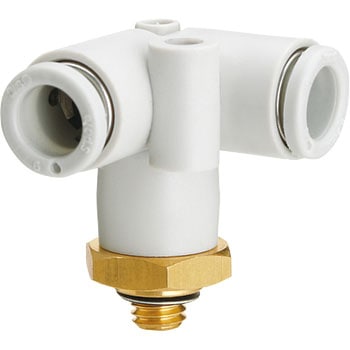

デルタユニオン KQ2D (ガスケットシール) ミリサイズ

デルタユニオン KQ2D (ガスケットシール) ミリサイズ - SMC

デルタユニオン KQ2D (ガスケットシール) ミリサイズ - SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途めねじ部からの直角2方向の分岐配管に使用。寸法M(mm)13.3寸法N(Φmm)3.2寸法O(Φmm)6形状デルタユニオン使用流体空気、水ねじの種類M色ボディー：白色系、リリースブッシュ：ライトグレー使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1袋(10個)

注意

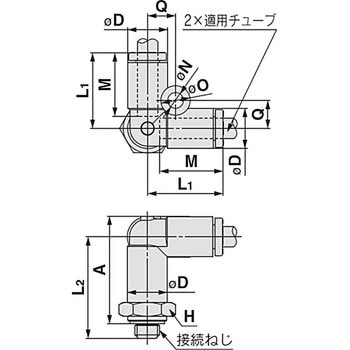

※寸法ΦDは最大径を意味します。

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法A(mm)

寸法D(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法Q(mm)

六角対辺H(mm)

適合チューブ外径(Φmm)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2D04-M5A

CADデータダウンロード

21.8

8.2

15.8

20.7

5.7

10

4

M5×0.8

M5×0.8

￥5,170

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2D04-M5N

CADデータダウンロード

21.8

8.2

15.8

20.7

5.7

10

4

M5×0.8

M5×0.8

￥5,390

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2D04-M6A

CADデータダウンロード

21.8

8.2

15.8

21.7

5.7

10

4

M6×1.0

M6×1.0

￥5,280

￥4,598

￥5,058(税込)

9日以内出荷

返品不可

KQ2D04-M6N

CADデータダウンロード

21.8

8.2

15.8

21.7

5.7

10

4

M6×1.0

M6×1.0

￥5,500

￥4,798

￥5,278(税込)

3日以内出荷

返品不可

KQ2D06-M5A

CADデータダウンロード

23.9

10.4

16.8

21.7

6.7

12

6

M5×0.8

M5×0.8

￥5,720

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2D06-M5N

CADデータダウンロード

23.9

10.4

16.8

21.7

6.7

12

6

M5×0.8

M5×0.8

￥5,940

￥5,298

￥5,828(税込)

3日以内出荷

返品不可

KQ2D06-M6A

CADデータダウンロード

23.9

10.4

16.8

22.7

6.7

12

6

M6×1.0

M6×1.0

￥5,940

￥5,298

￥5,828(税込)

3日以内出荷

返品不可

KQ2D06-M6N

CADデータダウンロード

23.9

10.4

16.8

22.7

6.7

12

6

M6×1.0

M6×1.0

￥6,160

￥5,398

￥5,938(税込)

3日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
