ユニオンティー
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
- 用途
- チューブとチューブの接続(同径)
- 材質
- 【金属本体】黄銅+ニッケルメッキ、【樹脂本体】ポリブチレンテレフタレート(PBT)、【開放リング】ポリアセタール(POM)
- 形状
- ユニオンティー
- 色
- 開放リング：ホワイト、樹脂本体：ライトグレー
- 質量(g)
- 7.5
- タイプ
- 標準タイプ
- 最高使用圧力(MPa)
- 1
- オリフィス径(Φmm)
- 2.8

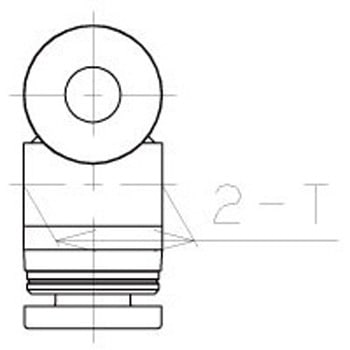

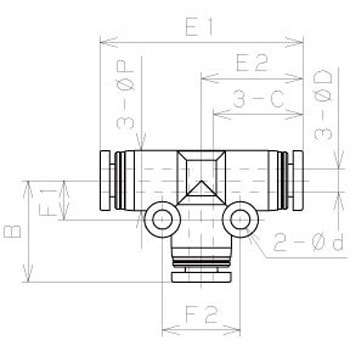

- 寸法E(mm)
- 17.2
- 寸法B(mm)
- 17.2
- 寸法C(mm)
- 14.9
- チューブ外径(Φmm)
- 3.97
- 寸法d(Φmm)
- 3.2
- 使用流体
- 空気、水(条件有)
- 適合チューブ外径(inch)
- 5/32
- 寸法F1(mm)
- 6.5
- 寸法F2(mm)
- 13
- 材質(金属フード)/処理
- 黄銅(無電解ニッケルメッキ)
- 寸法P(Φmm)
- 10
- 使用真空圧力(kPa)
- -100
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1袋(10個)
