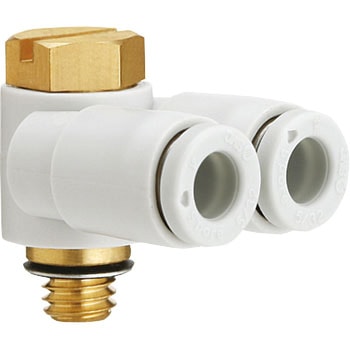

ブランチユニバーサルエルボ KQ2Z (ガスケットシール) ミリサイズ
- 有効断面積(mm2)
- (ナイロン)3.4
(ウレタン)3.4 - ねじ規格
- 取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)
- 用途
- ボディの六角頭部をボックスレンチで締付けると共に分岐配管用のエルボユニオン。
- 適合チューブ外径(Φmm)
- 4
- 接続ねじ
- M5×0.8
- 形状
- ブランチユニバーサルエルボ
- 色
- ボディー：白色系、リリースブッシュ：ライトグレー
- 質量(g)
- 6.2
- 管接続口径
- M5×0.8

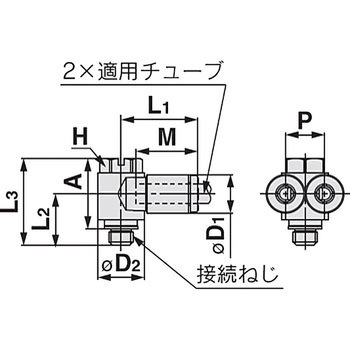

- 寸法L1(mm)
- 16.5
- 寸法A(mm)
- 15.4
- ねじの種類
- M
- 寸法D1(Φmm)
- 8.2
- 寸法D2(Φmm)
- 9.8
- 寸法L2(mm)
- 10.9
- 寸法P(mm)
- 8.2
- 寸法L3(mm)
- 18.4
- 寸法M(mm)
- 13.3
- 使用流体
- 空気、水
- 使用圧力範囲
- -100kPa～1MPa
- 保証耐圧力(MPa)
- 3
- 周囲温度および使用流体温度(℃)
- -5～60、水の場合：0～40(凍結なきこと)
- 六角対辺H(mm)
- 8
- 最小穴径(mm)
- 2.5
- 内容量
- 1袋(10個)
注意
※寸法ΦD1は最大径を意味します。汎用管継手 の新着商品
