ロングエルボユニオン KQ2W (シール剤なし) ミリサイズ

ロングエルボユニオン KQ2W (シール剤なし) ミリサイズ - SMC

ロングエルボユニオン KQ2W (シール剤なし) ミリサイズ - SMC

ねじ規格: 取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途: 基本的にはエルボユニオンと同一に使用。相違点は配管を立体化して継手の干渉を防止する場合に使用。
形状: ロングエルボユニオン
使用流体: 空気、水
ねじの種類: RRc
色: ボディー：白色系、リリースブッシュ：ライトグレー
シール方式: 【おねじ】(-)シール剤なし
使用圧力範囲: -100kPa～1MPa
保証耐圧力(MPa): 3
周囲温度および使用流体温度(℃): -5～60、水の場合：0～40(凍結なきこと)

注意

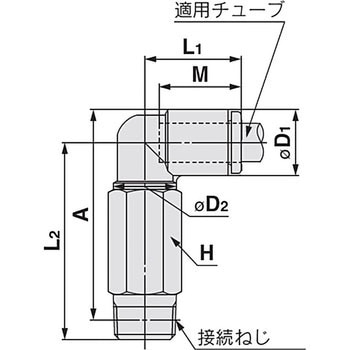

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

38種類すべて表示中

注文コード

品番

内容量

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(Φmm)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2W04-01A

CADデータダウンロード

1袋(10個)

30.9

8.2

10

14.8

29.9

13.3

10

4

1/8

R1/8

￥4,220

￥3,798

￥4,178(税込)

3日以内出荷

返品不可

KQ2W04-01N

CADデータダウンロード

1袋(10個)

30.9

8.2

10

14.8

29.9

13.3

10

4

1/8

R1/8

￥4,440

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

KQ2W04-02A

CADデータダウンロード

1袋(10個)

32.7

8.2

10

14.8

33.3

13.3

14

4

1/4

R1/4

￥5,160

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2W04-02N

CADデータダウンロード

1袋(10個)

32.7

8.2

10

14.8

33.3

13.3

14

4

1/4

R1/4

￥5,490

￥4,798

￥5,278(税込)

9日以内出荷

返品不可

KQ2W06-01A

CADデータダウンロード

1袋(10個)

33.1

10.4

10

15.5

31

13.3

10

6

1/8

R1/8

￥4,110

￥3,698

￥4,068(税込)

4日以内出荷

返品不可

KQ2W06-01N

CADデータダウンロード

1袋(10個)

33.1

10.4

10

15.5

31

13.3

10

6

1/8

R1/8

￥4,440

￥3,998

￥4,398(税込)

11日以内出荷

返品不可

KQ2W06-02A

CADデータダウンロード

1袋(10個)

34.9

10.4

10

15.5

34.4

13.3

14

6

1/4

R1/4

￥5,160

￥4,498

￥4,948(税込)

4日以内出荷

返品不可

KQ2W06-02N

CADデータダウンロード

1袋(10個)

34.9

10.4

10

15.5

34.4

13.3

14

6

1/4

R1/4

￥5,710

￥4,998

￥5,498(税込)

9日以内出荷

返品不可

KQ2W06-03A

CADデータダウンロード

1袋(10個)

35.8

10.4

10

15.5

35.7

13.3

17

6

3/8

R3/8

￥7,580

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2W06-03N

CADデータダウンロード

1袋(10個)

35.8

10.4

10

15.5

35.7

13.3

17

6

3/8

R3/8

￥8,240

￥7,198

￥7,918(税込)

9日以内出荷

返品不可

KQ2W08-01A

CADデータダウンロード

1袋(10個)

35.9

13.2

10

16.4

32.4

14.2

10

8

1/8

R1/8

￥5,680

￥4,998

￥5,498(税込)

4日以内出荷

返品不可

KQ2W08-01N

CADデータダウンロード

1袋(10個)

35.9

13.2

10

16.4

32.4

14.2

10

8

1/8

R1/8

￥6,010

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2W08-02A

CADデータダウンロード

1袋(10個)

41

13.2

12

17.2

39.1

14.2

14

8

1/4

R1/4

￥6,000

￥5,298

￥5,828(税込)

4日以内出荷

返品不可

KQ2W08-02N

CADデータダウンロード

1袋(10個)

41

13.2

12

17.2

39.1

14.2

14

8

1/4

R1/4

￥6,550

￥5,498

￥6,048(税込)

9日以内出荷

返品不可

KQ2W08-03A

CADデータダウンロード

1袋(10個)

40.7

13.2

12

17.2

39.2

14.2

17

8

3/8

R3/8

￥8,000

￥6,998

￥7,698(税込)

3日以内出荷

返品不可

KQ2W08-03N

CADデータダウンロード

1袋(10個)

40.7

13.2

12

17.2

39.2

14.2

17

8

3/8

R3/8

￥8,660

￥7,498

￥8,248(税込)

9日以内出荷

返品不可

KQ2W10-02A

CADデータダウンロード

1袋(5個)

56.2

15.9

17

19.3

52.9

15.6

17

10

1/4

R1/4

￥3,890

￥3,298

￥3,628(税込)

3日以内出荷

返品不可

KQ2W10-02N

CADデータダウンロード

1袋(5個)

56.2

15.9

17

19.3

52.9

15.6

17

10

1/4

R1/4

￥4,330

￥3,798

￥4,178(税込)

3日以内出荷

返品不可

KQ2W10-03A

CADデータダウンロード

1袋(5個)

51.4

15.9

17

19.3

48.5

15.6

17

10

3/8

R3/8

￥4,000

￥3,500

￥3,850(税込)

3日以内出荷

返品不可

KQ2W10-03N

CADデータダウンロード

1袋(5個)

51.4

15.9

17

19.3

48.5

15.6

17

10

3/8

R3/8

￥4,440

￥3,898

￥4,288(税込)

9日以内出荷

返品不可

KQ2W10-04A

CADデータダウンロード

1袋(5個)

54.1

15.9

17

19.3

52.5

15.6

22

10

1/2

R1/2

￥5,100

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2W10-04N

CADデータダウンロード

1袋(5個)

54.1

15.9

17

19.3

52.5

15.6

22

10

1/2

R1/2

￥5,980

￥5,198

￥5,718(税込)

9日以内出荷

返品不可

KQ2W12-02A

CADデータダウンロード

1袋(5個)

58.8

18.5

17

21.5

54.2

17

17

12

1/4

R1/4

￥4,100

￥3,598

￥3,958(税込)

9日以内出荷

返品不可

KQ2W12-02N

CADデータダウンロード

1袋(5個)

58.8

18.5

17

21.5

54.2

17

17

12

1/4

R1/4

￥4,540

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

KQ2W12-03A

CADデータダウンロード

1袋(5個)

54

18.5

17

21.5

49.8

17

17

12

3/8

R3/8

￥4,160

￥3,698

￥4,068(税込)

3日以内出荷

返品不可

KQ2W12-03N

CADデータダウンロード

1袋(5個)

54

18.5

17

21.5

49.8

17

17

12

3/8

R3/8

￥4,600

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

KQ2W12-04A

CADデータダウンロード

1袋(5個)

56.7

18.5

17

21.5

53.8

17

22

12

1/2

R1/2

￥5,160

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2W12-04N

CADデータダウンロード

1袋(5個)

56.7

18.5

17

21.5

53.8

17

22

12

1/2

R1/2

￥6,040

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2W16-02A

CADデータダウンロード

1袋(5個)

66.2

23.8

21

27.1

59

20.6

17

16

1/4

R1/4

￥4,530

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

KQ2W16-02N

CADデータダウンロード

1袋(5個)

66.2

23.8

21

27.1

59

20.6

17

16

1/4

R1/4

￥4,970

￥4,298

￥4,728(税込)

9日以内出荷

返品不可

KQ2W16-03A

CADデータダウンロード

1袋(5個)

66.5

23.8

21

27.1

59.7

20.6

22

16

3/8

R3/8

￥6,090

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2W16-03N

CADデータダウンロード

1袋(5個)

66.5

23.8

21

27.1

59.7

20.6

22

16

3/8

R3/8

￥7,570

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2W16-04A

CADデータダウンロード

1袋(5個)

63.9

23.8

21

27.1

58.4

20.6

22

16

1/2

R1/2

￥6,460

￥5,598

￥6,158(税込)

9日以内出荷

返品不可

KQ2W16-04N

CADデータダウンロード

1袋(5個)

63.9

23.8

21

27.1

58.4

20.6

22

16

1/2

R1/2

￥8,380

￥7,198

￥7,918(税込)

9日以内出荷

返品不可

KQ2W23-01A

CADデータダウンロード

1袋(10個)

30.8

7.1

10

14.5

30.3

13.3

10

3.2

1/8

R1/8

￥4,220

￥3,798

￥4,178(税込)

9日以内出荷

返品不可

KQ2W23-01N

CADデータダウンロード

1袋(10個)

30.8

7.1

10

14.5

30.3

13.3

10

3.2

1/8

R1/8

￥4,440

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

KQ2W23-02A

CADデータダウンロード

1袋(10個)

31.7

7.1

10

14.5

32.8

13.3

14

3.2

1/4

R1/4

￥6,480

￥5,598

￥6,158(税込)

9日以内出荷

返品不可

KQ2W23-02N

CADデータダウンロード

1袋(10個)

31.7

7.1

10

14.5

32.8

13.3

14

3.2

1/4

R1/4

￥6,810

￥5,898

￥6,488(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
