XHコネクター ベース付ポスト



XHコネクター ベース付ポスト 4.89 (9件の商品レビュー)

仕様
クリンチ有り
RoHS対応品
使用温度範囲(℃)
-25〜+85
(通電時の温度上昇値を含む)
規格
Recognised E 60389
Certified LR 20812
J50014297
定格電流(A)
3 AC・DC
(AWG#22使用時)
接触抵抗(mΩ)
初期:10以下
環境試験後:20以下
適合
XHP-※
材質
黄銅・66ナイロン
ナチュラル(白)
定格電圧(V)
250 AC・DC
耐電圧
AC 1000V・1分間
表面処理
銅下地付すずめっき(リフロー処理)
電線抱合範囲AWG(#)
30〜22
絶縁抵抗(MΩ)
1000以上
適合プリント基板厚さ(mm)
1.6

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
49 件中 1 - 49 件
注文
コード

品番
内容量
極数
寸法A(mm)
寸法B(mm)
形態
参考
基準
価格
通常価格 購入数 販売価格
(税別)
出荷
関連
数量
34953371 B2B-XH-A(LF)(SN) 1パック(10個) 2 2.5 7.4 トップ型 オープン
¥100 1 ¥100
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953387 B3B-XH-A(LF)(SN) 1パック(10個) 3 5 9.9 トップ型 オープン
¥119 1 ¥119
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953396 B4B-XH-A(LF)(SN) 1パック(10個) 4 7.5 12.4 トップ型 オープン
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

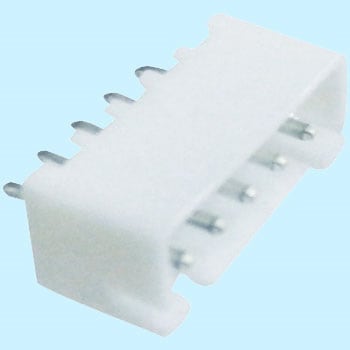

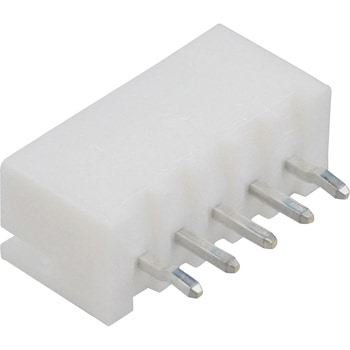

34953405 B5B-XH-A(LF)(SN) 1パック(10個) 5 10 14.9 トップ型 オープン
¥189 1 ¥189
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953414 B6B-XH-A(LF)(SN) 1パック(10個) 6 12.5 17.4 トップ型 オープン
¥219 1 ¥219
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

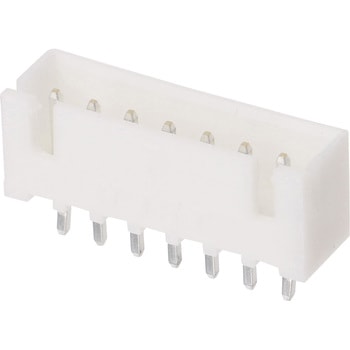

34953423 B7B-XH-A(LF)(SN) 1パック(10個) 7 15 19.9 トップ型 オープン
¥259 1 ¥259
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

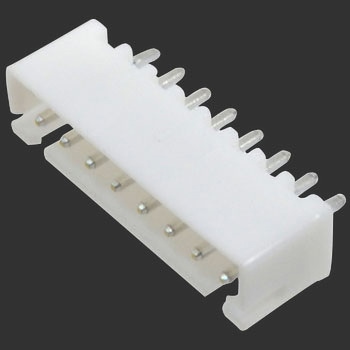

34953432 B8B-XH-A(LF)(SN) 1パック(10個) 8 17.5 22.4 トップ型 オープン
¥289 1 ¥289
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

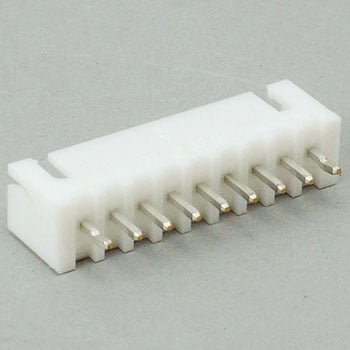

34953441 B9B-XH-A(LF)(SN) 1パック(10個) 9 20 24.9 トップ型 オープン
¥319 1 ¥319
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953457 B10B-XH-A(LF)(SN) 1パック(10個) 10 22.5 27.4 トップ型 オープン
¥349 1 ¥349
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953466 B11B-XH-A(LF)(SN) 1パック(10個) 11 25.0 29.9 トップ型 オープン
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953475 B12B-XH-A(LF)(SN) 1パック(10個) 12 27.5 32.4 トップ型 オープン
¥419 1 ¥419
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953484 B13B-XH-A(LF)(SN) 1パック(10個) 13 30.0 34.9 トップ型 オープン
¥349 1 ¥349
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

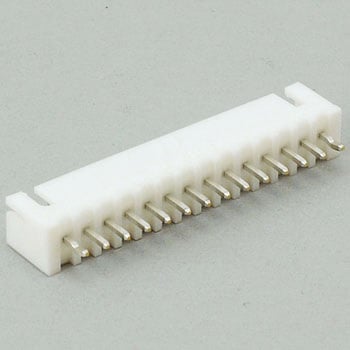

34953493 B14B-XH-A(LF)(SN) 1パック(10個) 14 32.5 37.4 トップ型 オープン
¥489 1 ¥489
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

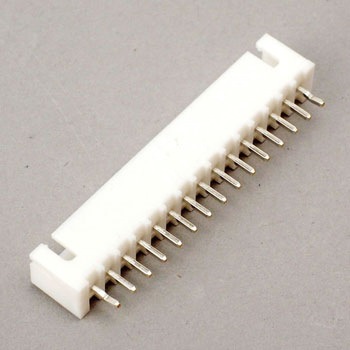

34953502 B15B-XH-A(LF)(SN) 1パック(10個) 15 35.0 39.9 トップ型 オープン
¥519 1 ¥519
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953511 B16B-XH-A(LF)(SN) 1パック(10個) 16 37.5 42.4 トップ型 オープン
¥659 1 ¥659
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

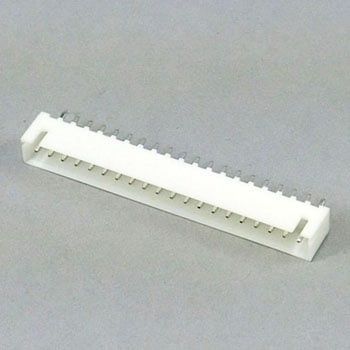

34953527 B20B-XH-A(LF)(SN) 1パック(10個) 20 47.5 52.4 トップ型 オープン
¥699 1 ¥699
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953536 S2B-XH-A(LF)(SN) 1パック(10個) 2 2.5 7.4 サイド型 オープン
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953545 S3B-XH-A(LF)(SN) 1パック(10個) 3 5 9.9 サイド型 オープン
¥259 1 ¥259
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953554 S4B-XH-A(LF)(SN) 1パック(10個) 4 7.5 12.4 サイド型 オープン
¥209 1 ¥209
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953563 S5B-XH-A(LF)(SN) 1パック(10個) 5 10 14.9 サイド型 オープン
¥259 1 ¥259
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

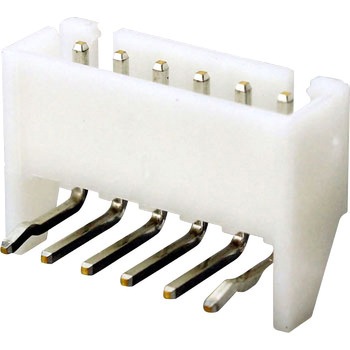

34953572 S6B-XH-A(LF)(SN) 1パック(10個) 6 12.5 17.4 サイド型 オープン
¥299 1 ¥299
欠品中
34953581 S7B-XH-A(LF)(SN) 1パック(10個) 7 15 19.9 サイド型 オープン
¥349 1 ¥349
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953597 S8B-XH-A(LF)(SN) 1パック(10個) 8 17.5 22.4 サイド型 オープン
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

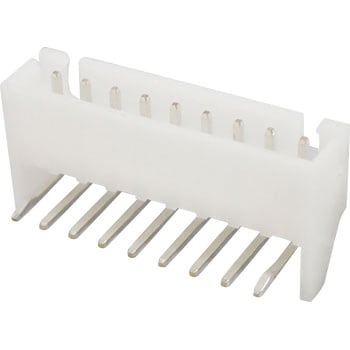

34953606 S9B-XH-A(LF)(SN) 1パック(10個) 9 20 24.9 サイド型 オープン
¥449 1 ¥449
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953615 S10B-XH-A(LF)(SN) 1パック(10個) 10 22.5 27.4 サイド型 オープン
¥489 1 ¥489
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

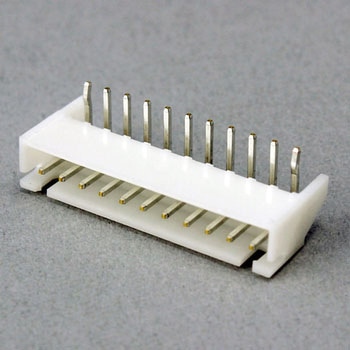

34953624 S11B-XH-A(LF)(SN) 1パック(10個) 11 25.0 29.9 サイド型 オープン
¥529 1 ¥529
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

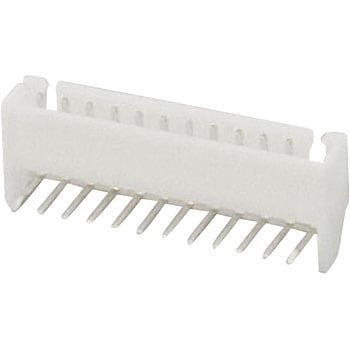

34953633 S12B-XH-A(LF)(SN) 1パック(10個) 12 27.5 32.4 サイド型 オープン
¥579 1 ¥579
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953642 S13B-XH-A(LF)(SN) 1パック(10個) 13 30.0 34.9 サイド型 オープン
¥429 1 ¥429
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953651 S14B-XH-A(LF)(SN) 1パック(10個) 14 32.5 37.4 サイド型 オープン
¥669 1 ¥669
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
34953667 S15B-XH-A(LF)(SN) 1パック(10個) 15 35.0 39.9 サイド型 オープン
¥719 1 ¥719
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34953676 S16B-XH-A(LF)(SN) 1パック(10個) 16 37.5 42.4 サイド型 オープン
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
08527032 B2B-XH-A(LF)(SN) 1パック(1000個) 2 2.5 7.4 トップ型 オープン 返品不可 廃番 代替品有
08527041 B3B-XH-A(LF)(SN) 1パック(1000個) 3 5 9.9 トップ型 オープン 返品不可 廃番 代替品有
08527057 B4B-XH-A(LF)(SN) 1パック(500個) 4 7.5 12.4 トップ型 オープン 返品不可 廃番 代替品有
08527066 B5B-XH-A(LF)(SN) 1パック(500個) 5 10 14.9 トップ型 オープン 返品不可 廃番 代替品有
08527075 B6B-XH-A(LF)(SN) 1パック(500個) 6 12.5 17.4 トップ型 オープン 返品不可 廃番 代替品有
08527084 B7B-XH-A(LF)(SN) 1パック(500個) 7 15 19.9 トップ型 オープン 返品不可 廃番 代替品有
08527093 B8B-XH-A(LF)(SN) 1パック(250個) 8 17.5 22.4 トップ型 オープン 返品不可 廃番 代替品有
08527102 B9B-XH-A(LF)(SN) 1パック(250個) 9 20 24.9 トップ型 オープン 返品不可 廃番 代替品有
08527111 B10B-XH-A(LF)(SN) 1パック(250個) 10 22.5 27.4 トップ型 オープン 返品不可 廃番 代替品有
08527127 S2B-XH-A(LF)(SN) 1パック(1000個) 2 2.5 7.4 サイド型 オープン 返品不可 廃番 代替品有
08527136 S3B-XH-A(LF)(SN) 1パック(1000個) 3 5 9.9 サイド型 オープン 返品不可 廃番 代替品有
08527145 S4B-XH-A(LF)(SN) 1パック(500個) 4 7.5 12.4 サイド型 オープン 返品不可 廃番 代替品有
08527154 S5B-XH-A(LF)(SN) 1パック(500個) 5 10 14.9 サイド型 オープン 返品不可 廃番 代替品有
08527163 S6B-XH-A(LF)(SN) 1パック(500個) 6 12.5 17.4 サイド型 オープン 返品不可 廃番 代替品有
08527172 S7B-XH-A(LF)(SN) 1パック(250個) 7 15 19.9 サイド型 オープン 返品不可 廃番 代替品有
08527181 S8B-XH-A(LF)(SN) 1パック(250個) 8 17.5 22.4 サイド型 オープン 返品不可 廃番 代替品有
08527197 S9B-XH-A(LF)(SN) 1パック(250個) 9 20 24.9 サイド型 オープン 返品不可 廃番 代替品有
08527206 S10B-XH-A(LF)(SN) 1パック(250個) 10 22.5 27.4 サイド型 オープン 返品不可 廃番 代替品有
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





相当品がございます、是非ご確認ください。

旧注文コード
品番
  新注文コード
品番
    理由
08527032
B2B-XH-A(LF)(SN)
34953371
B2B-XH-A(LF)(SN)
B2B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953371 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥100
内容量に違いがあります。
08527041
B3B-XH-A(LF)(SN)
34953387
B3B-XH-A(LF)(SN)
B3B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953387 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥119
内容量に違いがあります。
08527057
B4B-XH-A(LF)(SN)
34953396
B4B-XH-A(LF)(SN)
B4B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953396 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥149
内容量に違いがあります。
08527066
B5B-XH-A(LF)(SN)
34953405
B5B-XH-A(LF)(SN)
B5B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953405 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥189
内容量に違いがあります。
08527075
B6B-XH-A(LF)(SN)
34953414
B6B-XH-A(LF)(SN)
B6B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953414 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥219
内容量に違いがあります。
08527084
B7B-XH-A(LF)(SN)
34953423
B7B-XH-A(LF)(SN)
B7B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953423 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥259
内容量に違いがあります。
08527093
B8B-XH-A(LF)(SN)
34953432
B8B-XH-A(LF)(SN)
B8B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953432 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥289
内容量に違いがあります。
08527102
B9B-XH-A(LF)(SN)
34953441
B9B-XH-A(LF)(SN)
B9B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953441 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥319
内容量に違いがあります。
08527111
B10B-XH-A(LF)(SN)
34953457
B10B-XH-A(LF)(SN)
B10B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953457 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥349
内容量に違いがあります。
08527127
S2B-XH-A(LF)(SN)
34953536
S2B-XH-A(LF)(SN)
S2B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953536 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥149
内容量に違いがあります。
08527136
S3B-XH-A(LF)(SN)
34953545
S3B-XH-A(LF)(SN)
S3B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953545 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥259
内容量に違いがあります。
08527145
S4B-XH-A(LF)(SN)
34953554
S4B-XH-A(LF)(SN)
S4B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953554 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥209
内容量に違いがあります。
08527154
S5B-XH-A(LF)(SN)
34953563
S5B-XH-A(LF)(SN)
S5B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953563 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥259
内容量に違いがあります。
08527163
S6B-XH-A(LF)(SN)
34953572
S6B-XH-A(LF)(SN)
S6B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953572 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥299
内容量に違いがあります。
08527172
S7B-XH-A(LF)(SN)
34953581
S7B-XH-A(LF)(SN)
S7B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953581 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥349
内容量に違いがあります。
08527181
S8B-XH-A(LF)(SN)
34953597
S8B-XH-A(LF)(SN)
S8B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953597 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥399
内容量に違いがあります。
08527197
S9B-XH-A(LF)(SN)
34953606
S9B-XH-A(LF)(SN)
S9B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953606 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥449
内容量に違いがあります。
08527206
S10B-XH-A(LF)(SN)
34953615
S10B-XH-A(LF)(SN)
S10B-XH-A(LF)(SN) XHコネクター ベース付ポスト 日本圧着端子製造(JST) 34953615 XHコネクター ベース付ポスト
日本圧着端子製造(JST) 1パック(10個)
¥489
内容量に違いがあります。

平均満足度: 4.89  総レビュー件数: 9 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5 (このレビューは、0人が参考にしています。)

用途: 基板への配線

趣味の電子工作で、このコネクタを多用するようになり、
なるべく安価なところを探していました。
今までは秋葉原での店頭買い、また、本家製造元の販売サイトを
利用していましたが価格は決して安くはなかったです。
個人ですが、結構数多く使用するのでこの価格設定は助かります。

これは注文コード 34953371 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-12-25]

満足度: 5 (このレビューは、0人が参考にしています。)

用途: マイコン実習

B3B-XH-A(LF)(SN)を購入。
学生達のマイコン実習で使用するロボットカーのLiPoバッテリーの電圧管理に使用。
2セルバッテリーのバランス充電時の延長に、ロボットカーにバッテリーを積載した後の電圧監視にぴったりです。

これは注文コード 34953387 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-12-13]

満足度: 5 (このレビューは、0人が参考にしています。)

用途: 基板試作

ストック部品の補充に利用させてもらいました。
JST製コネクタをもっと多品種(SH等)を扱ってもらえると助かるんですが・・・
XH以外は10個単位で買えないのもちょっと困りますね。

これは注文コード 34953371 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-10-18]

満足度: 5 (このレビューは、0人が参考にしています。)

用途: 製造用の部材

依然間違って別のを大量に注文してへこんだので、今回はちゃんと型番チェックした。

これは注文コード 34953371 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-09-08]

満足度: 5 (このレビューは、0人が参考にしています。)

用途: 会社で使用

秋葉原で探しまわったけど、16ピンは見つからなかったので、ありがたいです。

これは注文コード 34953511 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-04-23]

満足度: 5 (このレビューは、0人が参考にしています。)

用途: 自社製基板の部品として

小さいがしっかりと接続できて非常に使いやすい。
また、ピン数の種類も多く応用範囲が広い。

これは注文コード 34953371 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-09-09]

満足度: 4 (このレビューは、0人が参考にしています。)

用途: 試作に使用

問題無く使用できました。

これは注文コード 34953371 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-04-15]

満足度: 5 (このレビューは、0人が参考にしています。)

用途: マイコンドライバ基板の電源接続部

確実な接続感が気に入っています。

これは注文コード 34953371 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-03-06]
