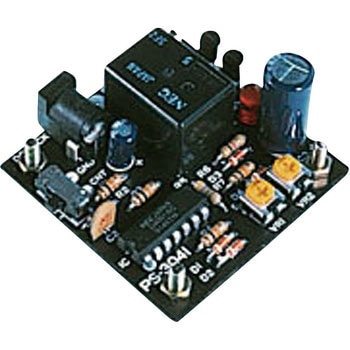

リレー付間欠タイマ
コンデンサの選択と半固定抵抗の調整により、Aモード(約0.5~15秒)及びBモード(約10~300秒)の範囲で電球などを点滅動作できる間欠タイマキットです。それぞれのモード範囲内であればリレーのON時間、OFF時間を独立して設定できます。DCジャック付きですのでACアダプタとワンタッチ接続できます。外部コントロール端子付きです。(LOWアクティブ、C-MOS入力)
種類工作キット
コントロール(入力)LOWアクティブ
パルス幅Aモード(約0.5~15秒)、Bモード(約10~300秒)
リレー(接点容量93A(AC100V、白熱灯などの抵抗負荷の場合)
基板寸法(mm)50×50
消費電流(mA)リレーON時約90、リレーOFF時約1(DC6V時)
電源電圧(V)DC6~8
内容量1個
注意
※動作電源等は別途ご準備下さい。
機構部品(電子部品) の新着商品
カテゴリ
商品レビュー
- 対象商品:
- 11659628
2018-04-25
- 用途:
- 旧車の間欠ワイパーに使用
RT50 コロナ ハードトップの間欠ワイパーに自作しました。社外品でワイパーコントロール等販売有るようですが、高価です。12v動作で無いのが不便です。
1人が参考にしています
- 対象商品:
- 11659628
2018-01-04
- 用途:
- カメラシャッターの間欠作動用
農・林・水産業
組立は説明書が十分すぎる説明で良くわかります。
また周辺機器へ組付けも易いです。
欲を言えば、選択使用の間欠時間設定用コンデンサを2ケ共基板に組み込める構造でジャンパーワイヤーでつなぐのが弊方には望ましく...組付け後の交換は半田を外す作業が面倒故。
1人が参考にしています
- 対象商品:
- 11659628
2017-03-06
- 用途:
- オゾン発生器の間歇運転の為
小野歯科医院 様
(医療・福祉・介護関連業)
他にこのようなキットは無かったので購入しましたが、以下の2点を改良してほしいと思います。
1.電源がDCジャックのみで、しかも現在稀になっているセンターマイナスとなっている。
2.リレー接点出力がハンダ付けとなっている。
以上で、基板の大きさの拡大、多少の単価が高くなっての良いので端子台でのインターフェイスとしてもらいたい。
4人が参考にしています
- 対象商品:
- 11659628
2017-06-02
- 用途:
- 車のワイパー用
齋藤電装 様
完成品だと思った。自分で組み立てるのは面倒です。忙しい人には無理。
2人が参考にしています
