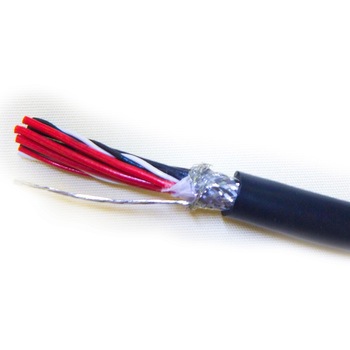

サーボモータ用信号ケーブル(固定配線用)

用途サーボモータ用信号ケーブル 仕様【ナンバリング】B：絶縁体上に数字マークをマーキングする ピッチ(mm)【対撚り】A/白×赤：20、白×黒：14、黒×赤：17 電圧(V)30 温度(℃)80 外径(Φmm)【集合撚り】5.5、【編組シールド】6.1 記号A66L-0001-0286(ナンバリング) 材質(シース)耐油耐熱PVC 材質(絶縁体)耐熱PVC 構成【対撚り】A：白×赤、白×黒、黒×赤、【編組シールド・ドレン線】編組シールド下に錫メッキ軟銅線(12/0.18)を、1条添える 芯数A：6芯、B：3対 伸び(%)【絶縁体】100以上、【シース】100以上 難燃性VW-1相当 素線径(mm)【編組シールド】0.12 引張強度(MPa)【絶縁体】10.3以上、【シース】10.3以上 色(絶縁体)A：白、赤、黒、B：赤、黒 配線方式固定 シールド【編組】錫メッキ軟銅線 使用場所屋内用 絶縁体厚さ(mm)A：0.20、B：0.28 導体抵抗(Ω/km)(20℃)A：110以下/B：38.7以下 シース厚(mm)1 シース色黒(沖記号：K) 導体外径(Φmm)A：0.54、B：0.93 絶縁体外径(mm)A：0.94、B：1.50 シース外径(Φmm)8.5 導体断構成(本/mm)A：7/0.1、B：20/0.18 絶縁抵抗20℃(MΩ-km)15以上 撚り合【集合撚り】テープ巻：撚り後最外層上に和紙テープ重ね巻きする 材質(導体)錫メッキ軟銅線 導体サイズ(mm)A(SQ)：0.5、B(SQ)：0.18 耐電圧(V/min)A.C500
