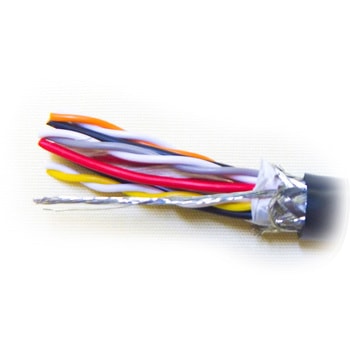

サーボモータ用信号ケーブル(可動配線用)
6芯+5対 複合ケーブル
用途サーボモータ用信号ケーブル
材質【ドレン線】スズめっき軟銅線
電圧(V)30
温度(℃)80
外径(Φmm)【集合撚り】6.7、【編組シールド】7.4
材質(シース)難質PVC
材質(絶縁体)ポリエチレン
構成【ドレン線】12本/0.18mm
芯数A:6芯、B:5対
難燃性VW-1相当
色(絶縁体)A:赤、黒、B:黄、灰、橙、茶、緑、白
配線方式屈曲
シールド【編組】スズめっき軟銅線
使用場所屋内用
絶縁体厚さ(mm)A:0.29、B:0.26
導体抵抗(Ω/km)(20℃)A:38以下/B:93以下
シース厚(mm)0.7
シース色黒(沖記号:K)
導体外径(Φmm)A:0.92、B:0.58
絶縁体外径(mm)A:1.5、B:1.1
UL規格20276:適合
シース外径(Φmm)9.1
導体断構成(本/mm)A:100/0.08、B:40/0.08
絶縁抵抗20℃(MΩ-km)10以上
撚り合【集合撚り】テープ巻:撚り後最外層上に和紙テープ重ね巻きする
材質(導体)電気用軟銅線
導体サイズ(mm)A(SQ):0.5、B(SQ):0.2
耐電圧(V/min)A.C500
