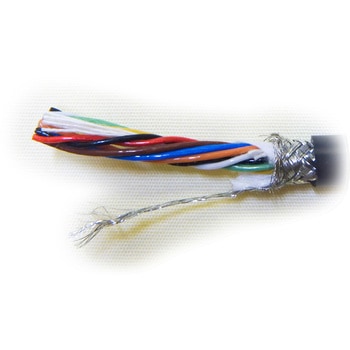

サーボモータ用信号ケーブル(可動配線用)

用途サーボモータ用信号ケーブル 材質【ドレン線】錫メッキ軟銅線 電圧(V)30 温度(℃)80 外径(Φmm)【2コ撚り】B：1.76、【集合撚り】4.3、【編組シールド】4.9 記号MIX9C(0.2SQ、0.3SQ)-SV(0479) 材質(シース)耐油耐熱PVC 材質(絶縁体)ETFE 構成【2コ撚り】B：赤×黒、白×黒、【ドレン線】30本/0.08mm 芯数A：5芯、B：2体 難燃性VW-1相当 色(絶縁体)A：橙、緑、黄、茶、青、B：赤、黒、白 配線方式屈曲 シールド【編組】錫メッキ軟銅線 使用場所屋内用 絶縁体厚さ(mm)0.15 導体抵抗(Ω/km)(20℃)A：66以下/B：98以下 シース厚(mm)0.9 シース色黒(沖記号：K) 導体外径(Φmm)A：0.75、B：0.58 絶縁体外径(mm)A：1.05、B：0.88 UL規格20276：適合 シース外径(Φmm)7.1 導体断構成(本/mm)A：60/0.08、B：40/0.08 絶縁抵抗20℃(MΩ-km)10以上 撚り合【集合撚り】テープ巻：撚り後最外層上に不織布テープ重ね巻きする 材質(導体)錫メッキ軟銅線 導体サイズ(mm)A(SQ)：0.3、B(SQ)：0.2 耐電圧(V/min)A.C500
