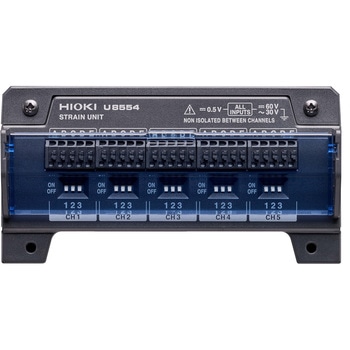

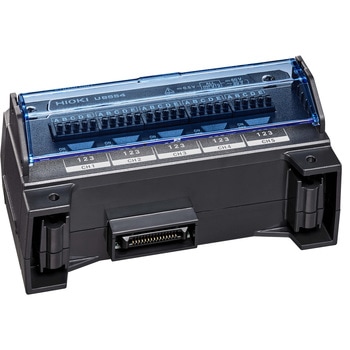

ひずみユニット
ひずみゲージを直接接続して、最速1msサンプリングで測定!
5ch(電圧，ひずみについてチャネルごと設定可能)、ひずみ測定
ひずみゲージ、ひずみゲージ式変換器を直接入力。
- 入力端子
- 押しボタン式端子台(1chあたり5端子)/端子台カバー装備
測定対象に従いDIPスイッチを設定する
- 用途
- 飛行機の主翼、ブレーキ、配管のひずみ計測
- チャンネル数
- 入力5ch(電圧/ひずみについてチャネルごと設定可能)
- 使用温湿度範囲
- -10～50℃、80%RH以下(結露しないこと)
- 付属品
- 取扱説明書×1、取付用ねじ×2、結線確認ラベル×1
- 適合機種
- LR8450メモリハイロガー(無線なしモデル)、LR8450-01メモリハイロガー(無線LAN搭載モデル)
- 幅(mm)
- 134
- 高さ(mm)
- 70
- 質量(g)
- 236
- 奥行(mm)
- 63
- 寸法(幅W×高さH×奥行D)(mm)
- 134×70×63
- 入力方式
- 平衡差動入力/全チャネル同時サンプリング(チャネル間非絶縁)
- 分解能
- 電圧測定:1mV f.s.(50nV)、2mV f.s.(100nV)、5mV f.s.(250nV)、10mV f.s.(500nV)、20mV f.s.(1μV)、50mV f.s.(2.5μV)、100mV f.s.(5μV)、200mV f.s.(10μV)/ひずみ測定：1μST f.s.(0.05μST)、2μST f.s.(0.1μST)、5μST f.s.(0.25μST)、10μST f.s.(0.5μST)、20μST f.s.(1μST)、50μST f.s.(2.5μST)、100μST f.s.(5μST)、200μST f.s.(10μST)
- 測定対象
- 電圧、ひずみ：ひずみゲージ1ゲージ法(2線式)/1ゲージ法(3線式)/2ゲージ法(隣辺)/4ゲージ法、ひずみゲージ式変換器
- 保存温湿度範囲
- -20～60℃、80%RH以下(結露しないこと)
- 耐振動
- JISD1601:19955.3(1)，1種:乗用車，条件:A種相当
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1台
関連資料：(0.7MB)
注意
※U8554のみでは測定できません。※LR8450、LR8450-01の入力ユニットとして使用します。※組み合わせ例についてはPDFをご確認ください。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。※こちらの商品の校正書類はメーカー公式サイトで無料ダウンロードしていただけます。会員登録のうえご利用ください。ホーム＞サービス・サポート＞my HIOKI電気測定 の新着商品
