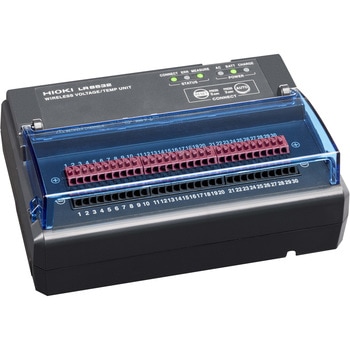

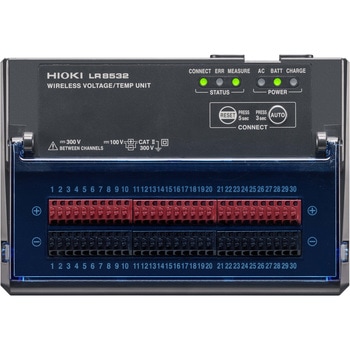

ワイヤレス電圧・温度ユニット

インバータ・バッテリー周辺の温度を最速10msサンプリングで測定(使用チャネル数が15ch以下の場合)
30ch、電圧・温度(熱電対)測定
LR8450-01と測定ユニット間を無線化、見通し30m
30chを最速20msサンプリング(使用チャネル数を15ch以下にすると、10msサンプリングできます)
DC電圧測定や、熱電対を使った温度測定に。

用途: 自動車各部の温度測定、バッテリーの温度上昇
チャンネル数: 入力30ch(電圧、熱電対による温度測定についてchごと設定可能)
使用温湿度範囲: -20～55℃、80%RH以下(結露しないこと/充電可能温度範囲は5～35℃)
付属品: Z3230無線LANアダプタ×1、取扱説明書×1、Z1008ACアダプタ×1、取付板×1、M3×4ねじ×2(取付板用)
仕様: 【制御通信手段】Z3230無線LANアダプタ(付属)を接続して無線接続、暗号化機能:WPA-PSK/WPA2-PSK、TKIP/AES、使用可能チャネル:1チャネル～11チャネル
適合機種: LR8450-01メモリハイロガー(無線LAN搭載モデル)
幅(mm): 154
高さ(mm): 106
質量(g): 388
奥行(mm): 57
寸法(幅W×高さH×奥行D)(mm): 154×106×57
入力方式: 半導体リレーによるスキャン方式、全ch絶縁
分解能: 【電圧測定】10mV f.s.(500nV)、20mV f.s.(1μV)、100mV f.s.(5μV)、200mV f.s.(10μV)、1V f.s.(50μV)、2V f.s.(100μV)、10V f.s.(500μV)、20V f.s.(1mV)、100V f.s.(5mV)、1-5V f.s.(500μV)
機能: オートコネクト機能あり
測定対象: 電圧、熱電対による温度測定
インターフェース: 無線LAN(IEEE802.11b/g/n)
バッファメモリ: 4Mワード(揮発性メモリー)、通信エラー時にデータ保持/通信回復時に再送信
保存温湿度範囲: -20～60℃、80%RH以下(結露しないこと)
熱電対: 【温度測定】K:-100.00℃～1350.0℃/J:-100.00℃～1200.0℃/E:-100.00℃～1000.0℃/T:-100.00℃～400.0℃/N:-100.00℃～1300.0℃/R:0.00℃～1700.0℃/S:0.00℃～1700.0℃/B:400.0℃～1800.0℃/C:0.00℃～2000.0℃
入力端子: 押しボタン式端子台(1chあたり2端子)
LED: 無線接続/測定状態/エラー状態/ACアダプタ/外部電源駆動/バッテリー駆動/充電状態
耐振動: JISD1601：1995 5.3(1)、1種：乗用車、条件：A種相当
RoHS指令(10物質対応): 対応
通信距離(m): 30(見通し)
内容量: 1台

関連資料：(0.7MB)

※LR8532のみでは測定できません。※付属品の無線LANアダプタZ3230を装着し、LR8450-01の入力ユニットとして使用します。※LR8450には使用できません。LR8532のバッテリパックZ1007は別売オプションです。※ACアダプタZ1008は付属しています。※無線認証取得国のみ販売可能です。※電波の利用にはそれぞれの国や地域の法律または規制に基づいた許認可が必要です。※認可された国と地域以外で使用した場合は、違反となり罰せられるおそれがあります。※組み合わせ例についてはPDFをご確認ください。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。※こちらの商品の校正書類はメーカー公式サイトで無料ダウンロードしていただけます。会員登録のうえご利用ください。ホーム＞サービス・サポート＞my HIOKI
