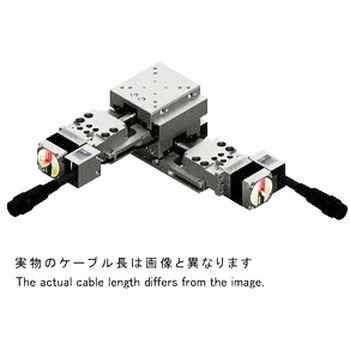

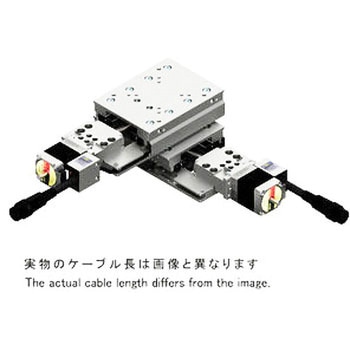

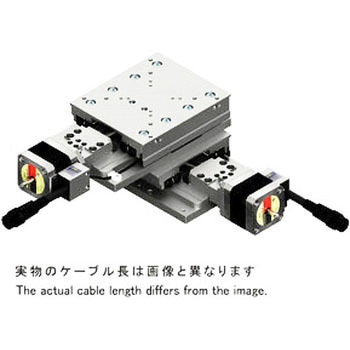

自動XYステージ

新製品低価格・高精度・短納期を実現した『SXステージ』シリーズです。
精密クロスローラガイドを使用したロングストローク自動Xステージです。
クリーングリスを使用しています。
送り方式は耐久性に優れたボールネジを採用。
5相ステッピングモーター使用。
KOSMOSシリーズコントローラのご使用をお勧め致します。
モーター5本リード線用ケーブルをご使用ください。
2相ステッピングモーター仕様も承ります。

種類xyステージ送り方式ボールネジリード(mm)1 移動ガイド精密クロスローラガイド材質アルミ合金色白色仕上げ繰返し精度(μm)≦±0.3(位置決め) バックラッシュ≦0.2μm コネクタ形状丸形20ピン (ヒロセ: RP13A-12JG-20PC) 内容量1台

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 SYA0530-R01 SYA0750-R01 SYA0775-R01 SYA1075-R01	テーブル長さ(mm) 選択解除 50 75 100	テーブル幅(mm) 選択解除 60 100 120 125	耐荷重(N) 選択解除 142(14.5kgf)186(19kgf)324(33kgf)	勝手選択解除 SYA0530-R01-RRR SYA0750-R01-RRR SYA0775-R01-RRR SYA1075-R01-RRR	有効移動範囲(mm) 選択解除 ± 15 ± 25 ± 37.5	分解能(μm) 選択解除フル/ハーフ:1/0.5、マイクロステップ (1/20分割):0.05 フル/ハーフ:2/1、マイクロステップ (1/20分割):0.1	最高速度(mm/s) 選択解除 10(Half 20kpps)20(Half 20kpps)	誤差(μm) 選択解除 ≦ 8 ≦ 12 ≦ 14 ≦ 20	誤差(mm) 選択解除 30 50 75	ロストモーション(mm) 選択解除 ≦ 0.001 ≦ 0.0015	真直度(μm) 選択解除水平:≦ 1.5、垂直:≦ 1.5 水平:≦ 2、垂直:≦ 2 水平:≦ 2、垂直:≦ 2.5	真直度(mm) 選択解除水平/垂直:30 水平/垂直:50 水平/垂直:75	モーメント荷重(arcsec/N・cm) 選択解除 0.05 0.09 0.13 0.35	自重(kg) 選択解除 1.06 1.9 2.2 3.6	使用モータ	センサー型式選択解除 F-115(HOME、LIMIT)/勝手違い: F-115R(HOME、LIMIT)F-115R(HOME、LIMIT)/勝手違い: F-115(HOME、LIMIT)	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
85322905	SYA0530-R01	50	60	142(14.5kgf)	SYA0530-R01-RRR	± 15	フル/ハーフ:1/0.5、マイクロステップ (1/20分割):0.05	10(Half 20kpps)	≦ 8	30	≦ 0.0015	水平:≦ 1.5、垂直:≦ 1.5	水平/垂直:30	0.35	1.06	5相ステッピングモーター (オリエンタルモーター: PK523HPMB)、2相ステッピングモーター(オリエンタルモーター: PKP225D15B2)、モーター軸径：Φ5mm オプションハンドル： A type	F-115R(HOME、LIMIT)/勝手違い: F-115(HOME、LIMIT)	￥196,000	￥189,800	￥189,800	￥208,780 （税込）	23日以内出荷返品不可
85322914	SYA0750-R01	75	100	186(19kgf)	SYA0750-R01-RRR	± 25	フル/ハーフ:1/0.5、マイクロステップ (1/20分割):0.05	10(Half 20kpps)	≦ 12	50	≦ 0.001	水平:≦ 1.5、垂直:≦ 1.5	水平/垂直:50	0.13	1.9	5相ステッピングモーター (オリエンタルモーター: PK524HPMB)、2相ステッピングモーター(オリエンタルモーター: PKP225D15B2)、モーター軸径：Φ5mm オプションハンドル： A type	F-115(HOME、LIMIT)/勝手違い: F-115R(HOME、LIMIT)	￥220,000	￥219,800	￥219,800	￥241,780 （税込）	23日以内出荷返品不可
85322923	SYA0775-R01	75	125	186(19kgf)	SYA0775-R01-RRR	± 37.5	フル/ハーフ:1/0.5、マイクロステップ (1/20分割):0.05	10(Half 20kpps)	≦ 20	75	≦ 0.001	水平:≦ 2、垂直:≦ 2.5	水平/垂直:75	0.09	2.2	5相ステッピングモーター (オリエンタルモーター: PK524HPMB)、2相ステッピングモーター(オリエンタルモーター: PKP225D15B2)、モーター軸径：Φ5mm オプションハンドル： A type	F-115(HOME、LIMIT)/勝手違い: F-115R(HOME、LIMIT)	￥250,000	￥249,800	￥249,800	￥274,780 （税込）	15日以内出荷返品不可
85322939	SYA1075-R01	100	120	324(33kgf)	SYA1075-R01-RRR	± 37.5	フル/ハーフ:2/1、マイクロステップ (1/20分割):0.1	20(Half 20kpps)	≦ 14	75	≦ 0.001	水平:≦ 2、垂直:≦ 2	水平/垂直:75	0.05	3.6	5相ステッピングモーター(オリエンタルモーター: C090P-9015P)、2相ステッピングモーター(オリエンタルモーター: PKP244D15B)、モーター軸径：Φ5mm オプションハンドル： A type	F-115(HOME、LIMIT)/勝手違い: F-115R(HOME、LIMIT)	￥300,000	￥299,800	￥299,800	￥329,780 （税込）	23日以内出荷返品不可
