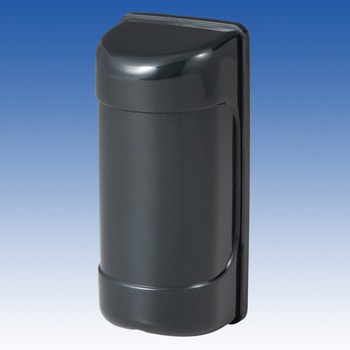

人感スイッチ

既存の方向検知のシステムと異なり、1台で方向検知・出力動作を行うワンボディタイプです。2つの検知ゾーンにより方向検知を1台で可能にしました。
歩行者や低速車輌の検知が可能。※車輛によっては検知しない場合があります。
大容量の接点出力により、照明灯や回転灯、報知器又はカメラなどの起動スイッチとして利用可能です。
防雨構造ですので屋内だけでなく屋外・半屋外にも設置できます。しかも天井面、壁面、ポールなどに取付け可能ですので設置場所を選びません。
出力動作時間は約5秒～約5分の間で調整可能です。
スイッチにより、検知方向の切替ができます。

用途: 出入口での入退室管理用、駐車場・各種施設のゲート管理用、建設現場などでの保安・安全用、立ち入り禁止区域などの報知用
照明灯や回転灯、報知器又はカメラなどの起動スイッチとして利用可能

材質: 樹脂
色: ブラック
質量(g): 約240
切替方式: (設定スイッチ)接点切替：a接点/b接点の切替(接点)、検知方向切替：A→B/B→Aの切替
検出方式: パッシブインフラレッド方式
配線接続: M4 セルフアップ端子式
電源電圧(V): DC10.5～30.0
消費電流(mA): 40以下
角度調整範囲: 左右±90°、上下0～6°(下方のみ)
使用周囲温度(℃): -20～+50(結露・氷結なきこと)
接点方式: 【検知出力】接点[無電圧a接点/b接点切替式]、【タンパー出力】無電圧b接点(カバーをはずすと開)
検知距離(m): 0.5～6
応答速度: 0.4m/s～1m/s
動作時間: 約5秒～5分(接点出力時間のオフディレイ時間)
動作表示灯: 赤色LED：点灯(接点動作に同期)、点滅(ウォームアップ動作中)
設置場所: 屋外(IP43相当)/屋内壁面・ポール
接点容量: 【検知出力】AC/DC30V・0.5A(抵抗負荷)、【タンパー出力】AC/DC30V・2A(抵抗負荷)
動作接点: 【検知出力】検知時間+オフディレイ約5秒～5分
検知エリア: 検知エリアA(1対)、検知エリアB(1対)
内容量: 1台

※人感スイッチを屋外で使用される場合は、簡便な用途(例えば、ご使用になるシステムに重大な影響を与えたり、周囲に迷惑をかけたりしない用途)のみに限ります。
※人感スイッチは、屋外の検知ゾーンの背景物体が、気象変化などにより温度変化を受けたとき、設置条件によっては誤報・失報する場合がありますのでご了承ください。
※従って、本格的な警備用途の屋外用センサーとしては、屋外用赤外線センサー、コンビネーションセンサー、フェンスセンサーなどをご使用ください。
※昼夜判別機能はありません。
成形を黒色にすることにより、昼夜判別機能が使用できなくなります。従いまして、昼夜判別機能が必要と考えられるAC100VタイプのMS-60A、MS-60ACの黒色仕様はラインナップいたしませんので、ご注意ください。
※車輛によっては検知しない場合があります。特に昼外では簡便な用途でご使用ください。
