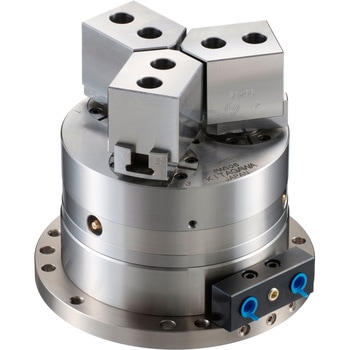

パワーウイングワークグリッパ PWS06
旋盤用チャックがM/C用に変身。
ワーク素材を引き込む安定把握。旋盤工程前後の荒加工用に使用すれば、同じ把握状態で省段取り。
シリンダ内蔵で導入コストダウン。別途チャック作動用シリンダが不要です。
機械標準コラム仕様で対応可能。シリンダ内蔵で全高を低く抑えました。
NC円テーブルにスムーズ搭載。
ストローク(mm)(プランジャ)11.1質量(kg)24(標準ソフトジョー付)直径(Φmm)(ジョーストローク)7.7使用圧力(MPa[kgf/cm2])(最低)0.2[2]把握径(Φmm)外径：120(最大)/13(最小)、内径：160(最大)/70(最小)最高許容圧力(MPa[kgf/cm2])(エア)0.7(7)、(油圧力)1.3(13)把握力(kN)エア圧：19[エア圧力0.6MPa(6kgf/cm2)]、油圧：53[油圧力1.3MPa(13kgf/cm2)]空気消費量(NL)0.54内容量1台
注意
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。※把握力はジョーおよびワークの把握部状態により変化します。
※空気消費量はプランジャストローク5mm当たり、圧力0.6MPa時。
※把握径/把握範囲は標準のソフトジョーを使用した場合。
