スクロールチャック本体

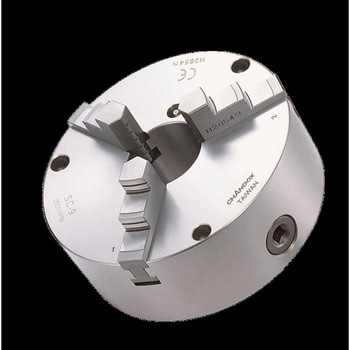

3つの爪が連動して稼動するため、材料の心出しが容易で円材や三角柱などの材料を把握するために用います。

通常(硬爪)のスクロールチャックに取り付けると 生爪チャックに変身!1台で2つの役割を可能にします。 三角生爪をワーク径に合わせて成形して使用することで 硬爪に比べて精度の高い加工が可能です。 被削材への爪跡が軽減されます。

精密ミニ旋盤コンパクト3に標準付属している三爪スクロールチャックと同等品。

爪がそれぞれ単独で可動しますので、角材や台形など、把握が困難な材料に適しています。爪はリバーシブルになっており、正爪/逆爪どちらも使用できます。

超小型・薄型・軽量です。

三つの爪が連動して可動するチャックです。丸棒や正三角形を把握するために用います。旋盤に標準付属されている三爪スクロールチャックで把握できないサイズのワークピースを把握するために用います。

スチールボデー採用 画期的なスチールボデー、クロスガイドの採用 高剛性設計によりボデー歪を解消し、寿命の飛躍的な延びが実現しました。

チャックグリース チャック把握力が1.5倍に(一般グリース比) 寿命は約3倍に(一般グリース比) 人の健康や生態系への配慮:「PRTR法」(特定化学物質の環境への排出量の把握等及び管理の改善の促進に関する法律)に該当しない。 把握力の低下率が小さい:B-206チャックにおけるメーカー比(図2参照)。 黒色グリースから白色グリースへ進化:黒色の「汚れる」「汚い」といったイメージから脱却。 CHUCKGREASEPROは、豊富な経験に基づき、チャック専用グリースとして厳選した特殊グリースです。 良好な潤滑性は、チャックの把握力維持、精度維持等チャック性能を最大限に発揮します。 また、安全性を向上し、寿命も延長します。 使用方法:一般のグリースと同様、チャックの取扱説明書をご参考に、市販のグリースガンで給油して下さい。

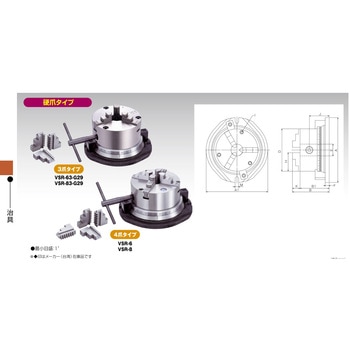

簡単に芯振れの修正を行うことができます。割出台での使用が最も適していますが、使用条件により旋盤・研削盤などでも広範囲にその機能を活用できます。

簡単に芯振れの修正を行うことができます。割出台での使用が最も適していますが、使用条件により旋盤・研削盤などでも広範囲にその機能を活用できます。

ワークを端面に引き付けて把握しますので、ワークの浮き上りがありません。チャックボディの材料には浸炭焼入れを行い、シール構造や摺動面潤滑の改善により、耐摩耗性や防塵性などの耐久性能が一層向上しています。外径把握専用のチャックです。内径把握はできません。

硬爪(内爪・外爪)が標準で付属しています

異形加工物の把握に最適。角フランジ、異形物の把握に最適。 CE対応品。

BRチャック用オプションの特殊Tナット(Tnut-Plus)を使用することで、ジョー脱着後でも把握精度0.01mm T.I.R.以下。ジョーの再成形は必要ありません。 ジョーの取付再現性が非常に高いため、高価な特殊ジョーは不要です。北川鉄工所の標準ソフトジョー(SJ形)を使用でき、非常に経済的。調達も容易です。

精密ミニ旋盤コンパクト3用四爪スクロールチャックNo.66508の代替モデル。 三爪スクロールチャックと同様に各爪が連動するタイプのチャック。 四角材や棒材の把握に適しています。逆爪には対応おりません。

真空発生器(真空ポンプ不要でコンポレッサーの空気圧を利用)と組合せて非鉄金属の薄物加工に最適です。 プレートをご使用の場合は、真空発生器が必要になります。 プレートの標準品はマシンバイスにセット出来るサイズです。 機械のベッドに直接セットすることが出来ます。 標準品以外のサイズは受注生産になります。

分割タイプの爪となっており、トップジョーを重切削に適した硬爪や、精密仕上げに便利な成形生爪にと、用途に応じて使い分けることができ、そのうえ爪交換も簡単です。特に硬爪は、1つの爪で内径把握・外径把握の両方が可能です。スチールボデーの採用によりボデーの剛性アップを図り、耐久性の向上とより高速回転での使用を可能としました。

スチールボデーの採用によりボデーの剛性アップを図り、耐久性の向上とより高速回転での使用を可能としました。

スチールボデー採用 画期的なスチールボデー、クロスガイドの採用 高剛性設計によりボデー歪を解消し、寿命の飛躍的な延びが実現しました。

硬爪タイプです。

硬爪タイプです。

硬爪タイプです。

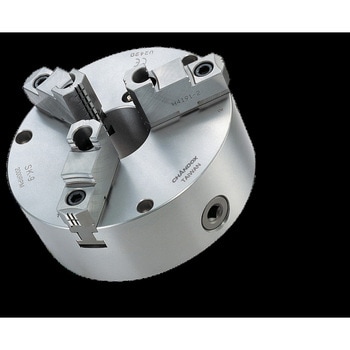

硬爪は、上爪を反転させることで、一つの爪で内径把握と外径把握の両方が可能。硬爪は重切削、生爪は軽切削・精密加工に最適。ストレートインロー。

内爪と外爪が両方付属しているので用途に応じて入れ替え可能。多種少量生産に適した高い耐久性と経済性。ストレートインロー。

ジョーの浮き上がり軽減。_x000D_BT200、BBT200シリーズチャックとの互換性。_x000D_専用のTナット-プラス(オプション)の使用で再現精度0.01mm T.I.R.以下になり、ジョー交換時の再成形は不要となります。 詳しくはカタログをご確認ください。https://prod.kiw.co.jp/mtools/inc/catalog/CHall.pdf

カウンターバランス構造。_x000D_超高速回転でも確実把握。

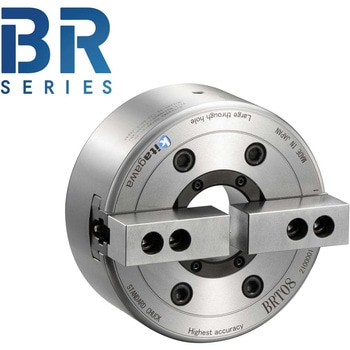

高精度大貫通穴径中空パワーチャック。_x000D_常識を覆す次世代の標準チャック。_x000D_ジョー成形直後の把握精度0.01mmT.I.R.以下。

ジョー平行移動後引込みの2段階把握。_x000D_慣性モーメントが小さいのでスピンドル加減速時間が短縮できる。_x000D_高把握精度0.01mmT.I.R.以下。_x000D_歪みやすいワークの加工に最適。_x000D_オプションんTnut-Plusをしようすると、ジョー脱着しても把握精度0.01mmT.I.R.以下となりジョー再成形不要。_x000D_外径把握専用

ミクロン台の繰り返し精度。_x000D_仕上げ、精密加工に最適。_x000D_エアシリンダ内蔵。_x000D_エアフィードチューブ(オプション部品)。

ミクロン台の繰り返し精度。_x000D_仕上げ、精密加工に最適。_x000D_エアシリンダ内蔵。_x000D_エアフィードチューブ(オプション部品)。

安心、安定、使い易い。_x000D_KITAGAWAのスタンダードタイプ。_x000D_ストレートインロー。

専用エアチャック。_x000D_シリンダ内蔵でバックモータタイプにも取付られます。

多彩な把握で高い生産性を実現!KITAGAWAが開発した2段階把握。ジョーが平行移動してワークを把握、そして引込んで着座します。従来のジョー引込みチャックのようにジョーがZ方向に飛び出さないためワークとの干渉がなく、狭い部分や入り組んだ部分の把握が可能です。また、把握径はチャック外径までと広く、内径把握仕様でも使用できます。把握場所を選ばない多彩な把握で、様々なワークに対応します。前後工程に合わせた柔軟な加工に対応し、生産性の向上に貢献します。_x000D_量産加工に最適!防塵、グリス密封構造で、耐久性に優れたチャックです。量産加工、自動化ライン導入に最適です。_x000D_ジョー成形が簡単!ジョーには、セレーションジョーを採用。お客様自身で簡単にジョー成形が可能です。変種変量生産にも適しています。
