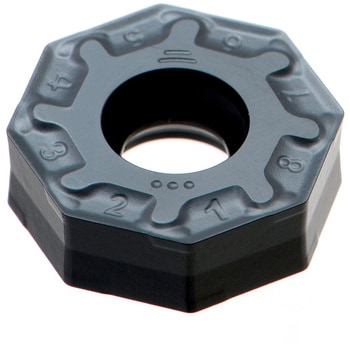

Phoenix(フェニックス) PAO用インサート
ネガ刃形とポジ逃げ角により高剛性かつシャープな切れ味を兼ね備えた形状。
経済的な裏表8コーナ(計16コーナ)仕様。最大切込み3.5mm。さらい刃形状により面粗さ向上 さらい刃= 2mm。
各インサートの数字を合わせてセッティングすることにより、バラつきを抑えることが可能。

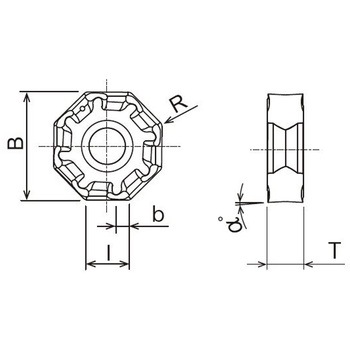

- 形状
- 正八角形
- 厚さ(mm)
- 5.66
- 寸法L(mm)
- 6
- 切刃長さ(mm)
- さらい刃(副切れ刃)BS2
- 厚さ許容差(mm)
- ±0.025
- 内接円許容差(mm)
- ±0.05～±0.15
- コーナーR(mm)
- 0.8
- 穴の有無
- あり
- コーナー高さ許容差(mm)
- ±0.013
- 穴の形状
- 一部円筒穴+両面取(40°-60°)
- ブレーカの有無
- 両面
- RoHS指令(10物質対応)
- 対応
- 切刃数
- 16
- 精度表記
- K
- 頂角(°)
- 135
- 逃げ角(°)
- 3
- 内接円IC(mm)
- 17.1
- 内容量
- 1箱(10個)
注意
※レンチは別途ご購入下さい。※切削条件は加工環境に合わせて適宜調整してください。
