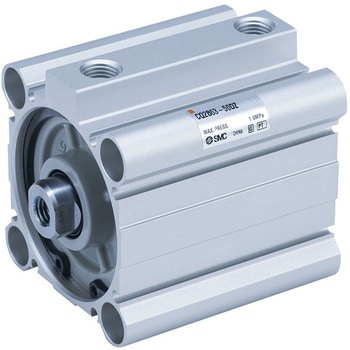

CQ2 Z Series 薄型シリンダ/標準形：複動・片ロッド
形式空気圧タイプ
クッションなしまたはラバークッション付
使用ピストン速度(mm/s)50～500
最高使用圧力(MPa)1
ボディオプションラバークッション付、ロッド先端おねじ
作動方式複動式
取付ボルト取付ボルトなし
使用流体空気
許容運動エネルギー(J)クッションなし：0.15、ラバークッション付： 0.29
チューブ内径(Φmm)32
保証耐圧力(MPa)1.5
最低使用圧力(MPa)0.05
周囲温度および使用流体温度(℃)オートスイッチ用磁石なし：‐10～70℃(凍結なきこと)、オートスイッチ用磁石付：‐10～60℃(凍結なきこと)
給油不要(無給油)
ストローク長さの許容差+1.0mm～0mm※ストローク長さの許容差には、ダンパの変化量は含みません。
RoHS指令(10物質対応)対応
オートスイッチ取付溝4面
ポートねじの種類Rc
取付支持金具通し穴
シリンダストローク(mm)75
オートスイッチ種類無接点オートスイッチ、グロメット、ランプ付、3線式(NPN)、縦取出、リード線3m、適用電圧：DC5V、12V、24V(DC4.5～28V)
オートスイッチ追記号2ヶ付
ロッド先端金具金具なし
オーダーメイド仕様シール用パッキン材質フッ素ゴム仕様
内容量1個
