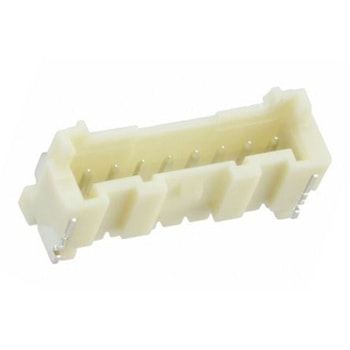

JST 基板接続用ピンヘッダ 8極 2.0mm 1列 SM08B-PASS-TB (LF)(SN)
仕様日本圧着端子製造 PA シリーズ 2.0 mm SMT シュラウド型基板接続用ヘッダコネクタ. PA シリーズは、複雑なハーネス設計に適した2.0 mm ピッチの電線対基板 SMT シュラウド型基板接続用ヘッダコネクタです。PAシリーズの2.0mmシュラウド型ヘッダは、嵌合相手側のコネクタとの接続を確実にするロックランプ機構を備えています。このロック機構は、組み立て中の切断や振動による断線を防止することもできます。この PA シリーズ SMT ヘッダは、ハウジングに挿入ガイドが組み込まれているので、挿入が簡単です。垂直取付の SMT ヘッダは、基板上での正確な配置を可能にする極性ボスを備えています。垂直取付ヘッダのフランジプレスピンは、歪んだ嵌合を解除する時に不意に外れることがないように設計されています。. 特長. 確実に接続するためのロック機構 正確で簡単な挿入を可能にする挿入ガイド 極性ボスによって基板上で正確に配置 誤抜防止フランジ付きプレスピン
ピッチ(mm)2
極数8
シリーズPA
定格電流(A)3
行数1
RoHS指令(10物質対応)対応
定格電圧(kV)250
結線方法はんだ
シュラウド/アンシュラウドシュラウド
実装タイプ表面実装
表面処理(コンタクト)錫
接続方向ライトアングル
内容量1袋(2個)
