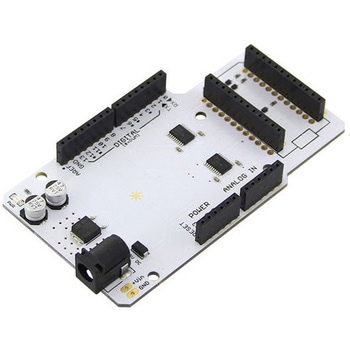

Shield Shield for Spark Core

SparkCoreは、Arduino互換，Wi-Fi対応，クラウドベースの開発プラットフォームであり、インターネットに接続されたハードウエアの作成を簡単にします。
このシールドは、基本的にユーザーがArduino互換のシールドをSparkCoreに接続できようにするアダプタです。
このシールドが実行する2つの機能があります。
SparkCoreのArduinoピンレイアウトへのピンマッピングと、3.3Vから5Vへの電圧変換です。
TI製TXB0108PWRを使用して、SparkCoreの3.3VロジックレベルとArduinoの5Vロジックの間で電圧変換を行います。
アナログピンの定格は最大3.3Vで5.0Vではありません。シールドにはオンボード電圧レギュレータがあり7V～15Vを入力します。
