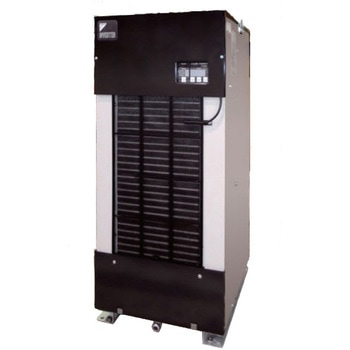

インバータオイルコン9型

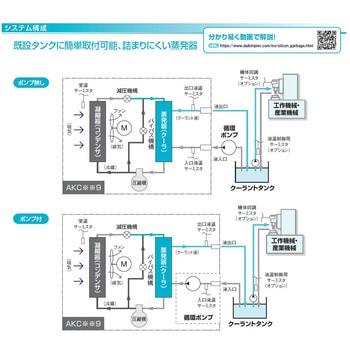

別置きタイプなので、クーラントタンクの深さによらず設置できます。既設タンクにも後付けが可能です。
負荷全領域(無負荷から100%負荷まで)でクーラント温度を±0.1℃に制御し、加工精度アップに貢献します。
ダイキン独自の高効率IPMモータを採用しました。空調で培ったインバータ制御と高COP特性の冷媒R410Aで高い省エネ性を実現しています。
詰まりにくい蒸発器を採用し、メンテナンス時にも分解・洗浄し易い蒸発器構造です。
電装ボックス保護等級の向上や(IP54相当)硫化対策電子部品の採用等、使用環境への耐力を向上しました。
パソコンでアラーム情報・運転時間等をモニタできます。

用途: 工作機械(マシニングセンタ、NC旋盤、研削盤、NC専用機、NC放電加工機など)
産業機械(成形機、プレスなど)

使用温度範囲(℃): 【室温】5～45
保護構造: IP2X、電装ボックス：IP54相当
使用圧力範囲(MPa): 【耐圧】0.2
外装色: アイボリーホワイト
保護装置: 過電流継電器(ポンプ電動機用)・吐出管サーミスタ・凝縮器サーミスタ・逆相保護装置・再起動防止タイマ・低室温保護/高液温保護/低液温保護サーミスタ・冷媒洩れ検知・蒸発器詰まり検知(吸入管温度サーミスタ)・インバータ保護装置一式・サーキットブレーカ
循環液量: [使用範囲]15L/min以上、定格35L/min
液温範囲(℃): 【入口】[使用範囲]5～50
温度調節: (同調形)【基準】室温あるいは機体温度(工場出荷時室温：モード3)/【制御対象】入口液温あるいは出口液温/【同調範囲(℃)】基準温度に対し-9.9～9.9(工場出荷時0.0)、(固定形)【制御対象】入口液温あるいは出口液温/【範囲(℃)】5～50
識別記号: 【オイルコン】[AKC]高精度インバータ機(クーラント用循環形)
主回路電圧(V): 3～ 200/200・220(50/60Hz)
振動: 輸送：上下14.7m/s²×2.5hr(但し、7.5～100Hz掃引/5min)
使用可能液体: 潤滑油・油圧作動油・切削油・(水溶性)クーラント液
冷媒制御方式: インバータによる圧縮機回転数+電子膨張弁開度
使用粘度範囲(mm²/sec): 【液】～200(水溶性～ISO VG32)
凝縮器: クロスフィンコイル式
供給電源: 3～ 200/200・220V(50/60Hz)
操作回路電圧(V): DC12/24
接続配管: 液ドレン：Rc1/2、液出入口：Rc3/4

※電源は必ず商用電源を使用してください。インバータ電源などを使用すると焼損することがあります。
※配線口にIP54以上の配線管(コンジット)などをご使用ください。
※使用可能液:水・薬品・食品・燃料には使用できません。
※騒音値:省エネのため、室温によりファンの回転数が変化します。そのため、騒音が変化することがありますが、故障ではありません。
※画像は代表画像を使用しています。
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

注文コード

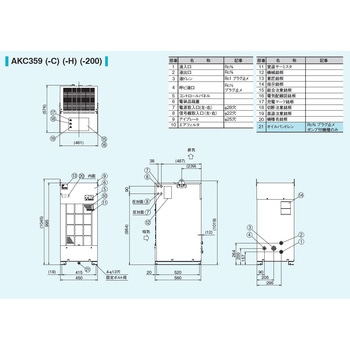

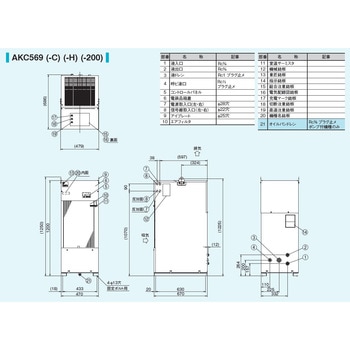

外形寸法(高さH×幅W×奥行D)(mm)

騒音レベル(dB(A))

馬力(HP)
