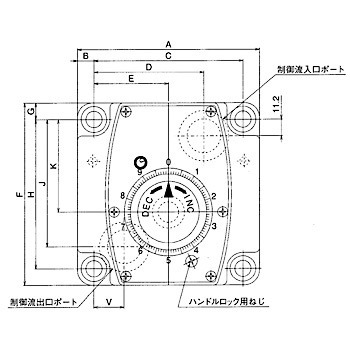

寸法A(mm)124
寸法B(mm)11.2
寸法C(mm)101.6
寸法D(mm)74.9
寸法E(mm)50.8
寸法F(mm)124
寸法G(mm)11.2
寸法H(mm)101.6
寸法J(mm)86.6
寸法K(mm)62.8
寸法M(mm)108
寸法N(mm)84
寸法P(mm)71.5
寸法Q(mm)63.5
寸法R(Φmm)23
寸法S(Φmm)34
寸法T(Φmm)17.5
寸法U(Φmm)11
寸法V(mm)20.6
寸法W(mm)6
最高使用圧力(MPa)21
付属品六角穴付ボルト[M10×80]4本(締付トルク48〜63N・m)
トラスコ品番410-6733
質量(kg)8.3
管接続口径3/8
接続方式ガスケット取付形
使用流体石油系作動油/水・グリコール系作動油
流量(L/min)0.08〜105
弁形式チェック弁付
クラッキング圧力(MPa[kgf/cm2])0.035[0.35]
バルブ種類流量制御弁
