ヒロセ電機 (HIROSE)

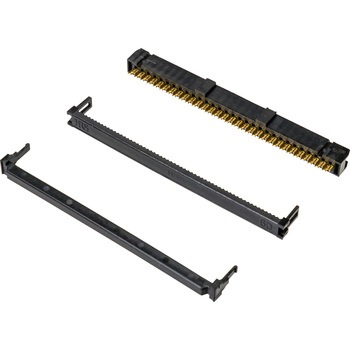

リボンケーブル用コネクタ 極数 60、1個

(13件のレビュー)
当日出荷 当日出荷とは
お気に入りに追加
内容量1個 極数60 注文コード07067304 品番HIF3BA-60D-2.54R
参考基準価格(税別)オープン 販売価格(税込)
ご購入時の消費税は明細単位で算出されます。
¥340
販売価格(税別)
309
この商品は極数12種類から選べます 他の種類を見る

MIL規格準拠品として開発された製品で幅広い用途でご使用できます。HIF3シリーズとの互換性も有ります。
コネクタとしてULを取得しています。
誤挿入防止機構:
ピンヘッダー側にガイドキーを差し込み凸部を作りソケットの凹部に組合せてガイドする方式。(MIL規格)
ソケットの穴にボラライジングキーを埋め込み、ガイドする方式。

耐熱性
自動はんだ:260℃、10秒
手はんだ:はんだごて温度:300℃、3秒
(性能に影響する樹脂部の溶融がないこと。)
耐振動
片振幅0.75mm、3方向2時間(10〜55Hz)
1μs以上の電気的瞬断がないこと
耐湿性
絶縁抵抗1000MΩ以上
温度40±2℃、湿度90〜95%、96時間放置
温度サイクル
5サイクル(-55℃:30分→15〜35℃:MAX5分→125℃:30分→15〜35℃:MAX5分)
割れ、ひび及び各部に異常を生じないこと。
極数60 タイプソケットタイプ(誤挿入防止ガイド付) 使用温度範囲(℃)-55〜+85(通電時の温度上昇を含む) 定格電圧(V)AC200 寸法A(mm)80.77 耐電圧AC650V(rms) 1分間通電(せん絡・絶縁破壊がないこと) 寸法D(mm)76.3 定格電流(A)1 寸法B(mm)73.66 寸法C(mm)74.93 材質(絶縁体)PBT樹脂(UL94V-0) 使用湿度範囲40〜80% 絶縁抵抗(MΩ)1000以上(DC500V) 接触抵抗(mΩ)15以下(0.1A) 保存温度範囲(℃)-10〜+60 保存湿度範囲40〜70% 色(絶縁体) 適合電線AWG♯28フラットケーブル<UL2651>(7本/0.127mm、外被径0.9±0.1mm) 挿抜寿命500回(接触抵抗15mΩ以下) 材質(ソケット端子)/処理ベリリウム銅/接触部:金メッキ、結線部:金メッキ コンタクトピッチ(mm)2.54 結線方式圧接タイプ 極性ガイド左右各1つ 極性キー溝左右各1つ
注意
※10極品はMIL規格標準品ではありません。

この商品のカタログ掲載ページ

RED BOOK VOL.16秋号 制御機器/はんだ・静電気対策用品編:478

商品レビュー

平均満足度:
総レビュー件数: 13
