SF55-B000 トルクリミッタ用圧着フランジBタイプ 三共製作所 20785137

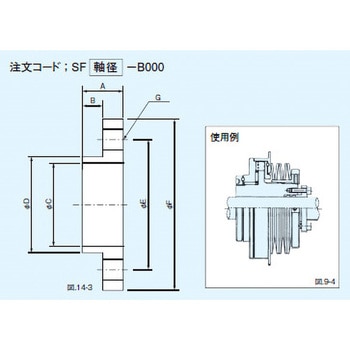

寸法図・使用例

三共製作所

トルクリミッタ用圧着フランジBタイプ

商品レビューを投稿する
11日以内出荷返品不可 11日以内出荷とは
お気に入りに追加
内容量1個 軸径(Φmm)55 注文コード20785137 品番SF55-B000
参考基準価格(税別)オープン 販売価格(税込) ￥14,278
販売価格(税別)
￥12,980
この商品は軸径など47種類から選べます 他の種類を見る

トルクリミッタ用オプション

軸径(Φmm)55 寸法A(mm)17 寸法D(Φmm)61.80_-0.1 寸法B(mm)9 許容伝達トルク(N・m)1519 寸法C(Φmm)55.2+0.1_0 寸法F(Φmm)94 寸法E(Φmm)78 締付ボルト8-M8×25 寸法G(Φmm)8-Φ9 RoHS指令(10物質対応)対応 締結タイプ55×62×10
注意
※1)通し軸の任意の位置に固定可能です。
※2) 参考伝達トルクの算出基準
a.使用ボルト強度 DIN912-12.9使用
b.締結要素2set使用
