材質金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:炭素鋼(三価クロメート処理)

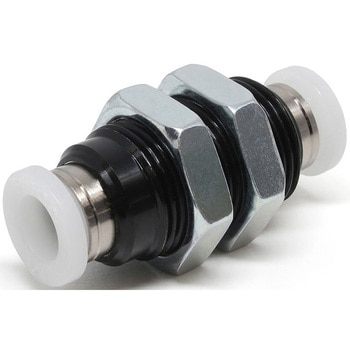

用途チューブとチューブの接続(同径)寸法A(mm)19寸法B(mm)34.9寸法C(mm)17寸法E(mm)9.5寸法G(mm)4寸法M(mm)M14X1寸法P(Φmm)12.5対辺H(mm)17形状隔壁ユニオンチューブ外径(Φmm)6.35適合チューブ外径ΦD(inch)1/4B使用流体空気、水(条件有)最高使用圧力(MPa)1色開放リング:ホワイト/樹脂本体:ブラック質量(g)16タイプ標準タイプ使用温度範囲(℃)0~60(凍結なきこと)有効断面積(mm2)12.5オリフィス径(Φmm)5.3包装形態通常包装使用真空圧力(kPa)-100
