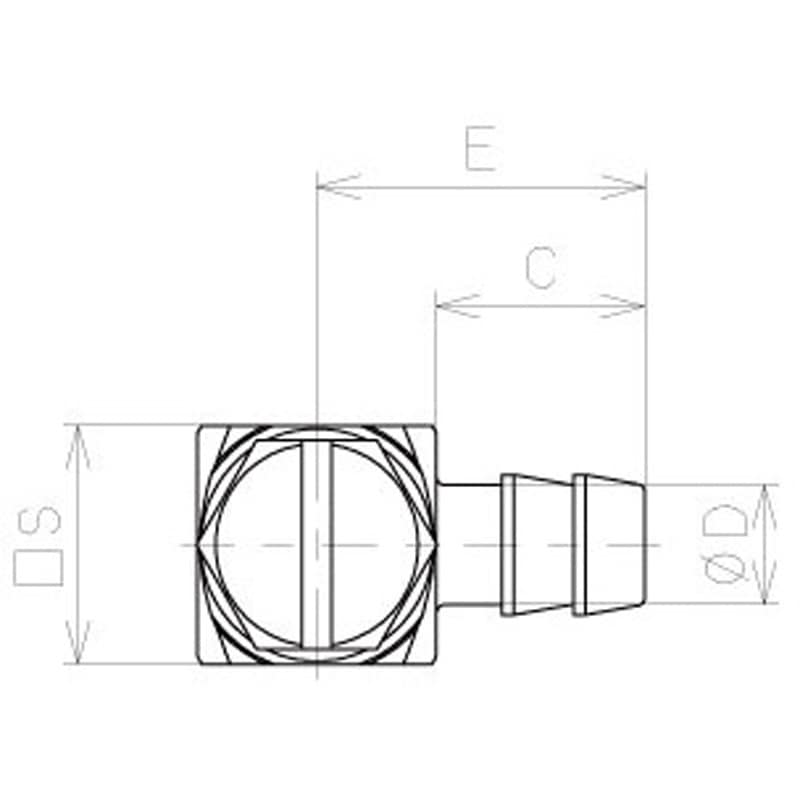

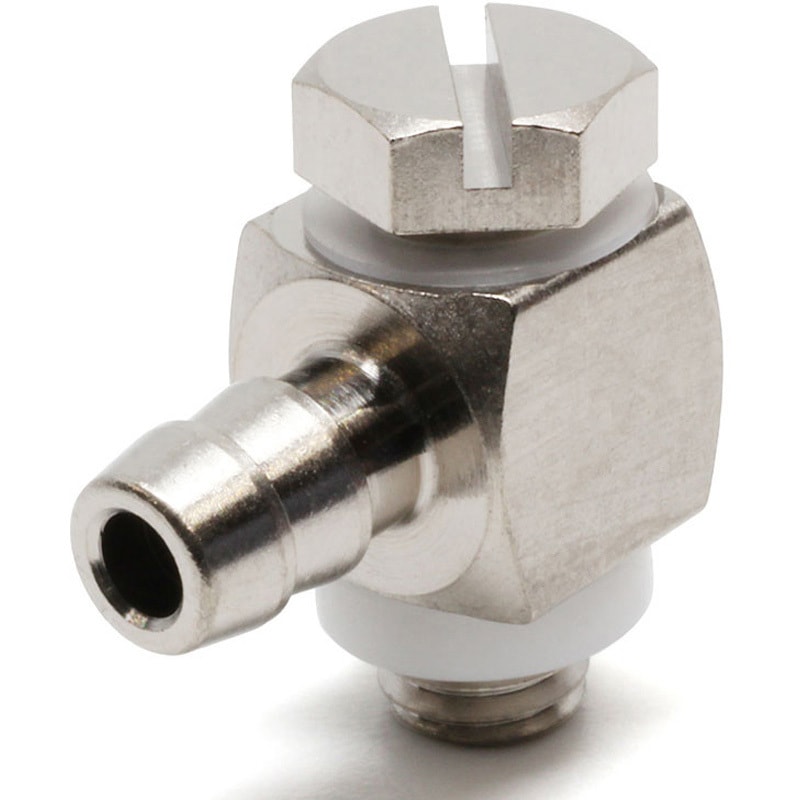

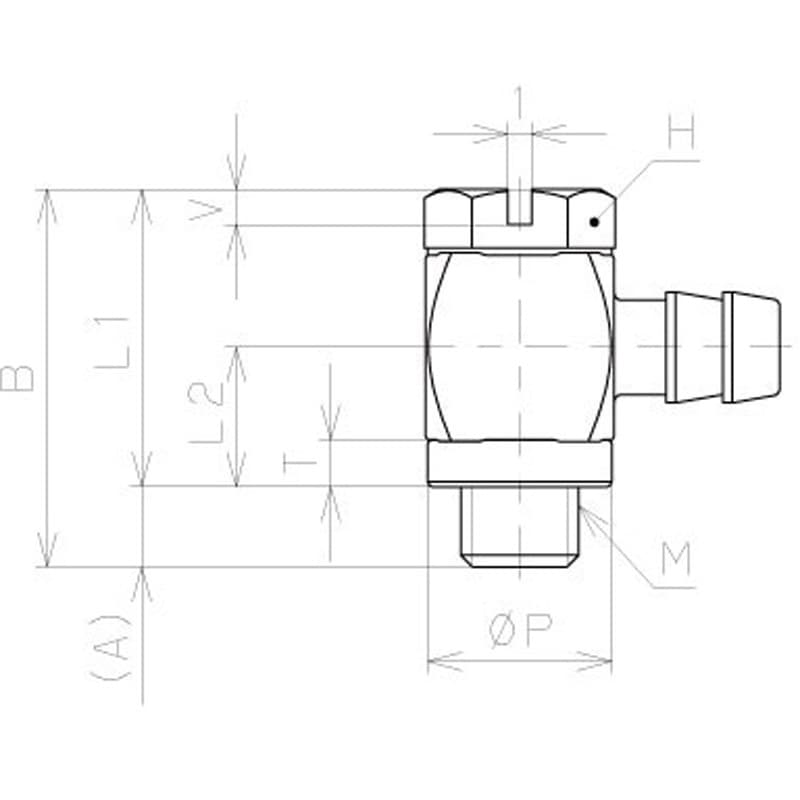

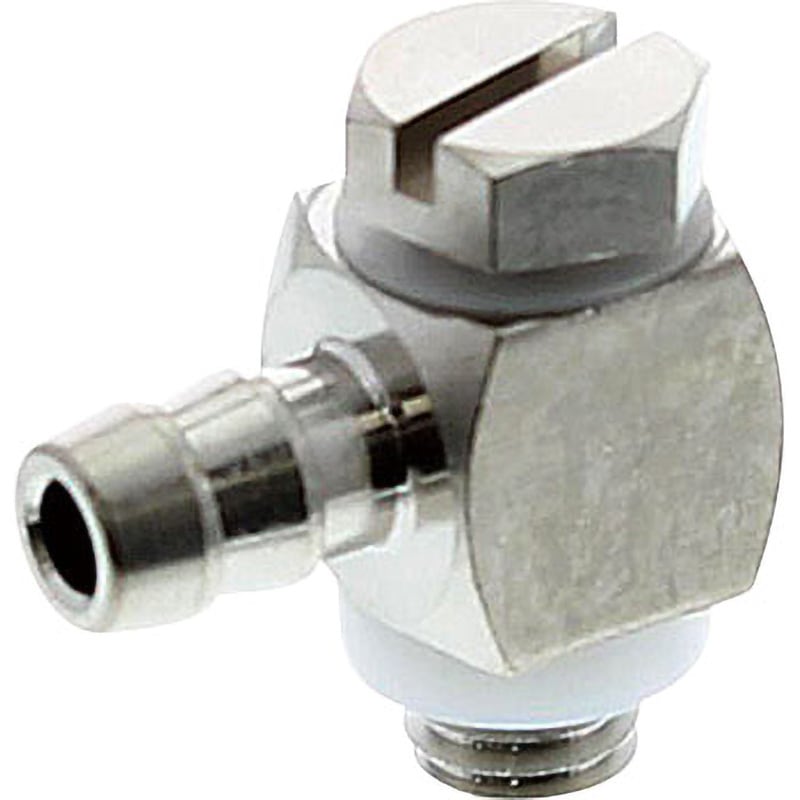

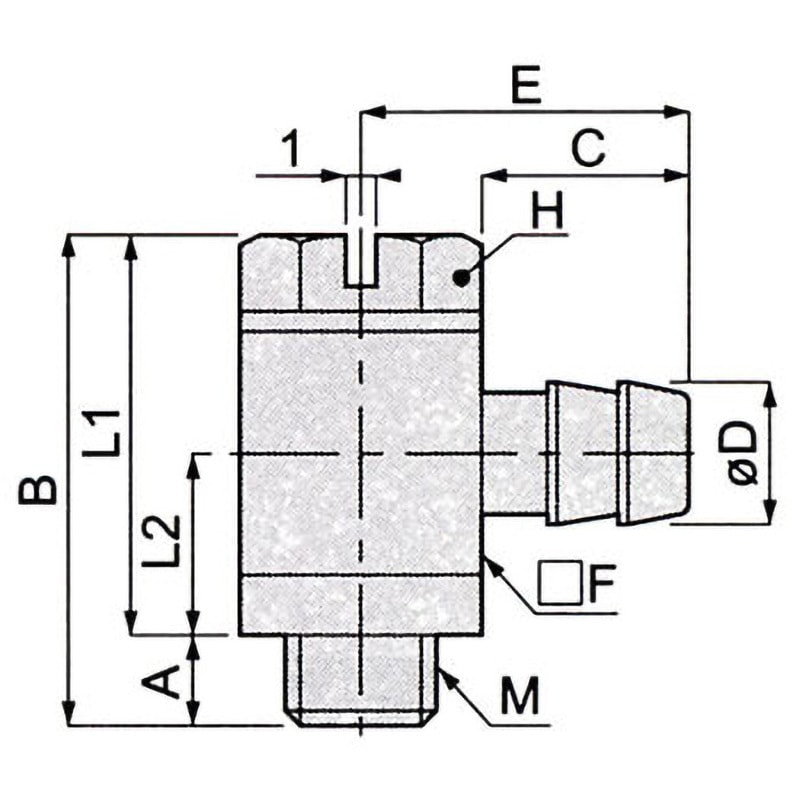

用途ねじとチューブの接続形状ユニバーサルエルボ使用流体空気接続ねじ種類Mチューブ外径(Φmm)6チューブ内径(Φmm)4材質(ガスケット)POM材質(金属フード)/処理黄銅(無電解ニッケルメッキ)最高使用圧力(MPa)0.5、真空用チューブ(UD)使用時：0.4使用温度範囲(℃)0～50(凍結なきこと)使用真空圧力(kPa)-100オリフィス径(Φmm)1.8タイプバーブタイプ包装形態通常包装有効断面積(mm2)1.5質量(g)6寸法A(mm)3.4寸法B(mm)16寸法C(mm)7寸法E(mm)11寸法L1(mm)12.6寸法F(mm)8接続ねじM5X0.8寸法L2(mm)5.9対辺H(mm)7
