- 用途
- 中切削、基本選択
- コーナー半径(mm)
- 0.4
- 仕様

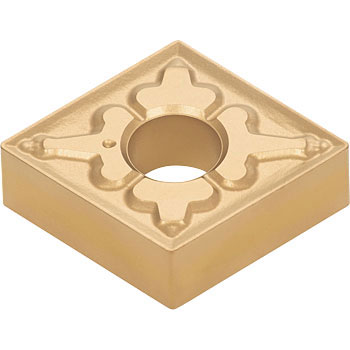

- (材質の特長)鋼加工用CVD材種、(ブレーカ)TM形 中切削用ブレーカ付き
- 適合
- 旋削加工用M級ネガチップ
- 種別
- ネガ
- 材質
- T9115
- 形状
- ひし形80°
- 厚さ(mm)
- 4.76
- 切刃長さ(mm)
- 12.9
- 内接円直径(Φmm)
- 12.7
- 厚さ許容差(mm)
- ±0.13
- 逃げ角(度)
- 0
- 内接円許容差(mm)
- ±0.05～±0.13
- ブレーカ
- TM形
- 穴の有無
- あり
- コーナー高さ許容差(mm)
- ±0.08～±0.18
- 穴の形状
- 円筒穴
- チップブレーカ
- 両面
- コーナー高さ(m)許容差(mm)
- ±0.08～±0.18
- 厚さ(s)許容差(mm)
- ±0.13
- 内接円直径(Φd)許容差(mm)
- ±0.05～±0.13
- 切込みap(mm)
- 1.0～5.0
- 送りf(mm/rev)
- 0.2～0.5
