NEF02S-N14J-K25J エクトフレックスカップリング NEFシリーズ(シングルタイプ)NEF02S 椿本チエイン許容トルク19.6N・m 46851515

※サンプル画像(詳細は各品番の仕様をご確認ください)

NEF02S-N14J-K25J エクトフレックスカップリング NEFシリーズ(シングルタイプ)NEF02S 椿本チエイン 46851515

NEF02S-N14J-K25J エクトフレックスカップリング NEFシリーズ(シングルタイプ)NEF02S 椿本チエイン 46851515

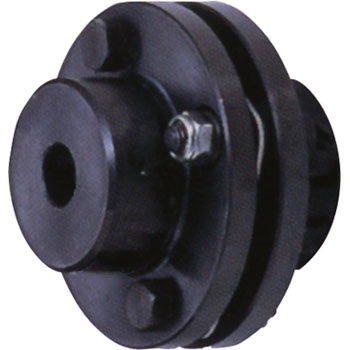

エクトフレックスカップリング NEFシリーズ(シングルタイプ)NEF02S

商品レビューを投稿する

取扱い終了

お気に入りに追加

内容量1個軸穴径d1(Φmm)14 軸穴径d2(Φmm)25 注文コード46851515 品番NEF02S-N14J-K25J

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

参考基準価格(税別)￥12,900

この商品は軸穴径d1・軸穴径d2など34種類から選べます他の種類を見る

一枚のディスクを持ち偏角だけを吸収するタイプです。平行誤差は吸収できません。
NC工作機、NC木工機などのサーボモータと精密心出しができる取付けに限り推奨します。

用途

半導体製造装置、産業用ロボット、精密機械等。
工作機械等のサーボモータとボールネジの連結。
その他サーボモータを使用する装置。

種類ディスクタイプ軸穴径d1(Φmm)14 軸穴径d2(Φmm)25 外径K(Φmm)57 最高回転数(min^-1[r.p.m])20000 許容トルク(N・m)19.6 許容偏角(°)1 軸方向変位(mm)±0.8 タイプシングルタイプハブタイプハブ[1]標準ハブハブ[2]拡大ハブねじり剛性(N・m/rad)1.96×10⁴ 下穴径(Φmm)ハブ[1]- ハブ[2]- 慣性モーメント(kg・cm²)1.41 型番NEF02S 最大軸穴径(mm)ハブ[1]- ハブ[2]- 軸方向ばね定数(N/mm)68.6 質量(kg)0.357 寸法A(mm)44.9 寸法B(mm)20 寸法E(mm)4.9 寸法H(mm)32 寸法HK(mm)45 寸法T(mm)11
