圧着式又は基板用スルーホールコンタクトを装着して使用するD□UタイプのEMI対策型です。結線作業の簡単な手動式圧着工具や多量の結線用に半自動圧着機も完備。コンタクト(別売)は、結線後にインシュレータ後面より挿入、専用工具にて引き抜く事も出来ます。(材質/仕上)シェル：鋼/ニッケルメッキ、インシュレータ：ガラス入り合成樹脂(UL94V-0、黒色)、コンタクト：銅合金/金メッキ。
形状ストレート
材質/仕上鋼/ニッケルメッキ
種類角型
定格電流(A)5(1芯あたり)
適合電線(mm2)(AWG#18)0.81、(AWG#20)0.52、(AWG#22)0.32、(AWG#24)0.21、(AWG#26)0.13、(AWG#28)0.08、(AWG#30)0.05
絶縁抵抗(MΩ)5000以上
接触抵抗(mΩ)(AWG#18～#22)2.7以下、(AGW#24～#26)4.5以下、(AGW#28～#30)6以下
結合方式ねじ
適合電線範囲 AWG(#)#18～#30
耐電圧(V/min)AC1000
結線方法圧着
定格電流(A)3
接触抵抗(mΩ)10以下
適合プリント基板厚さ(mm)1.6
材質リン青銅
仕上接触部：ニッケル上金メッキ(0.1μm以上)その他：ニッケル上金フラッシュ
使用温度範囲(℃)-55～+85
耐電圧AC1000Vr.m.s(1分間)
接続形式垂直・平行
コンタクトピッチ(mm)2.54ピッチ、2列
結線方式電線側：圧着基板側：半田(スルーホール)
形状単品
適合ソケットハウジング：PS-※SD-S4C2、PS-※SD-D4C2、PS-D4C※
Dsubコネクタの9極シェルサイズ(DE)に15極コンタクトを配備した高密度タイプ。コンタクト配列は、MIL-C-24308規格に準拠した15極。結線容易な圧着型コンタクト
使用温度範囲(℃)-55～+85
定格電流(A)3以下
表面処理錫メッキ(シェル)
絶縁抵抗(MΩ)500以上
接触抵抗(mΩ)(プレスタイプ)20以下、(マシンタイプ)10以下
適合電線範囲 AWG(#)#22～#28
適合基板寸法(mm)1.6(厚さ)
形状ストレート
種類角型
極数15
定格電圧(V)AC300
結合方式ねじ
耐電圧(V/min)AC900
結線方法圧着
実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型でPSシリーズコネクタのファミリ品です。コネクタの倒れ込みや挿抜時のこじり等に強いボックスタイプのピンヘッダと圧着式ソケットとの組み合わせにより基板対電線接続用として高密度実装に最適なコネクタです。
使用温度範囲(℃)-40to+85
定格電流(A)3
コネクタ形状ソケットコンタクト
仕上(コンタクト接触部)ニッケル上金めっき
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
結線方法圧着
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組み合わせによる基板対電線接続用コネクタです。
材質ソケットハウジング：ガラス入りPBT
使用温度範囲(℃)-55～+85
耐電圧AC1000V/1分間
列数1列型
コンタクトピッチ(mm)2.54
絶縁抵抗1000MΩ以上
定格電流(A)3
コネクタ形状ソケットハウジング
絶縁抵抗(MΩ)1000

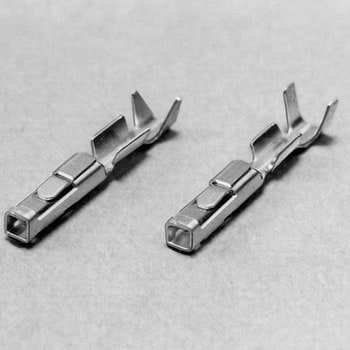

ディスクリートワイヤに圧着結線しソケットハウジングに挿入して使用する圧着式ソケットコンタクトです。相手ピンヘッダのピンが挿入される部分はクローズドエンド形状の為確実な接続が得られる高信頼型です。
使用温度範囲(℃)-55to+85
定格電流(A)3
コネクタ形状ソケットコンタクト
仕上(コンタクト接触部)ニッケル上金めっき
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
結線方法圧着
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。
材質インシュレータ：ガラス入りPBT(UL94V-0、黒色)ソケットハウジング：ガラス入りPBT(UL94V-0、黒色)ソケットコンタクト：リン青銅ピンコンタクト(ポスト)：銅合金
使用温度範囲(℃)-55～+85
耐電圧AC500Vr.m.s(1分間)
定格電流(A)3
接続形式垂直・平行
仕上ソケットコンタクト：接触部/ニッケル上金メッキ(0.1μm以上)、その他/ニッケル上金フラッシュピンコンタクト(ポスト)：接触部/ニッケル上金メッキ(0.1μm以上)、その他/ニッケル上錫又は錫合金メッキ
接触抵抗(mΩ)20以下
適合電線圧接：1.27mmピッチFRC(AWG#28)圧着：AWG#22～#36相当の撚線
コンタクトピッチ(mm)2.54ピッチ、2列
結線方式電線側：圧接・圧着基板側：半田(スルーホール)
適合プリント基板厚さ(mm)1.6
2列型 圧着式
使用温度範囲(℃)-40～+85
定格電流(A)3
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。
定格電流(A)3
コンタクトピッチ(mm)2.54
適合プリント基板厚さ(mm)1.6
結線方式電線側/圧着基板側/半田(スルーホール)ラッピング
材質(ピンヘッダー)/処理銅合金/(接触部)ニッケル上金メッキ(0.1μm以上)、(その他)ニッケル上金フラッシュ
材質(絶縁体)ガラス入りPBT(UL94V-0、黒色)
絶縁抵抗(MΩ)1000
基板接続方法はんだ付け (スルーホール)
2.54mmピッチ・圧着式でボックスタイプピンヘッダ。実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型。
定格電流(A)3
1列型/ 2列型 基板対ケーブル接続用圧着式オリジナルタイプ
使用温度範囲(℃)-55～+85
定格電流(A)3
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組み合わせによる基板対電線接続用コネクタです。
列数2列型
耐電圧AC1000Vrms
JIS B 9960-1規格準拠 防水型 パネル対ケーブル接続用 圧着/ はんだ付け結線式
使用温度範囲(℃)-55～+125
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組み合わせによる基板対電線接続用コネクタです。
仕様1列型
適合基板厚：1.6mm
材質コンタクト：銅合金、インシュレータ：ガラス入りPBT(UL94V-0)
色インシュレータ：黒
耐電圧AC1000Vrms
定格電流(A)3
コネクタ形状ソケット
絶縁抵抗(MΩ)1000
コンタクトピッチ(mm)2.54
仕上処理接触部：ニッケル上金めっき、基板実装部：ニッケル上金フラッシュめっき
スルーホールΦ0.9mm
コンタクト形状ソケット
実装方法はんだ付け(スルーホール)
基板接続方法はんだ付け (スルーホール)
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。
定格電流(A)3
絶縁抵抗(MΩ)1000
基板接続方法はんだ付け (スルーホール)
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。
定格電流(A)3
絶縁抵抗(MΩ)1000
基板接続方法はんだ付け (スルーホール)
エコ商品
2.54mmピッチ・圧着式でボックスタイプピンヘッダ。実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型。
形状オンボード
極数26極
使用温度範囲(℃)-40to+85
定格電流(A)3
コネクタ形状ソケットハウジング
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
RoHS指令(10物質対応)対応
耐電圧(V)AC1000rms
1セット(50個)
￥4,498
税込￥4,948
欠品中
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組み合わせによる基板対電線接続用コネクタです。
形状オンボード
端子形状コネクタ
定格電流(A)3
絶縁抵抗(MΩ)1000
RoHS指令(10物質対応)対応
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組み合わせによる基板対電線接続用コネクタです。
仕様2列型
耐電圧AC1000Vrms
定格電流(A)3
コネクタ形状ソケット
絶縁抵抗(MΩ)1000
基板接続方法はんだ付け (スルーホール)
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組み合わせによる基板対電線接続用コネクタです。
仕様1列型
耐電圧AC1000Vrms
定格電流(A)3
コネクタ形状ピンヘッダ オープンタイプ
絶縁抵抗(MΩ)1000
基板接続方法はんだ付け (スルーホール)
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。
形状オンボード
タイプ1列型
極数20
端子形状コネクタ
寸法A(mm)48.26
列数1列
定格電流(A)3
コネクタ形状ピンヘッダ オープンタイプ
寸法B(mm)51.8
材質(絶縁体)ガラス入りPBT(UL94V-0、黒色)
絶縁抵抗(MΩ)1000
材質(ピンヘッダー)/処理銅合金/(接触部)ニッケル上金メッキ(0.1μm以上)、(その他)ニッケル上金フラッシュ
コンタクトピッチ(mm)2.54
適合プリント基板厚さ(mm)1.6
RoHS指令(10物質対応)対応
耐電圧(V)AC1000rms
結線方法電線側/圧着、基板側/半田(スルーホール)ラッピング
基板接続方法はんだ付け (スルーホール)
1セット(15個)
￥6,198
税込￥6,818
欠品中
ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組み合わせによる基板対電線接続用コネクタです。
極数60極
仕様2列型
トラスコ品番418-1727
使用温度範囲(℃)-55to+85
耐電圧AC1000Vrms
定格電流(A)3
コネクタ形状ピンヘッダ オープンタイプ
仕上(コンタクト接触部)ニッケル上金めっき
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
基板接続方法はんだ付け (スルーホール)
1個
￥439
税込￥483
6日以内出荷
コンタクトピッチ2.54mmの1列型です。
クローズドエントリ構造により確実な嵌合と接触が得られる高信頼型コネクタです。
ディスクリートワイヤを専用圧着結線機を使用する事により、迅速で均一した仕上がりが得られます。
トラスコ品番418-0917
材質インシュレーター：ガラス入りPBT、ソケットハウジング：ガラス入りPBT、ソケットコンタクト：リン青銅(接触部：ニッケル上金メッキ、その他：ニッケル上金フラッシュ)
質量(g)1.7
極数15
寸法A(mm)35.56
耐電圧AC1000V/1分間
列数1列型
定格電流(A)3
コネクタ形状ピンヘッダ オープンタイプ
寸法B(mm)39.1
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)16以下
適合ハウジングPS-15SD-D4C2
基板接続方法はんだ付け (スルーホール)
1個
￥559
税込￥615
6日以内出荷
このソケットハウジングは、片面に誤挿入防止用のキィが有り、相手側のロック付きピンヘッダのキィ溝に合致します。(尚、10極の場合はキィ無しタイプもあります。)
2.54mmピッチ
使用温度範囲(℃)-55to+85
定格電流(A)3
コネクタ形状ソケットハウジング
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型でPSシリーズコネクタのファミリ品です。コネクタの倒れ込みや挿抜時のこじり等に強いボックスタイプのピンヘッダ(ストレート/アングル)と圧着式ソケットとの組み合わせにより基板対電線接続用として高密度実装に最適なコネクタです。
タイプストレート
使用温度範囲(℃)-40to+85
定格電流(A)3
コネクタ形状ピンヘッダ
仕上(コンタクト接触部)ニッケル上金めっき
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
基板接続方法はんだ付け (スルーホール)
コンタクトピッチ2.54mmで1列型と2列型が有ります。
クローズドエントリ構造により確実な嵌合と接触が得られる高信頼型コネクタです。
ディスクリートワイヤを専用圧着結線機を使用する事により、迅速で均一した仕上がりが得られます。
材質インシュレーター：ガラス入りPBT、ソケットハウジング：ガラス入りPBT、ソケットコンタクト：リン青銅(接触部：ニッケル上金メッキ、その他：ニッケル上金フラッシュ)
質量(g)5.5
耐電圧AC1000V/1分間
定格電流(A)3
基板接続方法はんだ付け (スルーホール)
コネクタ形状ピンヘッダ ボックスタイプ
絶縁抵抗(MΩ)1000
実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型でPSシリーズコネクタのファミリ品です。コネクタの倒れ込みや挿抜時のこじり等に強いボックスタイプのピンヘッダ(ストレート/アングル)と圧着式ソケットとの組み合わせにより基板対電線接続用として高密度実装に最適なコネクタです。
タイプライトアングル
使用温度範囲(℃)-40to+85
定格電流(A)3
コネクタ形状ピンヘッダ
仕上(コンタクト接触部)ニッケル上金めっき
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
基板接続方法はんだ付け (スルーホール)
実装高さ9.5mm、コンタクトピッチ2.54mmの小型、低背型でPSシリーズコネクタのファミリ品です。コネクタの倒れ込みや挿抜時のこじり等に強いボックスタイプのピンヘッダ(ストレート/アングル)と圧着式ソケットとの組み合わせにより基板対電線接続用として高密度実装に最適なコネクタです。
形状オンボード
タイプライトアングル
極数10極
使用温度範囲(℃)-40to+85
端子形状コネクタ
定格電流(A)3
コネクタ形状ピンヘッダ
仕上(コンタクト接触部)ニッケル上金めっき
絶縁抵抗(MΩ)1000
接触抵抗(mΩ)10
コンタクトピッチ(mm)2.54
RoHS指令(10物質対応)対応
基板接続方法はんだ付け (スルーホール)
1セット(20個)
￥3,998
税込￥4,398
欠品中
誤挿入防止キィが2ヶ所ある50極と60極、中心に1ヶ所のキィを持つ10極のコネクタと互換性があるMILタイプコネクタです。
既存のFRC用圧設型ソケット(SENタイプ)，ロックレバー付きピンヘッダ(LP1タイプ)及び圧着式キィ付きソケットハウジングと互換性があります。
材質インシュレーター：ガラス入りPBT、レバー：ナイロン、スプリングピン：ステンレス鋼、パッシベイト、ピンコンタクト：銅合金(接触部：ニッケル上金メッキ)(結線部：ニッケル上すず又はすず合金メッキ)
耐電圧AC500V/1分間
定格電流(A)1
絶縁抵抗1000MΩ以上
040コンタクト 防水型、基板対ケーブル用コネクタ
使用温度範囲(℃)-40～+125(周囲温度+通電による温度上昇)
絶縁抵抗(MΩ)100
接触抵抗(mΩ)10
025コンタクト 基板対ケーブル/ ケーブル対ケーブル(中継)接続用コネクタ
使用温度範囲(℃)-40～+85
定格電流(A)3
絶縁抵抗(MΩ)100
接触抵抗(mΩ)10
2.54mmピッチ
車載向け小型/高密度 非防水コネクタ
基板スルーホール接続用のストレートタイプD□UL94V-0、黒色)、コンタクト：銅合金/金メッキ又は接触部金メッキ、結線部錫又は錫合金メッキ。
形状ストレート
材質/仕上鋼/ニッケルメッキ
種類角型
定格電流(A)5
仕上(コンタクト接触部)金めっき
絶縁抵抗(MΩ)5000以上
接触抵抗(mΩ)4以下
結合方式ねじ
コンタクト形状オス
耐電圧(V/min)AC1250
結線方法圧着
基板接続方法はんだ付け (スルーホール)
嵌合方式は、ワンタッチバヨネットロック方式を採用し、見えにくいところ、狭いスペースでも確実に嵌合できます。
嵌合操作性が優れ、嵌合作業の向上(ねじ締め作業の軽減、トルクの管理不要)が図れます。
JL10レセプタクルは、ワンタッチ/ ねじ嵌合兼用です。
ワンタッチ嵌合：JL10プラグ使用時
ねじ嵌合：MIL規格品のMSコネクタ及びメーカー汎用型N/MS-A/Bシリーズ、JL04Vシリーズ、JA*AシリーズJ1タイプのプラグ使用時
JL10シリーズのレセプタクル/ プラグの嵌合位置に合マーク(色相：白)があり、嵌合状態の目視確認が可能
アングルプラグのケーブル引出し方向は、45度刻みで任意の8方向へ引出が可能な低背小型設計
ケーブルクランプはJL04Vと共用
UL、TÜV認定取得品、IP67の防水防塵性能、レセプタクルは単体防水構造
耐振性耐油性に優れた対環境性能
用途工作機械、サーボモータ、ロボット、半導体製造装置、通信機器、計測機器、放送機器、他
形状ストレート
種類丸型
極数4
仕上(コンタクト接触部)銀めっき
絶縁抵抗(MΩ)1000以上(DC500V印加)
結合方式ねじ
挿抜寿命500 回
耐電圧(V/min)AC2000
車載用基板対ケーブル小型コネクタ
産業機器向け角型防水コネクタ
使用温度範囲(℃)-20～+105
絶縁抵抗(MΩ)1000
ワンタッチ/ ねじ嵌合兼用 丸型防水コネクタ
使用温度範囲(℃)-55～+125
小型 丸型コネクタ
使用温度範囲(℃)[JN1]-20～+125、[JN2]-20～+100
絶縁抵抗(MΩ)1000
