CSA規格品のケーブル保護管(手で曲げられるフレキシブルチューブ)です。

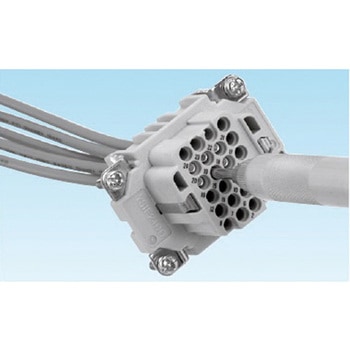

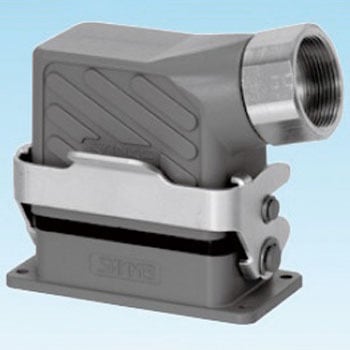

アルミダイキャスト製(金属製)フード・ハウジングを使用する場合、低圧仕様となります。 アースは、コンタクトアース構造です。 コンタクト番号の配列は、電線接続側より見た図です。

高温の場所には耐熱ケーブル、その他の場所にはケーブル/ビニルコードをご使用下さい。付属品は標準型(KM型)をご使用下さい。但し、高温仕様で使用する場合はKB型をご使用下さい。 耐熱性に優れており、高温の場所、溶接ビートの発生する場所、熱い切紛のかかる場所の配管等にご使用下さい。

片側止めサドルです。 耐熱性はUL94V0です。

水抜き式カップリング

防水構造によりカブセ防水形、水切り防水形、平防水形の三種類があります。ステンレス鋼板の厚さは、1.5 mmです。造営材に取付けるための足付きのものと足無し(標準品)のものがあります。アース用端子の有るものと、無いもの(標準品)の二種類があります。アース端子は、台形のもの(国土交通省仕様)とボルト形(M6)があります。寸法は、下表の横A× 縦B× 深C で50 mm単位が標準です。「国土交通省仕様」のラベルが必要な場合は、ラベルをボックスに貼り付けます。国土交通省仕様は、台形アース端子を取付けていることが条件です。「国土交通省仕様アースなし」のラベルは、アース端子なしで、その他の仕様は、すべて国土交通省の仕様に準拠して製作していることがラベル付の条件です。蓋を本体より取り外したとき、蓋の小ねじが落下しない仕様にしております。

電線管用のZDC製小ねじ止め式キャップです。このキャップは、ケーブル用電線管配管にご使用下さい。

Φ16，Φ22のノックアウトを塞ぐための装飾用プラグです。ZDC製の表面処理はサーチライトNi/Crめっきです。樹脂製の色調はライトグレー色です。ロックナットは黒色です。

電線管用のZDC製小ねじ止め式キャップです。このキャップは、ケーブル用電線管配管にご使用下さい。

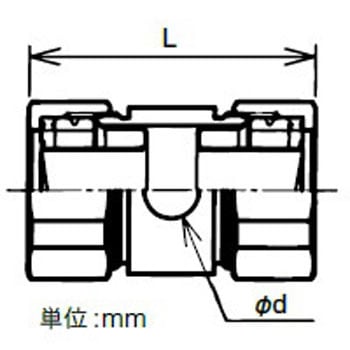

防水プリカとねじ付き鋼製電線管を接続するためのコンビネーションカップリングです。プリカチューブの接続は、ユニオン式です。鋼製電線管の接続は、ねじ込み式です。プリカチューブとカップリングの引張力は500N (JIS C 8461-22 の分類コードは3 ミディアム) です。JIS C 8461-1 による分類コード:X342X13023X0

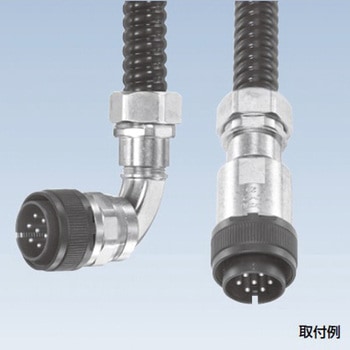

ケイフレックスをバックシェルなしMS コネクタに接続するためのコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ( スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスと鋼製電線管を接続するための防水型コンビネーションカップリングです。トルク小ねじの締め付けは、頭が折れるまで行います。トルク小ねじの折れた頭部に対して、安全保護の為の保護キャップ(GLPA556)が使用できます。トルク小ねじのかわりに六角小ねじ(SUS 製)を取り付けたものも特注にて承ります。その場合、品番の末尾にVLを追加して下さい。( 例:K2KI10VL)納期区分は確となります。 ・VL 付きは、ねじなし鋼製電線管接続用です。ねじ部は切断してご使用下さい。薄鋼電線管は、ねじ部を切断してご使用下さい。ケーブル工事に、ご使用下さい。表中の「接続できるケイフレックス」欄の※印はKMV、KMS、KIV、KIH、KPF、KIC、KMEC、KPBF(#10 除く)、KMB、KIB を表しています。鋼製電線管を引き抜く際、パッキンがめくれて破損する場合がありますので、パッキン単体でも販売しています。K2K I 用:RPP I ※-S(例:RPP I 16-S)K2KE用:RPPE※-S(例:RPPE19-S)。本製品に使用している防水シール付トルク小ねじは単品で販売しております。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N ( JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N ( JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N ( JIS C 8461-23 の分類コードは5 ベリーヘビー) です。電線管とコンビネーションカップリングの引張力は#10～28 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#36 以上は1000N ( JIS C 8461-23 の分類コードは4 ヘビー) です。

表中の「取付けできる附属品」欄の※1印はKMBGL，KMBCL，KMBML，KM90BGL，KM45BGL を表しています。表中の「接続できるケイフレックス」欄の※2 はLIC、LIH、を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF， KIC，KIH，KIV，KMEC も接続できます。

E2M型マルチパッキンと組み合わせて使用するノックアウト用コネクタです。マルチパッキンは別売ですので、次頁の手順で選定して下さい。

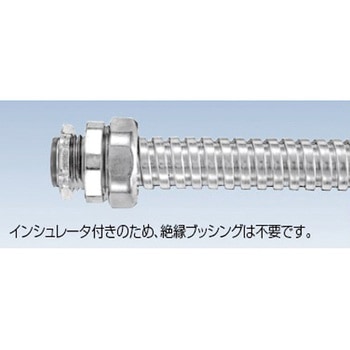

ブレード掛けケイフレックスLIB、LMB 用のステンレス(SUS304)製のボックスコネクタです。ケイフレックスの切断は、ワイヤーのばらけ防止のため切断部にビニルテープを巻いて、その上から行って下さい。

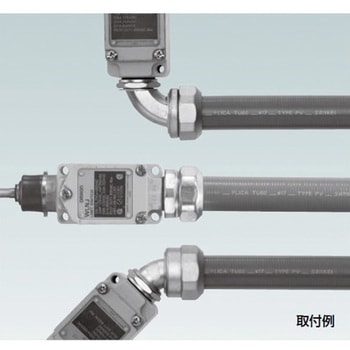

防水プリカをリミットスイッチ等の電気機器に接続するためのコネクタです。防水プリカの接続は、ユニオン式です。90°形・45°形のコネクタには、方向を決める亜鉛ダイカスト(ZDC)製ロックナットを附属しています。プリカチューブとコネクタの引張力は500N (JIS C 8461- 22 の分類コードは3ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

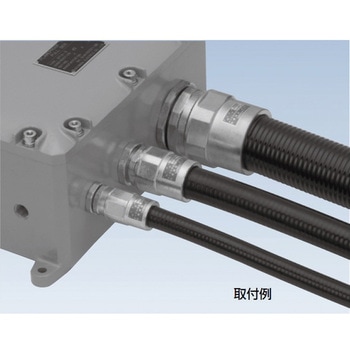

ケーブルを防爆機器類に接続するための耐圧防爆構造d2G4仕様のコネクタです。ケーブルを科学プラント等の危険のある場所に施設する場合にご使用下さい。先端にはめねじが切ってあるので電線管などが接続できます。66頁の防爆式コネクタ用パッキンが使用可能です。

オス、メス共に同サイズのメートルねじを施した亜鉛ダイカスト製又は真鍮製のハブです。真鍮製の製品はRoHS 対応しておりません。おねじ部の壁面のシールができるようにシートパッキンを附属しています。(IP67)

ケイフレックスを制御盤類のノックアウトに接続するための45°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は #10 は 500N( JIS C 8461-23 の分類コードは3ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4ヘビー)、#70 以上は2500N (JIS C 8461-23の分類コードは5 ベリーヘビー)です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。

ケイフレックスをリミットスイッチ、フード等のめねじに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

ケイフレックスを制御盤類のノックアウトに接続するための90°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JISC 8461-23 の分類コードは5 ベリーヘビー) です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。

ケーブルを制御盤類のノックアウトに接続するためのコネクタです。E2BG※ESDはE2BGの特性を維持しながら帯電防止効果に優れた材質を使用しており、静電気をきらうクリーンルーム等での使用に最適です。製品表面固有抵抗値:1010～1011Ω/sqで帯電防止効果に優れています。(静電気によるチリ、ホコリ、粒子の吸着や静電気帯電による障害を防止する効果があります。)。安定した帯電防止効果を長時間持続します。ブリードアウトによる汚染はありません。ノックアウト径は下表を参考にして下さい。

ケイフレックスType KPF は、高耐油のケイフレックスの標準品です。呼び#10～#54 は可動用に設計しております。油のかからない固定配管にはローコストのType KIV を推奨します。柔軟性が優れているためケイフレックスが多少伸びます。管に挿入するケーブルは多少の余裕を持って下さい。ビニル被覆の色調が茶色のものは警視庁の信号機の指定品(型式KPF※BR)です。呼びは#22～#54 です。ケーブル工事に、ご使用下さい。附属品は、KM 型(標準型)又はK2 型の附属品をご使用下さい。

外層に亜鉛めっき鋼帯、中間層に鋼帯、内層に耐水紙を用いた管にひだ付けした構造です。特定電気用品以外の電気用品なのでコンクリート埋設はもとより、特殊場所を除いた乾燥した場所の低圧屋内配線に鋼製電線管と同様に施設できます。電線は、IV電線/ケーブル等がご使用できます。附属品は、標準プリカ用の附属品をご使用下さい。JIS C 8461-1 による分類コード:3343213023XX

ケイフレックス、サンフレキROBO、ケイグランド用のMS コネクタ(バックシェル付き)用カップリングの通線長さを延長するための金属製の延長アダプタです。※印真鍮製の製品はRoHS 対応しておりません。通線部が長くなるために、MS コネクタへのケーブルの接続作業が容易になります。MS コネクタ接続部にはシールができるようにO リングを附属しています。(IP67)

メートルねじ付きの金属製のハブ/ 拡大径違いハブ/ 縮小径違いハブです。シール用のシートパッキンを附属しています。表面処理は3 価ユニクロです。

小径ケイフレックスの端末保護用ブッシングです。

ロックナット締付け作業不要。ロックナットを使用しない方式で、盤内での締付け作業が不要になります。大型盤での施行時、盤内・盤外での2人作業だったところ、盤外での1人作業で施工完了できます。施工は3アクションで施工可能です。修理メンテナンス作業での取り外しも容易にできます。簡単な施工方法で、締付け作業が楽。3アクションで差し込み締付け施工ができる!(取り外しも容易にできます)
