11ページ目: 三桂製作所のすべての商品

サンフレキROBOをリミットスイッチ等電気機器に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°，90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

サイズ15～24 はパイプを固定する小ねじが1本、30 以上は小ねじが2本となります。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

サンフレキROBOをボックス類の専用の丸穴に接続するためのコネクタです。サンフレキROBOとコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。ボックス類の専用の丸穴が大きいため、ケーブルのハーネス品の部品の貫通が可能となります。

サンフレキROBOをフード・ハウジング等に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。

ねじなしサンパイプをノックアウトに接続するためのコネクタです。

ブレード掛けケイフレックスLIB、LMB 用のステンレス(SUS304)製のボックスコネクタです。ケイフレックスの切断は、ワイヤーのばらけ防止のため切断部にビニルテープを巻いて、その上から行って下さい。

サンフレキROBOをリミットスイッチ等電気機器に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°，90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

サンフレキROBOをリミットスイッチ等電気機器に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°，90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

サンフレキROBOを制御盤類のノックアウトに接続するためのコネクタです。N2BG※ESDはN2BGの特性を維持しながら帯電防止効果に優れた材質を使用しており、静電気をきらうクリーンルーム等での使用に最適です。製品表面固有抵抗値:1010～1011Ω/ sqで帯電防止効果に優れています。(静電気によるチリ、ホコリ、粒子の吸着や静電気帯電による障害を防止する効果があります。)。安定した帯電防止効果を長時間持続します。ブリードアウトによる汚染はありません。

サンフレキROBOを第一電子工業(株)製コネクタに接続するためのコネクタです。表中の※は第一電子工業(株)製コネクタCM10-SP/CMV1-SP(バックシェルを外して使用して下さい。)です。補強カバー(CM10-SP-CV)に対応しています。サンフレキROBO#16とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。第一電子工業(株)製コネクタ CM10-AP/CMV1-AP(アングル)を接続の場合バックシェルを外せば接続可能です。但し、ストレート接続となります。アングルでの接続の場合はお問い合せ下さい。

防水プリカをリミットスイッチ等の電気機器に接続するためのコネクタです。防水プリカの接続は、ユニオン式です。90°形・45°形のコネクタには、方向を決める亜鉛ダイカスト(ZDC)製ロックナットを附属しています。プリカチューブとコネクタの引張力は500N (JIS C 8461- 22 の分類コードは3ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

ケイフレックスを制御盤類のノックアウトに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※1印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。複数本のケーブルをグランドするコネクタもご用意できます。お問合せ下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

ケイフレックス等のボックスコネクタ(例：KMBG)を接続して回転式のコネクタにするための亜鉛合金ダイカスト又は真鍮製の回転ハブです。真鍮製の製品はRoHS 対応しておりません。めねじ部分は非防水のため取付けるコネクタにはパッキンの附属されている製品をご使用下さい。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。・ケイフレックスが袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。・ケイフレックスが振られないよう安全な可動条件、配管、収容率にして下さい。(逆U 字配管は振られやすいので特にご注意下さい。)

サンフレキType NT 用の樹脂製ねじ込み式の非防水型附属品です。本体の材料は、ポリアミド樹脂です。耐燃性は、UL94V0 です。附属品の色は、黒色です。

サンフレキROBO TypeNSBS を電気機器に接続するためのコネクタです。NBOPG を穴用として使用する場合は別売のロックナット(型式RLPGS)を別にご用意下さい。サンフレキROBO とコネクタの引張力は250N(JIS C8461-23 の分類コードは2 ライト)です。RoHS 対応についてはお問い合わせ下さい。

サンフレキROBO TypeNSBS を制御盤類のノックアウトに接続し、接続方向を軸に回転させるためのコネクタです。サンフレキROBO とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。・サンフレキROBO が袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。・サンフレキROBO が振られないよう安全な可動条件、配管、収容率にして下さい。( 逆U字配管は振られやすいので特にご注意下さい。)

防水プリカをリミットスイッチ等の電気機器に接続するためのコネクタです。防水プリカの接続は、ユニオン式です。90°形・45°形のコネクタには、方向を決める亜鉛ダイカスト(ZDC)製ロックナットを附属しています。プリカチューブとコネクタの引張力は500N (JIS C 8461- 22 の分類コードは3ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

ビニル被覆ケイフレックス用のステンレス(SUS304)製(本体、袋ナットのみ)の耐圧防爆構造d2G4 仕様のコネクタです。ケイフレックスを化学プラント等の爆発の危険のある場所に施設する場合にご使用下さい。K2XBGL(サイズ16～36)は、鉄製波形ケイフレックスKMS，KMV，KMEC が使用できます。K2XBGL のラベル色調は黒色、KXBGL のラベル色調は赤色です。

ケーブルをリミットスイッチ、フード等の電気機器に接続するためのコネクタです。

サンフレキROBO を制御盤類のノックアウトに接続し、接続方向を軸に回転させるためのコネクタです。サンフレキROBO#16～#63 とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。 ・サンフレキROBO が袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。 ・サンフレキROBO が振られないよう安全な可動条件、配管、収容率にして下さい。 (逆U 字配管は振られやすいので特にご注意下さい。)。高負荷での回転動作が避けられない場合は、樹脂製ベアリング式回転ハブHR2HG をご使用下さい。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

プリカチューブをボックス類のノックアウトに接続するためのコネクタです。プリカチューブの接続は、ユニオン式です。鋼(SPHC)製のロックナットを附属しています。プリカチューブとコネクタの引張力は500N(JIS C 8461-22の分類コードは3ミディアム)です。JIS C 8461-1による分類コード:X342X13023X0

ねじ付きサンパイプをノックアウトに接続するためのコネクタです。

ケイフレックスの中間を固定するための貫通式コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。#12 のみインシュレータ付きです。真鍮品はRoHS に対応していません。

ビニル被覆なしケイフレックス(型式KM/KI)をコネクタにねじ込んで接続し、そのコネクタを制御盤のノックアウトに接続するコネクタです。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3 ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

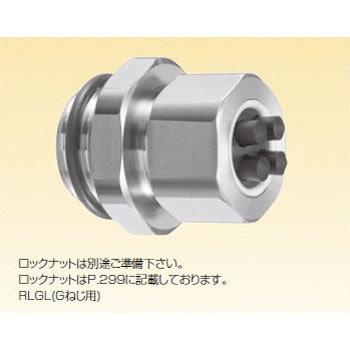

複数のケーブルをグランドできるノックアウト用のシールコネクタです。スリーブ有りで使用する場合は、スリーブの先端を切り落としてご使用下さい。使用しない穴はスリーブを切らずに穴に入れたままでご使用下さい。

サンフレキROBO を制御盤類のノックアウトに接続し、ケーブルをグランドするためのコネクタです。多芯のケーブルをグランドするためのコネクタも用意できます。サンフレキROBO とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。

ガラスウール入りブレード掛けケイフレックス(型式LIGB)を制御盤類のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は1000N(JIS C8461-23 の分類コードは4ヘビー)です。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

ケーブルを制御盤等のノックアウトに接続するためのブーツ付きコネクタです。ケーブルの自立を助け、ケーブルがコネクタの接続部の極近で急に曲がらないようにするためのブーツ付きです。ブーツの材質は、ゴムと同様の熱可塑性エラストマーです。

ケイフレックスを第一電子工業(株)製コネクタに接続するためのコネクタです。表中の※1はKMS，KMV，KPF，KIC，KIH，KIV，KMEC，KPBF，KUU，KCSを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。バックシェルを外してご使用下さい。補強カバー(CM10-SP-CV)に対応しています。取付方法はサンフレキROBOの113頁をご参照下さい。第一電子工業(株)製コネクタCM10-AP/CMV1-AP(アングル)を接続の場合バックシェルを外せば接続可能です。但し、ストレート接続となります。アングルでの接続の場合はお問い合せ下さい。

ケーブルをリミットスイッチ、フード等の電気機器に接続するためのコネクタです。

厚肉管、薄肉管を非防水仕様で、 ねじなし接続するコネクタです。型式LE2BG、LE2BC のL2は、 型式LE2BM と同一です。サイズ20～25 はパイプを固定する小ねじが1 本、32 以上は小ねじが2 本となります。

フレキの中間を固定するためのコネクタです。防水仕様をご希望の場合は、N2V2BGと ご指定下さい。サンフレキROBO#16～#63 とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。

ケーブルをリミットスイッチ、フード等の電気機器に接続するためのコネクタです。
