2ページ目: スプリュー・ヘリサート

二輪・四輪のスパークプラグの修理にGOOD!

リコイルは断面が菱形の高品質ステンレスワイヤーをスプリング状に巻いて作られています。インサートは相手母材のタップ孔よりひと回り大きく作られており、軽く絞り込まれながら装着されます。装着後はバネ作用が働き、半永久的に抜けません。 耐食オーステナイト鋼425℃(800°F)まで通常用向け。

あらかじめ金属板に空けられた下穴に入れ、通常のプレスで圧入するだけで垂直度の正確なねじが立てられ、板の表面が平滑で突起のない美しい仕上がりが出来ます。 この商品は三価ユニクロです。

シンプルなタング折取工具です。グリップはゴムでコーティングされ滑りにくいです。インサートねじキットのスペアです。

ネジサイズを変えることのできるステンレス製の変換ユニットです。取り付けたいネジ部が合わない場合、本品でサイズ変換ができます。オネジに本品を取り付けるとサイズダウン(例：M6⇒M4へ)することができます。反対にネジ穴へ本品を差し込むとサイズアップ(例：M4⇒M6へ)ができます。

損傷しためねじを修理する際に、ドリルを使用する事なくオーバーサイズのタップを立てる為に開発されました。主にスパークプラグの修理に使用します。

エンザートは直タップではめねじ破壊が起こり易い樹脂やアルミ等に使用出来る作業性の良いインサートナットです。割溝又は三つ穴形状の切刃を持ち、自身の刃で相手材を切るので前タップが必要ありません。エンザートでめねじ補強すれば、部品のアルミ化や樹脂化が可能になるので、軽量化に役立ちます。エンザートは内ねじに加わる力を一回り大きい外ねじで支えるため、直タップに比べて高い力に耐えることが出来ます。エンザートを使った補強は相手材固有のせん断強さ、又は使用するボルトの機械的強さが限界となります。307型(三つ穴タイプ)は軟鋼、強度の高いアルミ合金及び割れ易い硬質樹脂に適しています。

専用工具の使用により、タング無しで挿入、抜き取りが可能です。抜き取る際にも、雌ねじにも本品にもダメージを与えません。 タングを折り取ったり、折ったタングを探したり、ゲージを確認する必要がありません。

母体のめねじを強化する 耐久性のあるねじ結合ができる 簡潔なデザインができる 疲れ限度を増大する 容積重量を減少させる 不良品を簡単に更正する

インサートねじで潰れたねじの修復、強化が可能です。汎用性の高い5サイズのインサートねじと挿入作業に必要な工具を一式収納できるセットです。補修作業現場に常備することで緊急作業に対応できます。消耗したパーツは補充可能です。

母体のめねじを強化する。耐久性のあるねじ結合ができる。 簡潔なデザインができる。疲れ限度を増大する。 容積重量を減少させる。不良品を簡単に更正する。

主に雌ねじの補強を目的として使用され、菱形断面の線材を円筒コイル状に形成した製品です。 アルミ等の軽金属や樹脂等、脆く強度の低い材料を母材とする加工部分の雌ねじ部に採用されています。 1.折り取り不要で作業効率アップ 2.誰でも簡単挿入作業 3.挿入時間は電動工具で約5秒 4.抜き取り工具で簡単抜き取り 5.上下向き関係なし 6.効率アップでトータルコスト削減

ねじ山のつぶれためねじを、ローコストで保持力の強いめねじに再生します。 損傷前と同じサイズのめねじを再生できます。 元のめねじより強い保持力を発揮します。 めねじの補強部品として使用できるので、設計段階で母材の軽量化が可能です。

タングレスインサートねじ専用の挿入工具です。入りの深さを調整できるロックナット付きです。六角軸(6.35mm)でビットホルダーに差し込んで使用できます。効率的な作業が可能です。電気ドライバーなど電動工具で使用できます。ラチェットハンドル(凹6.35mm)に取り付けて作業できます。インサートねじキット(タングレス)のスペアです。

六角軸(6.35mm)でビットホルダーに差し込んで使用できます。効率的な作業が可能です。電気ドライバーなど電動工具で使用できます。ラチェットハンドル(凹6.35mm)に取り付けて作業できます。インサートねじキット(電動工具、タングレス)のスペアです。

エンザートは直タップではめねじ破壊が起こり易い樹脂や木材等に使用出来る作業性の良いインサートナットです。割溝形状の切刃を持ち、自身の刃で相手材を切るので前タップが必要ありません。内ねじに加わる力を一回り大きい外ねじで支えるため、直タップに比べて高い力に耐えることが出来ます。エンザートを使った補強は相手材固有のせん断強さ、又は使用するボルトの機械的強さが限界となります。

ねじ山のつぶれためねじを、ローコストで保持力の強いめねじに再生します。 損傷前と同じサイズのめねじを再生できます。 めねじの補強部品として使用できるので、設計段階で母材の軽量化が可能です。

この商品は三価ユニクロです。

あらかじめ金属板に空けられた下穴に入れ、通常のプレスで圧入するだけで垂直度の正確なねじが立てられ、板の表面が平滑で突起のない美しい仕上がりが出来ます。 この商品は三価ユニクロです。

木材、パーティクルボードや軟質樹脂に使用できます。 特に柔らかい材料には切り刃(割溝部)を上に向け、ねじ塑性成形式として使用してください。

外径インチネジ、内径メートル並目ネジ穴の変換用アダプタです。既存のユニファイ並目(UNC)ネジ穴にインサートすることでメートル並目ネジ穴へ変換できます。輸入品などのインチ、ユニファイ規格穴に対し、国内規格のネジを使用することができます。六角頭タイプなので簡単にスパナ等で締め付けることができます。外径ユニファイ細目(UNF)のタイプもございます。

通常のエンザート加工にはタップは必要ありません。 難削性のアルミ材や鋼材に一部タップを施すとエンザートが入れやすくなります。

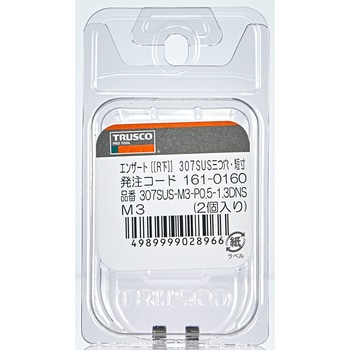

コイル型インサートとは違い、前タップの必要はありません。 前タップが不要であるだけでなく金属材料及び樹脂、木材に対してもセルフロック機能を持つため、ネジ部の着脱による緩みに強い特徴があります。 又どの相手材に対しても求められる耐摩耗性と高い引抜き強さを得ることが出来ます。(割溝(又は三つ穴)の間にあるネジ山はテーパ角によってクサビ形になっているためエンザートの逆廻りを喰いとめるよう働きます。 三つ穴の切り刃が止まり穴になっているので、挿入時に出る切り粉を閉じ込めることができます。 挿入加工の食いつき時に僅かに切り粉が外に出ますが、大部分は止まり穴に収まるので切り粉の除去工程が不要です。

キーつきのめねじ補強インサートです。 キーが機械的に回転をロックするため、抜けの心配がありません。 コイルタイプのインサートにくらべ高強度のため、強い締結や、ボルトの脱着頻度の高い箇所に使用できます。 アルミなどの軽金属や鋳物、樹脂などのめねじ補強や、破損しためねじの修復に最適です。 コイルタイプのインサートや特殊表面処理仕様なども対応可能です。コンタクトセンターにお問い合わせください。

コイル型インサートとは違い、前タップの必要はありません。 前タップが不要であるだけでなく金属材料及び樹脂、木材に対してもセルフロック機能を持つため、ネジ部の着脱による緩みに強い特徴があります。 又どの相手材に対しても求められる耐摩耗性と高い引抜き強さを得ることが出来ます。(割溝(又は三つ穴)の間にあるネジ山はテーパ角によってクサビ形になっているためエンザートの逆廻りを喰いとめるよう働きます。 肉厚が薄く、外径が307/308型よりも小さく作られています。 スペースに制約がある場合に適しています。 外ねじと内ねじのピッチが同じです。

主に雌ねじの補強を目的として使用され、菱形断面の線材を円筒コイル状に形成した製品です。 アルミ等の軽金属や樹脂等、脆く強度の低い材料を母材とする加工部分の雌ねじ部に採用されています。 1.折り取り不要で作業効率アップ 2.誰でも簡単挿入作業 3.挿入時間は電動工具で約5秒 4.抜き取り工具で簡単抜き取り 5.上下向き関係なし 6.効率アップでトータルコスト削減

プレス圧入でM3～M6のナットを取り付けます。六角ボディの一部を母材に沈み込ませるためにナットの回転を阻止し、首下の溝部へのメタルフローによりナットの抜けを防止します。取り付け方向は、母材のパンチ側・プレス側ともに圧入可能です。
