2ページ目: アース・銅バー

DINレール取付が可能な電源ラインを安全且つコンパクトに分岐/集約するためのモジュール 施工もシンプルで、従来の方式からの工数削減と省スペース化に貢献 丸型端子の圧着加工不要で工数低減 樹脂ケース通電部絶縁で安全性を向上 DINレール/パネル取付で施工容易化 丸型端子不要で、端子台と比べ小型化を実現 制御盤の組立作業性向上と省スペース化を実現

F-731/F-733専用のアース端子。 特殊な工具を使わずに取り付けができます。

ブレーカと母線バーなどの接続にご利用ください。 ブレーカ端子ピッチの拡張が容易です。 バーホルダ・ラグ端子タイプ・ジョイントバーユニット(BP34-LT-J)とバーホルダ・ラグ端子タイプ・一次送りユニット(BP34-LT-1)の組合わせで入線サイズを大きくすることが可能です。

配電盤・分電盤の二次分岐にご利用ください。 主幹バーは25mmピッチ、M6ねじ穴付ですので、スリムタイプ・協約形タイプの分岐リード板(BP44-F)の接続が可能です。 定格電圧AC200Vまで使用可能です。

分電盤用分岐銅母線として加工済みのメインバーです。連続M5タップアナが25mmピッチで加工してあり、渡りバーと組み合わせで簡単に分岐回路を組むことができます。電源容量は60A ～400Aまで5種類長さが1mと1.25mがあります。

残留電荷の放電作業を安全に簡単にできる。

平形カバーとケーブルラックの電気的接続を行います。底板カバーに使用できます。緑色に着色しているので、目視確認が容易に行えます。

平形カバー同士の上下のカバー及び、ケーブルラックの電気的接続を行います。緑色に着色しているので、目視確認が容易に行えます。

屋根形カバーとケーブルラックの電気的接続を行います。緑色に着色しているので、目視確認が容易に行えます。

RiLineX ベーシックモジュール

RiLineX 接続アダプター

RiLineコンパクト CBユニットアダプター

RiLineX ヒューズスイッチディスコネクター

PLSスペシャル型バスバーE-Cu

ボード RiLine コンパクト

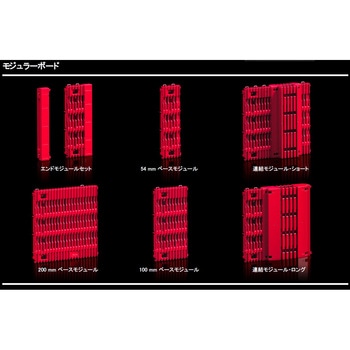

銅バーとボードがパッケージとなった組み立て済のボード。サイズが 15x5 ～ 30x10 mm のバスバーを統合するためのベーシックモジュール。IP2XB までの完全な感電防止対策、IP3X までアップグレード可能。水平、垂直、頭上設置が可能で、リアエリアにはケーブル引き込み口を装備。AC 1000 V および DC 1500 V までの電圧に対応。試験済み短絡電流定格、最大 65 kA。IEC および UL 認可。

ネジ穴が可能済みで、タップ加工が不要です。用途に応じて切断しご利用いただけます。

保護板のブレーカパネルカット面に取り付けるブラインドです。(パネルカット寸法は95mmに対応しています。) 切り離し可能ですので必要なサイズに合わせて取り付けが可能です。

プラグイン幹線分岐盤の追加回路への電源送り用として使用できます。 末端から省スペースで出線可能な端子ユニットです。

基本ユニットIPD160タイプ搭載のバーホルダ単品販売です。

分岐ブレーカスペース用としてご利用ください。

豊富な品揃えにより、入線仕様に合わせた選定が可能です。 基本ユニットと合わせてご選定ください。 基本ユニット(IPDS)に主幹ブレーカ・端子台を接続する「繋ぎ用導体・取付台」セットです。

豊富な品揃えにより、入線仕様に合わせた選定が可能です。 基本ユニットと合わせてご選定ください。 基本ユニット(IPDS)に主幹ブレーカ・端子台を接続する「繋ぎ用導体・取付台」セットです。

豊富な品揃えにより、入線仕様に合わせた選定が可能です。 基本ユニットと合わせてご選定ください。 基本ユニット(IPDS)に主幹ブレーカ・端子台を接続する「繋ぎ用導体・取付台」セットです。

基本ユニット(IPD-PA)に主幹ブレーカを接続する連結バーとブレーカ取付台がセットになっています。
