ボールバルブとストレーナが一体となったタイプで、省スペース化を実現します。 フィルター1つと2つのストップ弁の機能を果たします。 バルブの清掃はキャップを緩めてフィルターを取り出すだけなので簡単です。

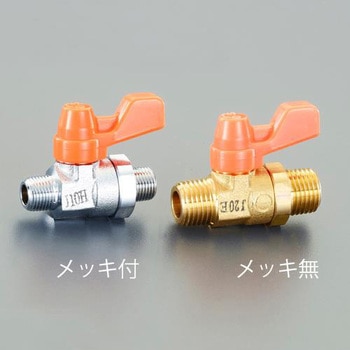

メッキ品にて腐食に強い

配管用・水道・スプリンクラーなど。PVC製のボールバルブ付きシングルユニオン継手。

酸性またはアルカリ性の薬品や海水で腐食することなくさまざまな配管に適応します。

軽量・コンパクト設計で、狭所配管への設置に最適。 フランジ接続のため、ボール部等、内部部品の分解洗浄が可能です。 アクチュエータは、小型かつ高トルク(ラック&ピニオン機構)で、錆びにくく軽量。 アクチュエータの向きを90°ごとに回転可能。 空気圧のみで駆動部が作動する複作動式。 耐食性・耐熱性に優れた、ステンレス鋼(SCS13)を使用。 ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。 遊動ボール弁構造を採用。(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります) シートは、耐食性・耐久性に優れたPTFEを使用。 Oリングの材質にフッ素ゴムを採用することで、幅広い条件下での使用を実現。 ステムをボディ内側から組み込んだ、飛び出し防止構造。 内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。

TSS-01型がベースのPCW禁油仕様モデル。 流体抵抗や圧力損失が少なく、大流量を確保できるフルボア相当仕様。 操作性に優れたレバーハンドルを採用。 耐食性・耐熱性に優れた、ステンレス鋼(SCS14)を使用。 ステンレス引抜材(一部押し出し材)による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。 遊動ボール弁構造を採用。(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります) すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。 ステムをボディ内側から組み込んだ、飛び出し防止構造。 内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。 ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

BBS-322/323/625型がベースのPCW禁油仕様モデル。 狭所配管に適した、コンパクトな蝶ハンドル/ウイングハンドルを採用。 熱間鍛造による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。 遊動ボール弁構造を採用。(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります) すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。 ステムをボディ内側から組み込んだ、飛び出し防止構造。 内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。 ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

HBS-50型がベースのPCW禁油仕様モデル(洗浄・組立仕様については、「禁油ボールバルブの洗浄仕様について」をご確認ください)。 流体抵抗や圧力損失が少なく、最大流量を確保できるフルボア仕様。 熱間鍛造による、継ぎ目のないワンピース(一体型)構造の高靱性ボディにより、外部漏れリスクを最小化。 遊動ボール弁構造を採用。(遊動ボール弁構造とは…優れた気密性が得られるPTFEシートを流れ方向に配置して、ボールを支持。全閉時の差圧によってボールが2次側のシートに押し付けられることにより、気密性が一層安定した状態で流路を締切ることが可能になります) すべての気密保持部品に、耐食性・耐久性に優れたPTFEを使用。 ステムをボディ内側から組み込んだ、飛び出し防止構造。 内圧による気密効果とコニカルスプリング(皿バネ)によるスプリング効果により、気密性をさらにアップ。 ハンドルを90度回転させるだけで簡単に開閉でき、ハンドル位置でバルブの開閉状態を明快に判別可能。

シリコン、フッ素ゴム、タイゴンなど軟質チューブ用。ボディは白色ポリプロピレン(PP)製。内部シール材はフッ素ゴム製。1/8NPTメスネジ部には1/8-27NPTオスネジのアダプターフィッティングが接続でき、細径の同径や異径のチューブ接続が可能です。プラグ穴径7.9mm、耐熱+60℃、耐圧860kPa(室温時)。接続チューブ脱落防止のためにチューブバンドの併用をおすすめします。

圧力損失の少ないフルポート構造です。 標準FCハンドルのオプションとしてSUSハンドルがあります。 全開、全閉の2点でキーロックができます。 面間寸法はASME B 16.10 JISB2002に準拠しております。 帯電防止機構付です。 異常昇圧防止孔付です。 ハンドル固定機能付きです。

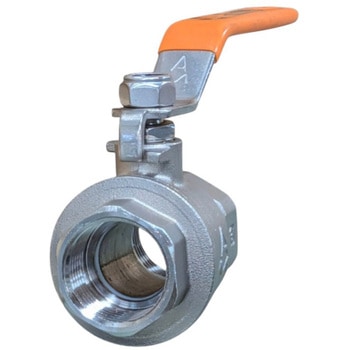

2ピースボディー、フルポートです。 オプションとして、ロックハンドル、蝶ハンドル(Tハンドル)、フラットハンドルがあります。 本体材質はステンレス304、316、316Lがあり、本体316、316L製はシート部にNEW PTFEを採用していますので様々な流体に対応できます。

耐久性の高いスチールレバーを採用しています。本体に六角スパナ掛けが2ヶ所あり使用に便利です。

レデュースボアタイプです。軽量・コンパクトです。

・フリーボール、ミニチュアボールバルブに比べて面間寸法が短く、部品点数が少ないためお値打ちです。・ハンドルはワンタッチ着脱式なので施工の邪魔になりません。

小型ボールバルブのため省スペースの配管可能で、機器への取付けに便利。配管都合によりハンドルの位置、開閉方向を自由に変更可能。

小型ボールバルブのため省スペースの配管可能で、機器への取付けに便利。配管都合によりハンドルの位置、開閉方向を自由に変更可能。
