11ページ目: 電線管用コネクタ

鋼製電線管の管端部でケーブルをグランドするためのシールブッシングです。本体、袋ナットを屋外に使用したとき、優れた耐候性を有するE型のブッシングです。道路等直射日光の直接あたる屋外にご使用になれます。鋼製電線管との接続部の防水が必要な場合は、シールテープやコーキング材をご使用下さい。

ASI(アクチュエータ・センサ・インターフェース)ケーブル用のE2型のケイグランドです。適用できるAS-インターフェースケーブルの外径寸法は図示のものです。標準は、下表のものですがパッキンの取り替えによりE2/E/C2型のすべての型式のケイグランドの供給が可能です。色調は、ライトグレー色のみです。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

防水プリカをボックス類のノックアウトに接続するためのコネクタです。プリカチューブの接続は、ユニオン式です。鋼(SPHC)製のロックナットを附属しています。プリカチューブとコネクタの引張力は500N(JIS C 8461-22 の分類コードは3 ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

ビニル被覆ケイフレックス用ステンレス(SUS304)製のおねじ付きボックスコネクタです。呼び#70 の袋ナットは、丸形となります。表中の「接続できるケイフレックス」欄の※はLIC，LIH を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF，KIC，KIH，KIV，KMECも接続できます。

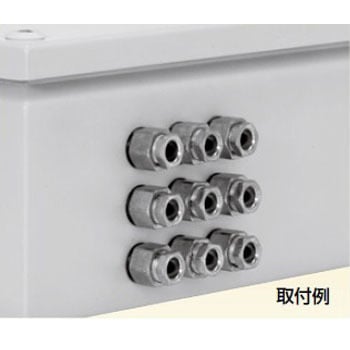

ケーブルを制御盤類のノックアウトに接続するための小型コネクタです。

サンフレキROBOをボックス類の専用の丸穴に接続するためのコネクタです。サンフレキROBOとコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。ボックス類の専用の丸穴が大きいため、ケーブルのハーネス品の部品の貫通が可能となります。

オス、メス共に同サイズのメートルねじを施した亜鉛ダイカスト製又は真鍮製のハブです。真鍮製の製品はRoHS 対応しておりません。おねじ部の壁面のシールができるようにシートパッキンを附属しています。(IP67)

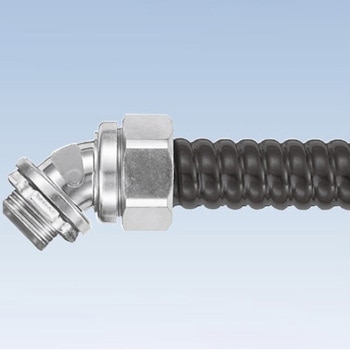

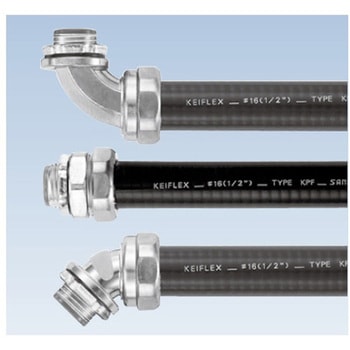

ケイフレックスを制御盤類のノックアウトに接続するための45°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は #10 は 500N( JIS C 8461-23 の分類コードは3ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4ヘビー)、#70 以上は2500N (JIS C 8461-23の分類コードは5 ベリーヘビー)です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。

サイズ15～24 はパイプを固定する小ねじが1本、30 以上は小ねじが2本となります。

被覆なしケイフレックス用のステンレス(SUS304)製のKC2 型ボックスコネクタです。KC2BCL/KC2BGLの表中、ΦB、L1及びL2は KC2BMLと同一です。

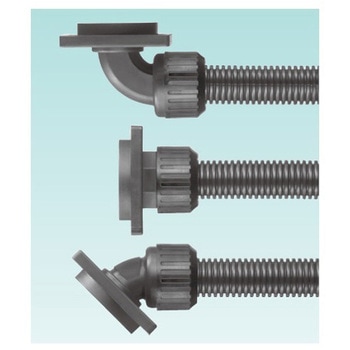

サンフレキROBOを制御盤類のノックアウトに接続するための45°形コネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

二重ブレード掛けケイフレックスLIGB 用のステンレス(SUS304)製のボックスコネクタです。呼び#36 以上の袋ナットは、形状が丸型となります。ケイフレックスの切断は、ワイヤーのばらけ防止のため切断部にビニルテープを巻いて、その上から行って下さい。KGBCL / KGBGL の表中、ΦA、ΦB、L1及びL2はKGBML と同一です。

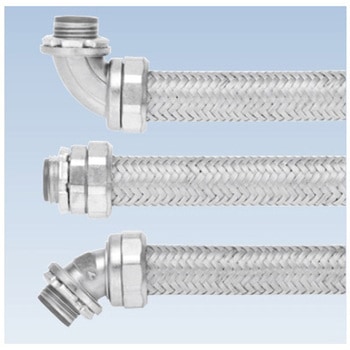

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は#10 は500N(JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

ケイフレックスを防爆機器類に接続するためのコネクタです。ケイフレックスは、ビニル被覆ケイフレックスをご使用下さい。特に、Type KIH/KPFを推奨します。ケイフレックスを化学プラント等の爆発の危険のある場所に施設する場合にご使用下さい。セパレート形(KXUBG/K2XUBG)は、本体とスリーブが分割されていますので施工及びメンテナンスが簡単です。表中の「接続できるケイフレックス」欄の※印はKMS，KMV，KPF，KIH，KIC，KIV，KMEC，KPBF，KMB，KIB を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#12～54 は1000N(JIS のヘビー)です。K2XBG/K2XUBG は波形ケイフレックス(KMS，KMV，KMEC)が使用できます。KXBG/KXUBG のラベル色調は赤色、K2XBG/K2XUBG のラベル色調は黒色です。

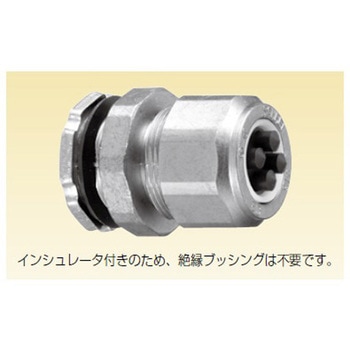

ケーブルを制御盤等のノックアウトに接続するためのコネクタです。ノックアウト径は下表を参考にして下さい。

ケーブルを制御盤等のノックアウトに接続するためのコネクタです。

サンフレキROBOを制御盤類のノックアウトに接続するための本体が亜鉛合金ダイカスト製の90°形コネクタです。袋ナットは、N2型と同じ樹脂製で色調は黒色です。サンフレキROBOとコネクタの引張力は250N(JIS C8461-23の分類コードは2ライト)です。

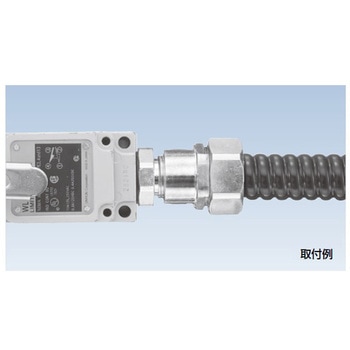

ケイフレックスをリミットスイッチ、フード等のめねじに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

本体、袋ナットが屋外の使用に適したE6型のケーブルグランドです。道路等、直射日光の直接あたる屋外にご使用になれます。1サイズのコネクタで4mm差のケーブル外径に対応できます。

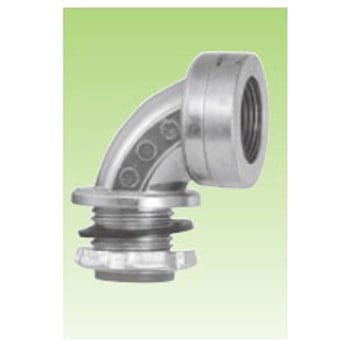

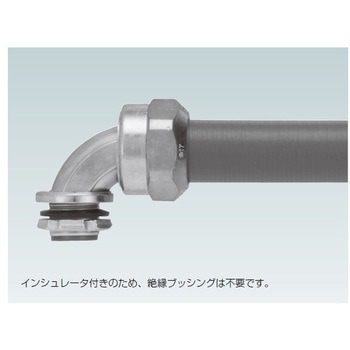

ケイフレックスを制御盤類のノックアウトに接続するための90°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JISC 8461-23 の分類コードは5 ベリーヘビー) です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。

ケーブルをフード等の電気機器に接続するためのコネクタです。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は#10 は500N(JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

サンフレキROBOを制御盤類のノックアウトに接続するための90°形コネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

サンフレキROBOをフード・ハウジング等に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。

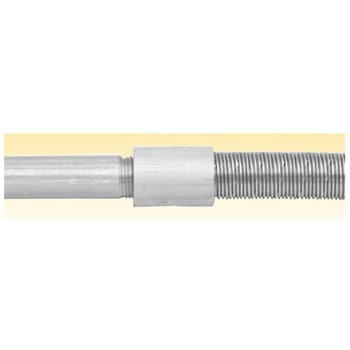

本品はKCPタイプフレックスと、ネジなしの薄鋼電線管とを一体化して接続出来る様に製作されたものです。

KCPフレックスシリーズのどのタイプにも兼用できます。組立、接続、入線がスムーズ

手早く簡単取付けが可能。ハーネスケーブルをクロージングゴムと一緒に挿入可能。付属治具を使用してフレックスを閉じることが可能。フレックスが可動してもしっかりとケーブルを保護出来る。スリット面が鋭くなく、ケーブルを痛めません。電気設備等からの絶縁保護が可能(DIN EN 60204規格に準拠)。

ケーブル保護管をボックス等に接続する場合に使用します。

接続チューブとネジなし接続電線管接続用水抜きコネクターです。
