RoHS
サイトライセンスで費用と手間を削減
Terminal GTWIN Ver.3は、サイトライセンスに対応しています。(日本語版のみ)
サイトライセンスなら、1工場・1事業所・1営業所単位の同一サイト内で、すべてのユーザ・PCでご利用いただけます。
※ご利用いただく使用者は全員、制御機器Webサイトにてソフトウェアユーザ登録をお願いしております。
Windows 8/8.1/10に対応(64ビット版にも対応)
用途表示器GT703/704/707用
仕様CD-ROM
IchigoJamに最適なワイド・4.3インチモニター。自宅のテレビでは大きすぎたりテレビを専有できない環境の場合などに、このモニターがあると便利です。映像はビデオ入力(黄色)とカメラ入力(白色)の2系統あるので車載用オンダッシュモニターとしても使用可能です。
仕様LCDタイプ：デジタルTFT LCD、画面サイズ：4.3インチ、アスペクト比：4：3/16：9、映像入力：、黄色：ビデオ用(RCAジャック)、白色：カメラ用(RCAジャック)※黄色と白色に映像信号を同時入力した場合、白色が優先します。、赤色：電源用(Φ2.1mm DCジャック)※音声入力はありません。、対応映像信号：NTSC/PAL、コントラスト：350:1、ピクセル：480(W)×272(H)、角度調節機構付スタンド(底面に固定用両面テープ付)、遮光バイザー
電源電圧(V)12 ±10%
1個
￥3,998
税込￥4,398
当日出荷
業界最高レベルの高画質でお客様の装置を美しく
表現力4倍で使いやすい表示階層を削減しユーザビリティ向上
Ethernet経由で画面編集が可能 [ツールポート対応]
Ethernet経由で内蔵SDメモリカードの情報も簡単取得 [複数台の機器情報をIoT化]
PLCの配線確認や動作確認が簡単!
PCレスでPLCの状況を知るデバイスモニタ機能
電池レスデータバックアップ
液晶モニターTFTモノクロLCD(バックライト : 緑/橙/赤)
仕様SDメモリカードスロット装備
質量(g)約180
規格CE
小型表示器で、高スペック
各種ソフトウェアの活用
高い接続性を実現したGP4100シリーズカラーモデルが登場。
モノクロモデルと比べて、表示エリアは2倍、解像度は8倍にパワーアップ。
またIoT化を見据え、小型でもネットワークを活用したデータ収集や、タブレットを使った遠隔監視が可能です。
画面サイズ4.3型(ワイド)
定格電圧(V)DC12～24
表示ドット数480×272ドット
タッチパネル方式アナログ
メモリ容量(MB)【アプリケーション】8
仕様●データ入力(V)：L：0～2、H：9～30●表示文字：7セグメト、緑色、表示：0～9、A～F、小数点●ユニットの組合わせ：はめ合い式●パネルへの取付方法：スナップオン
質量(g)表示ユニット：(約)16、エンドプレート：(約)4.5(左右1セット)
タイプ標準
種類ユニットディスプレイ
保護構造IP40(IEC 60529)
桁数最大8桁任意に組合わせ可能
保存温度(℃)-25～80(ただし、氷結しないこと)
消費電流(mA)40以下
LED色緑
使用周囲温度(℃)-10～55(ただし、氷結しないこと)
入力論理負論理
表示機能16進表示
耐ノイズ電源端子(ノーマル・コモンモード)：±1000V、入力端子(ノーマル・コモンモード)：±1000V、出力端子(ノーマル・コモンモード)：±500V(インパルス条件：パルス幅100ns、1μs)
使用電圧範囲(V)DC12～24±10%
突入電流(A)約0.3(電源電圧24V)
耐衝撃(m/s2)耐久：490
耐振動耐久：周波数10～55Hz、片振幅0.25mm
耐電圧(V/min)充電部と非充電部間DC1500
使用周囲湿度(%RH)35～85(ただし、結露しないこと)
1個
￥7,598
税込￥8,358
4日以内出荷
業界最高レベルの高画質でお客様の装置を美しく
表現力4倍で使いやすい表示階層を削減しユーザビリティ向上
Ethernet経由で画面編集が可能 [ツールポート対応]
Ethernet経由で内蔵SDメモリカードの情報も簡単取得 [複数台の機器情報をIoT化]
PLCの配線確認や動作確認が簡単!
PCレスでPLCの状況を知るデバイスモニタ機能
電池レスデータバックアップ
液晶モニターTFTモノクロLCD(バックライト : 白/ピンク/赤)
仕様SDメモリカードスロット装備
質量(g)約180
規格CE
業界最高レベルの高画質でお客様の装置を美しく
表現力4倍で使いやすい表示階層を削減しユーザビリティ向上
Ethernet経由で画面編集が可能 [ツールポート対応]
Ethernet経由で内蔵SDメモリカードの情報も簡単取得 [複数台の機器情報をIoT化]
PLCの配線確認や動作確認が簡単!
PCレスでPLCの状況を知るデバイスモニタ機能
電池レスデータバックアップ
液晶モニターTFTモノクロLCD(バックライト : 白/ピンク/赤)
仕様SDメモリカードスロット装備
質量(g)約240
電源(V)DC24
規格CE
質量(kg)0.7(取付け金具を除く)
色バックライト：白
保護構造前面部: IP67F、盤内部: IP2X
表示サイズ(mm)152.40(W)×91.44(H)
精度時計:±45秒/月 (周囲温度25℃)
寸法(幅W×高さH×奥行D)(mm)189×142×48
バッテリーGT11-50BAT形リチウムバッテリ
電池寿命(時間)約50000 (周囲温度25℃で表示輝度が50%となる時間)
表示色65536色
解像度WVGA: 800 × 480 ドット
寿命タッチパネル：100万回 以上 (操作力0.98 N 以下)
取付け方法標準
LEDPOWER LED: 2色 (青色、橙色)
画面サイズ7型ワイド
色(パネル)黒
キーサイズ最小 2×2 ドット(1キーあたり)
登録可能画面数2048画面
メモリバックアップSRAMデータ、時計データ
表示デバイスTFTカラー液晶
パネルカット寸法(mm)180.5(W)×133.5(H)
表示文字数16ドット標準フォント時: 50字 × 30行 (全角)、12ドット標準フォント時: 66字 × 40行 (全角)
同時押し点数同時押し不可(1点のみタッチ可能)
タッチパネル方式アナログ抵抗膜式
バックライトLED (交換不可)
輝度調整32段階調整
バッテリー寿命約5年 (周囲温度25℃)
ブザー出力単音色 (音程、音長の調整可)
書込み回数(万回)10
ユーザメモリ容量(MB)15
1個
￥129,800
税込￥142,780
3日以内出荷
パソコン (USB Type A) から製品 (USB micro B) へ画面データを転送するケーブル
必要な機能とサイズを、必要なシーンへ。
ニーズに即したラインアップが、ムダのない 情報網を構築する。
ピンチイン・ピンチアウトで画面を拡大・縮小。
スクロール操作に対応。
仕様過電圧カテゴリ：カテゴリⅡ
材質PC樹脂
保護構造パネル前面：IP66相当、Type4X/13(防水パッキン使用時)、リアケース：IP20相当
構造形状：一体形、取付方法：パネル埋込取付
精度【カレンダー】月差 ±90秒(周囲温度25℃、電池バックアップ時)
ケース色ライトグレー
表示分解能640×480
冷却方式自然空冷
メモリー【画面(FROM)】64Mバイト、【バックアップ(SRAM)】800Kバイト
絶縁抵抗(MΩ)10以上(DC500V)
使用温湿度範囲0～50℃/85%RH以下(結露不可)
保存温湿度範囲-10～60℃/85%RH以下(結露不可)
汚染度(使用環境)汚染度2
耐振動JIS B 3502(IEC61131-2)準拠、振動周波数：5～9Hz、片振幅：3.5mm、振動周波数：9～150Hz、定加速度 9.8m/s2(1G)、X，Y，Z 3方向(各10回)
使用環境条件腐蝕性ガスなく、塵埃がひどくないこと(導電性塵埃なきこと)
使用高度標高2000以下
接地D種接地(第3種接地)FG、SGは分離
タッチスイッチ仕様アナログ抵抗膜
バックアップ期間約5年(周囲温度25℃)
耐静電気放電IEC61000-4-2に準拠、接触6kV、気中8kV
バックライトLED
耐衝撃JIS B 3502(IEC61131-2)準拠、ピーク加速度 147m/s2(15G)、X，Y，Z：3方向 各3回(計18回)
必要な機能とサイズを、必要なシーンへ。
ニーズに即したラインアップが、ムダのない 情報網を構築する。
ピンチイン・ピンチアウトで画面を拡大・縮小。
スクロール操作に対応。
表示色1677万色
仕様過電圧カテゴリ：カテゴリⅡ
構造形状：一体形、取付方法：パネル埋込取付
ケース色ライトグレー
冷却方式自然空冷
インターフェース【D-Sub9ピン(CN1)】RS-232C、RS-485(2線式)、RS-422(4線式)、調歩同期式 データ長：7、8ビット パリティ：偶数、奇数、なし ストップビット：1、2ビット、伝送速度：4800、9600、19200、38400、57600、76800、115200、187500bps、【モジュラー8ピン(MJ1/MJ2)】RS-232C、RS-485(2線式)、調歩同期式 データ長：7、8ビット パリティ：偶数、奇数、なし ストップビット：1、2ビット、伝送速度：4800、9600、19200、38400、57600、76800、115200bps、【SDカード】1スロット 標準装備、【Ethernet】1CH、伝送速度：100Mbps、10Mbps、【USB】Type A、Type mini-B(Ver.2.0)、【音声出力】1CH 標準装備
メモリー【画面(FROM)】64Mバイト、【バックアップ(SRAM)】800Kバイト
絶縁抵抗(MΩ)10以上(DC500V)
保存温湿度範囲-10～60℃/85%RH以下(結露不可)
汚染度(使用環境)汚染度2
耐振動JIS B 3502(IEC61131-2)準拠、振動周波数：5～9Hz、片振幅：3.5mm、振動周波数：9～150Hz 定加速度 9.8m/s 2(1G)、X，Y，Z：3方向(各10回)
使用環境条件腐食性ガスなく、塵埃がひどくないこと、および導電性の塵埃がないこと
使用高度標高2000以下
タッチスイッチ仕様アナログ抵抗膜
ファンクションスイッチ構成数8個
バックアップ期間約5年(周囲温度25℃)
バックライトLED
耐衝撃JIS B 3502(IEC61131-2)準拠、ピーク加速度：147m/s 2(15G)、X，Y，Z：3方向 各3回(計18回)
業界最高レベルの高画質でお客様の装置を美しく
表現力4倍で使いやすい表示階層を削減しユーザビリティ向上
Ethernet経由で画面編集が可能 [ツールポート対応]
Ethernet経由で内蔵SDメモリカードの情報も簡単取得 [複数台の機器情報をIoT化]
PLCの配線確認や動作確認が簡単!
PCレスでPLCの状況を知るデバイスモニタ機能
電池レスデータバックアップ
液晶モニターTFTモノクロLCD(バックライト : 緑/橙/赤)
仕様SDメモリカードスロット装備
質量(g)約240
電源(V)DC24
規格CE
仕様●汚損度：2●通信・メモリインターフェイス：COM1、COM2、LAN、USB1、USB2、SD 、EXT●ビデオ・オーディオインターフェイス：VIDEO IN1、VIDEO IN2、AUDIO OUT
質量(kg)約1.25
取付方式パネルマウント方式(パネル厚：2.0～5.0mm)
外形寸法(mm)270(W)×212(H)×52.7(D)
保護構造IP66F/IP67F(IEC 60529)(パネル取付け時の前面部)TYPE 4X/TYPE 13
消費電力(W)22以下、USB2、EXT 未使用時 12以下、バックライトオフ時 7以下
定格電圧(V)DC24
画面表示寸法(mm)8.4インチ、TFTカラー液晶、65536色
操作アナログタッチスイッチ
許容電圧範囲(V)DC20.4～28.8
耐ノイズファーストトランジェント/バースト試験、電源部：±2kV、通信ライン：±1kV(IEC/EN61131-2)
振動5～8.4Hz：片振幅3.5mm、8.4～150Hz：加速度9.8m/s2(X、Y、Z各方向10回(100分間))
突入電流(A)30以下
絶縁耐圧AC1000V・10mA 1分間(電源端子と機能接地端子間)
動作周囲温度(℃)-20～60(ただし、氷結しないこと)
雰囲気腐食性ガスなきこと
衝撃(m/s2)147 11ms (X、Y、Z各方向5回)
保管温度(℃)-20～70(ただし、氷結しないこと)
許容瞬時停電時間(ms)10以下
耐静電気放電接触±6kV、気中±8kV(IEC/EN61131-2)
動作湿度(%RH)10～90(ただし、結露しないこと)
仕様●汚損度：2●通信・メモリインターフェイス：COM1、COM2、LAN、USB 1、USB 2、SD 、EXT
質量(kg)約0.65
取付方式パネルマウント方式(パネル厚：1.6～5.0mm)
外形寸法(mm)167.2(W)×134.7(H)×54.4(D)
保護構造IP66F/IP67F(IEC 60529)(パネル取付け時の前面部)TYPE 4X/TYPE 13
消費電力(W)18以下、USB2、EXT 未使用時 8以下、バックライトオフ時 4以下
定格電圧(V)DC24
画面表示寸法(mm)5.7インチ、TFTカラー液晶、65536色
操作アナログタッチスイッチ
許容電圧範囲(V)DC20.4～28.8
耐ノイズファーストトランジェント/バースト試験、電源部：±2kV、通信ライン：±1kV(IEC/EN61131-2)
振動5～8.4Hz：片振幅3.5mm、8.4～150Hz：加速度9.8m/s2(X、Y、Z各方向10回(100分間))
突入電流(A)30以下
絶縁耐圧AC1000V・10mA 1分間(電源端子と機能接地端子間)
動作周囲温度(℃)-20～60(ただし、氷結しないこと)
雰囲気腐食性ガスなきこと
衝撃(m/s2)147 11ms (X、Y、Z各方向5回)
保管温度(℃)-20～70(ただし、氷結しないこと)
許容瞬時停電時間(ms)10以下
耐静電気放電接触±6kV、気中±8kV(IEC/EN61131-2)
動作湿度(%RH)10～90(ただし、結露しないこと)
コンパクトで軽く、GOT を手元に、装置の近くで確認しながら操作できます。
背面のストラップに手を通して片手で持つことで、手持ち操作時の落下防止に役立ち、長時間の操作でも安心です。しかもお手頃価格。
装置の緊急停止などに対応できる非常停止スイッチ搭載。接点には、安全のため[b接点タイプ]を採用しました。
手動/自動の切り換えやモード選択など、運用によってオペレータを限定できます。また、キーを抜いてしまえば、他人に操作される心配もありません。
操作盤に設置していたハードスイッチが不要になります。機械の運転/停止などに活用できます。
GT25ハンディと外部接続ケーブルの着脱はワンタッチで簡単に行えます。着脱のための工具は不要です。
誤操作の防止や機械の運転禁止用インタロックとして、3ポジション式(OFF-ON-OFF)のイネーブルスイッチを採用しました。
デッドマンスイッチとして外部機器に接続し、機械への操作中止命令を即座に伝えることができます。
SDメモリカード(オプション)を装着することで、内蔵メモリに加え、ドキュメント表示、ロギングやアラームデータ、バックアップ/リストアなどの大容量データが保存可能になります。
USBメモリを直接接続でき、GOTのOSやプロジェクトデータを更新できます。GOTでロギングしたデータを取り出し、パソコンでの解析などにも便利です。
盤を閉じたままパソコンと接続し、GOTを経由して各種FA機器のプログラミングや立ち上げ、調整作業が可能です。
三菱電機製のシーケンサやサーボ、インバータ、ロボットに接続できます。
表示色(表示部)65536色
色(バックライト)白
取付方式ハンディ
周波数(Hz)耐振動【断続的な振動がある場合】<周波数：5～8.4>片振幅3.5mm、掃引回数X、 Y、 Z方向各10回<周波数：8.4～150>加速度9.8m/s2、掃引回数X、 Y、 Z方向各10回【連続的な振動がある場合】<周波数：5～8.4>片振幅1.75mm<周波数：8.4～150Hz>加速度4.9m/s2
保護構造前面部：IP65F(外部接続ケーブル装着時。外部接続ケーブルの中継コネクタ側は対象外。)
シリーズGOT2000
適合規格UL/cUL、CE(EMC)、CE(RoHS)、EAC、KC
耐電圧電源端子一括⇔アース間 DC500V 1分間
精度【内部時計】±90秒/月(使用周囲温度：25℃)
表示部(表示デバイス)TFTカラー液晶
冷却方式自冷
バッテリー(バックアップ対象)SRAMデータ、時計データ、システム状態ログデータ
メモリー容量(ユーザメモリ)格納用メモリ(ROM)：32MB、(ユーザメモリ)動作用メモリ(RAM)：80MB
絶縁抵抗(MΩ)電源端子一括⇔アース間 DC500V 絶縁抵抗計にて10以上
LED色2色(青色、橙色)
使用周囲温度(℃)0～40
周囲湿度(%RH)(保存)10～90結露無きこと
保存温度範囲(℃)-20～60
耐ノイズノイズ電圧1000Vp-p、ノイズ幅1μs、ノイズ周波数30～100Hzのノイズシミュレータによる
突入電流(A)30以下(2ms、使用周囲温度25℃、最大負荷時)
汚染度(使用環境)2以下
耐衝撃(m/s2)JIS B 3502、IEC 61131-2に適合(147(15G)、X、 Y、 Z方向 各3回)
雰囲気(使用)油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、直射日光があたらないこと(保存時も同様)
使用周囲標高(m)2000以下
キーサイズ(タッチパネル)最小2×2[ドット](1キーあたり)
登録可能画面数(表示部)4096画面
許容瞬時停電時間(ms)5以内
接地D種接地(第3種接地)、接地不可の時は盤に接続のこと
表示文字数16ドット標準フォント時：40字×30行(全角)、12ドット標準フォント時：53字×40行(全角)
同時押し点数(タッチパネル)同時押し不可(1点のみタッチ可能)
タッチパネル方式アナログ抵抗膜式
バックライト(表示部)LED(交換不可)
輝度調整(表示部)32段階調整
入力電源(V)DC24(+10%、-15%)
オーバーボルテージカテゴリII以下
ブザー出力単音色(音程、音長の調整可)
使用周囲湿度(%RH)10～90結露なきこと
4.6型、ハーフQVGA高コントラストかつ広視野角のTFTモノクロ液晶で見やすさトップレベル
明るいLEDバックライト採用、3色表示で設備の状況を知らせます
SD/SDHCメモリカードスロットを搭載
miniUSBインタフェースを標準搭載
スイッチも文字も、大きさ、配置自由
電源部トランス絶縁
IP67対応 パナソニックだからできたSDソリューション。
パソコンレスでPLCプログラム転送
SDカードデータ読み出し機能
SDロギング機能で”簡単見える化”提案
SDレシピ機能
アラーム履歴のSD保存
3色LEDバックライトで機械の状態が一目瞭然
画面デザインの自由度UP!
グラフ機能
狭い場所には縦置き表示
流れ表示機能
マルチファンクションスイッチ
FPモニタ機能を搭載 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]
メーカーFPシリーズPLCとGTの複数台接続が可能(RS485タイプ)
パスワード管理によるセキュリティ強化
スルー機能で現場作業の効率化
表示言語を簡単切り替え
デバイス書き込み
液晶モニターTFTモノクロ液晶(緑/橙/赤 バックライト)
質量(g)約240
電源(V)DC24
規格UL/C-UL、CE
表示色2色(黒/白)
質量(g)約150
電源(V)DC5
消費電力1W 以下
使用周囲温度(℃)0～50
使用周囲湿度20～85%RH(25℃において)、結露なきこと
使用電圧範囲(V)DC4.5～5.5
耐振動5～8.4Hz 片振幅3.5mm 8.4～150Hz 加速度 9.8m/s2 X、Y、Z各方向10回掃引(1オクターブ/min)
耐環境性IP65(初期状態において) ※パネル取付時の前面部に関する保護構造です。ただし、お客様のあらゆる環境でのご使用を保証するものではありません。再取付の場合は、防水パッキンを交換してください。
表示素子STNモノクロLCD
表示可能フォントサイズ固定(GTWIN)：1/4 角(8×8)、半角(16×8)、全角(16×16)縦横各1、2、4、8倍表示可能 True Type(GTWIN)：10～64ドット Windows(R)：10～64ドット
バックライト方式白色LED
表示ドット数160(W)×64(H)ドット
耐衝撃147m/s2 X、Y、Z 各方向3回
表示有効寸法(mm)88.0(W)×35.2(H)
GOT2000シリーズ、およびGOT1000シリーズの通信ユニットをGOT3000シリーズで使用するためのユニット
RoHS指令(10物質対応)対応
1台
￥26,980
税込￥29,678
15日以内出荷
操作しにくい小さなスイッチを、画面ごと拡大して、簡単に操作できます。拡大後、画面をスクロールして、操作したいエリアを自由に表示できます。また、2点押し操作ができ、誤操作を防止できます。SDメモリカードを標準サポートし、Ethernet、RS-232、RS-422/485、USBホスト/デバイスを標準搭載。ロギング、スクリプト、アラーム、デバイスデータ転送などの高負荷処理中でも快適な画面操作を実現。さらに、映像の録画や、動画の再生、ビデオ入力やRGB入出力にも対応し、GOT2000のすべての機能が使用できます。シーケンサCPUなどのプログラムやパラメータをGOTのSDメモリカード・USBメモリに保存 (バックアップ) でき、シーケンサ故障時にはGOTから一括で書き戻し (リストア) できます。1台のGOTで、最大4チャンネルのFA機器 (シーケンサ、サーボ、インバータ、温度調節器など) をモニタできます。
取付標準
保護構造前面部: IP67F、盤内部: IP2X
耐電圧電源端子一括 ⇔ アース間 AC 1500 V 1分間
電源電圧(V)AC100～240(+10%、-15%)
発光色2色(青色、橙色)
冷却方式自冷
バッテリーGT11-50BAT形リチウムバッテリ、バックアップ対象：SRAMデータ、時計データ、システム状態ログデータ、寿命：約5年 (周囲温度25℃)
表示色65536色
使用温湿度範囲表示部：0～55℃/10～90%RH、結露なきこと
寿命バックライト：約60000時間(周囲温度25℃で表示輝度が50%となる時間)、タッチパネル：100万回以上(操作力0.98N以下)
保管温湿度範囲-20℃～60℃/10～90%RH、結露なきこと
設置場所制御盤内
耐振動適合規格：JIS B 3502、IEC 61131-2 に適合、断続的な振動がある場合：[周波数: 5 ～ 8.4 Hz]片振幅: 3.5 mm、掃引回数: X、Y、Z 各方向10回、[周波数: 8.4 ～ 150 Hz]加速度: 9.8 m/s2、掃引回数: X、Y、Z 各方向10回、連続的な振動がある場合：[周波数: 5 ～ 8.4 Hz]片振幅: 1.75 mm、[周波数: 8.4 ～ 150 Hz]加速度: 4.9 m/s2
色(パネル)黒
適合圧着端子M3ネジ用の圧着端子 RAV1.25-3、V2-S3.3、V2-N3A、FV2-N3A
キーサイズ最小 2×2 ドット(1キーあたり)
絶縁抵抗電源端子一括 ⇔ アース間 DC 500 V 絶縁抵抗計にて10 MΩ 以上
適合電線サイズ0.75～2mm2
RoHS指令(10物質対応)対応
表示デバイスTFTカラー液晶
接地D種接地 (第3種接地)、接地不可の時は盤に接続のこと
同時押し点数最大2点
タッチパネル方式アナログ抵抗膜式
内蔵インターフェース【RS-232インタフェース】チャンネル数：1ch、伝送速度：115200/57600/38400/19200/9600/4800 bps、コネクタ形状：Dサブ9ピン (オス)、【RS-422/485インタフェース】チャンネル数：1ch、伝送速度：115200/57600/38400/19200/9600/4800 bps、コネクタ形状：Dサブ9ピン (メス)、【Ethernetインタフェース】チャンネル数：1ch、伝送速度：100BASE-TX/10BASE-T、コネクタ形状：RJ45 (モジュラージャック) AUTO MDI/MDI-X、【USBインタフェース(ホスト)】チャンネル数：2ch (前面/背面)、最大転送速度：High-Speed 480 Mbps、コネクタ形状：USB-A、【USBインタフェース(デバイス)】チャンネル数：1ch (前面)、最大転送速度：High-Speed 480 Mbps、コネクタ形状：USB Mini-B、【SDメモリカードインタフェース】1ch SDHC対応 (最大32 GB)、【側面インタフェース】通信ユニット装着用 1ch
バックライトLED(交換不可)、白
輝度調整32段階調整
耐衝撃JIS B 3502、IEC 61131-2 に適合 (147 m/s2(15 G)、X、Y、Z 方向各3回)
オーバーボルテージカテゴリII以下
ノイズ耐量ノイズ電圧1500 Vp-p、ノイズ幅1 μs、ノイズ周波数25 ～ 60 Hzのノイズシミュレータによる
ブザー出力単音色(音程、音長の調整可)
ユーザメモリ容量(MB)格納用メモリ(ROM):57、動作用メモリ(RAM):256、書き込み回数10万回
操作しにくい小さなスイッチを、画面ごと拡大して、簡単に操作できます。拡大後、画面をスクロールして、操作したいエリアを自由に表示できます。また、2点押し操作ができ、誤操作を防止できます。SDメモリカードを標準サポートし、Ethernet、RS-232、RS-422/485、USBホスト/デバイスを標準搭載。ロギング、スクリプト、アラーム、デバイスデータ転送などの高負荷処理中でも快適な画面操作を実現。シーケンサCPUなどのプログラムやパラメータをGOTのSDメモリカード・USBメモリに保存 (バックアップ) でき、シーケンサ故障時にはGOTから一括で書き戻し (リストア) できます。1台のGOTで、最大4チャンネルのFA機器 (シーケンサ、サーボ、インバータ、温度調節器など) をモニタできます。
仕様●パネルカット寸法：153(W)×121(H)mm●使用標高：2000m以下●使用雰囲気：油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、直射日光があたらないこと(保存時も同様)●内蔵時計精度：±90秒/月(周囲温度25℃)●汚染度：2以下●登録可能最大画面数：4096画面●表示サイズ：115.2(W)×86.4(H)mm●許容瞬停時間：10ms以内●質量(取付け金具を除く)：1.0kg●適合締付トルク(端子台端子ネジ)：0.5～0.8N・m
取付標準
保護構造前面部: IP67F、盤内部: IP2X
消費電力(W)最大負荷時：30以下、本体単体：7、本体単体(バックライト消灯時)：5
耐電圧電源端子一括 ⇔ アース間 AC 350 V 1分間
電源電圧(V)DC24(+25%、-20%)
発光色2色(青色、橙色)
外形寸法(幅W×高さH×奥行D)(mm)167×139×60
冷却方式自冷
バッテリーGT11-50BAT形リチウムバッテリ、バックアップ対象：SRAMデータ、時計データ、システム状態ログデータ、寿命：約5年 (周囲温度25℃)
表示色65536色
解像度VGA: 640×480 ドット
使用温湿度範囲表示部：0～55℃/10～90%RH、結露なきこと
寿命バックライト：約60000時間(周囲温度25℃で表示輝度が50%となる時間)、タッチパネル：100万回以上(操作力0.98N以下)
保管温湿度範囲-20℃～60℃/10～90%RH、結露なきこと
突入電流(A)69以下(1ms、周囲温度25℃、最大負荷時)
設置場所制御盤内
耐振動適合規格：JIS B 3502、IEC 61131-2 に適合、断続的な振動がある場合：[周波数: 5 ～ 8.4 Hz]片振幅: 3.5 mm、掃引回数: X、Y、Z 各方向10回、[周波数: 8.4 ～ 150 Hz]加速度: 9.8 m/s2、掃引回数: X、Y、Z 各方向10回、連続的な振動がある場合：[周波数: 5 ～ 8.4 Hz]片振幅: 1.75 mm、[周波数: 8.4 ～ 150 Hz]加速度: 4.9 m/s2
画面サイズ5.7型
色(パネル)黒
適合圧着端子M3ネジ用の圧着端子 RAV1.25-3、V2-S3.3、V2-N3A、FV2-N3A
キーサイズ最小 2×2 ドット(1キーあたり)
絶縁抵抗電源端子一括 ⇔ アース間 DC 500 V 絶縁抵抗計にて10 MΩ 以上
適合電線サイズ0.75～2mm2
RoHS指令(10物質対応)対応
表示デバイスTFTカラー液晶
接地D種接地 (第3種接地)、接地不可の時は盤に接続のこと
表示文字数16ドット標準フォント時:40字×30行(全角)、12ドット標準フォント時:53字×40行(全角)
同時押し点数最大2点
タッチパネル方式アナログ抵抗膜式
内蔵インターフェース【RS-232インタフェース】チャンネル数：1ch、伝送速度：115200/57600/38400/19200/9600/4800 bps、コネクタ形状：Dサブ9ピン (オス)、【RS-422/485インタフェース】チャンネル数：1ch、伝送速度：115200/57600/38400/19200/9600/4800 bps、コネクタ形状：Dサブ9ピン (メス)、【Ethernetインタフェース】チャンネル数：1ch、伝送速度：100BASE-TX/10BASE-T、コネクタ形状：RJ45 (モジュラージャック) AUTO MDI/MDI-X、【USBインタフェース(ホスト)】チャンネル数：2ch (前面/背面)、最大転送速度：High-Speed 480 Mbps、コネクタ形状：USB-A、【USBインタフェース(デバイス)】チャンネル数：1ch (前面)、最大転送速度：High-Speed 480 Mbps、コネクタ形状：USB Mini-B、【SDメモリカードインタフェース】1ch SDHC対応 (最大32 GB)、【側面インタフェース】通信ユニット装着用 1ch
バックライトLED(交換不可)、白
輝度調整32段階調整
耐衝撃JIS B 3502、IEC 61131-2 に適合 (147 m/s2(15 G)、X、Y、Z 方向各3回)
オーバーボルテージカテゴリII以下
ノイズ耐量ノイズ電圧500 Vp-p、ノイズ幅1 μs、ノイズ周波数25 ～ 60 Hzのノイズシミュレータによる
ブザー出力単音色(音程、音長の調整可)
ユーザメモリ容量(MB)格納用メモリ(ROM):32、動作用メモリ(RAM):80、書き込み回数10万回
1台
￥219,800
税込￥241,780
4日以内出荷
PLCはもちろん、各種機器ともつながる、データ収集の決定版!データ収集機器 マルチ・データボックス(以下、MDB)は、操作・表示を必要としない装置のネットワーク化を容易に実現します。
新規設備はもちろん、既存設備への後付けに適しており、シリアルやEthernet経由の情報、さらにはI/O情報をMDB介して取得。
装置まるごとネットワーク化が可能です。
摘要DINレール取り付け可能なフック付きアダプター
タイプアダプター
1台
￥5,998
税込￥6,598
6日以内出荷
小型表示器で、高スペック
各種ソフトウェアの活用
高い接続性を実現したGP4100シリーズカラーモデルが登場。
モノクロモデルと比べて、表示エリアは2倍、解像度は8倍にパワーアップ。
またIoT化を見据え、小型でもネットワークを活用したデータ収集や、タブレットを使った遠隔監視が可能です。
定格電圧(V)DC12～24
表示ドット数480×272ドット
モニターサイズ4.3型(ワイド)
1台
￥49,980
税込￥54,978
6日以内出荷

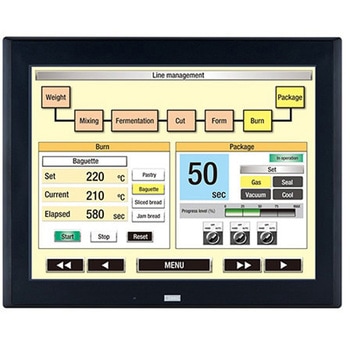

FP5000シリーズは、スマートフォンのような操作が可能な産業用ディスプレイです。
産業用途を考慮して、手袋をしながらの操作や2点押し操作、耐環境性も大幅に向上しています。
仕様【フロントUSB】○
定格電圧(V)DC12～24
インターフェース【ビデオ】DVID
表示デバイスTFTカラーLCD
表示ドット数1，024×768ドット(XGA)
タッチパネル方式アナログ抵抗膜方式 (マルチタッチ)
モニターサイズ15型
1台
￥289,800
税込￥318,780
6日以内出荷
FP5000シリーズは、スマートフォンのような操作が可能な産業用ディスプレイです。
産業用途を考慮して、手袋をしながらの操作や2点押し操作、耐環境性も大幅に向上しています。
定格電圧(V)DC12～24
インターフェース【ビデオ】DVID
表示デバイスTFTカラーLCD
表示ドット数1，024×768ドット(XGA)
タッチパネル方式アナログ抵抗膜方式 (マルチタッチ)
モニターサイズ12型
1台
￥269,800
税込￥296,780
6日以内出荷

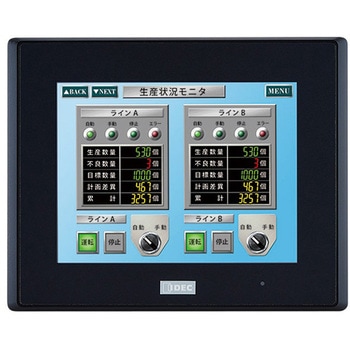

表示色65536色(ソフトにて32K色/256色/128色/モノクロに対応)
材質PC樹脂
保護構造パネル前面:IP65相当(パッキン使用時)、リヤケース:IP20相当
消費電力(W)(最大定格)13以下
適合規格【CEマーキング】EN61000-6-2、EN61000-6-4、【UL・cUL】UL61010-1、UL61010-2-201、【KC】対応
定格電圧(V)DC24
構造パネル埋め込み取り付け
精度【カレンダー】通電時：月差 ±210 秒(周囲温度25℃)無通電時：月差 ±90 秒(周囲温度25℃、電池バックアップ時)
ケース色黒
表示分解能320×240
表示部TFTカラー/5.7型(QVGA)
外形寸法(幅W×奥行D×高さH)(mm)182.5×45.8×138.8
冷却方式自然空冷
バッテリーボタン電池内蔵
絶縁抵抗(MΩ)DC外部端子とFG間：10以上(DC500V)
使用温湿度範囲0～50℃/85%RH以下(結露不可)
保存温湿度範囲-10～60℃/85%RH以下(結露不可)
電池寿命5年(周囲温度25℃)
耐ノイズノイズ電圧 1000Vp-p、パルス幅 1μs、立ち上がり時間: 1ns (ノイズシミュレータによる計測値)
汚染度(使用環境)汚染度2
電圧許容範囲(V)DC24±10%
耐振動JIS B 3502(IEC61131-2)準拠、振動周波数： 5～9Hz、片振幅: 3.5mm、振動周波数： 9～150Hz、定加速度： 9.8m/s2(1G)、X，Y，Z： 3方向(各10回)
使用環境条件腐食性ガスがなく、塵埃がひどくないこと、および導電性の塵埃がないこと
LED寿命(時間)50000
許容瞬時停電時間(ms)1以内
接地D種接地(第3種接地) FG/SG分離
パネルカット寸法(mm)174.0(-0/+0.5)×131.0(-0/+0.5)※V806/V606e 同等
タッチスイッチ仕様アナログ抵抗膜
ファンクションスイッチ構成数6個
バックアップ期間約5年(周囲温度25℃)
耐静電気放電IEC61000-4-2に準拠、接触6kV、気中8kV
バックライトLED
耐衝撃JIS B 3502(IEC61131-2)準拠、ピーク加速度： 147m/s2(15 G)、X，Y，Z ： 3方向 各3回(計18回)
『表示機器・ディスプレイ・タッチパネル』には他にこんなカテゴリがあります
- 電力監視
- タッチパネル
- カウンタ
- デジタルパネルメータ
- 表示機器・ディスプレイ・タッチパネルその他関連用品
- アワーメータ
- カムポジショナ
- 表示機器・デジタル表示ユニット
表示機器・ディスプレイ・タッチパネル の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
